2000 Yamaha Vmax 700 (VX700D) SKI Diagram

← All diagrams

Find the part on the SKI diagram for your 2000 Yamaha Vmax 700 (VX700D), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

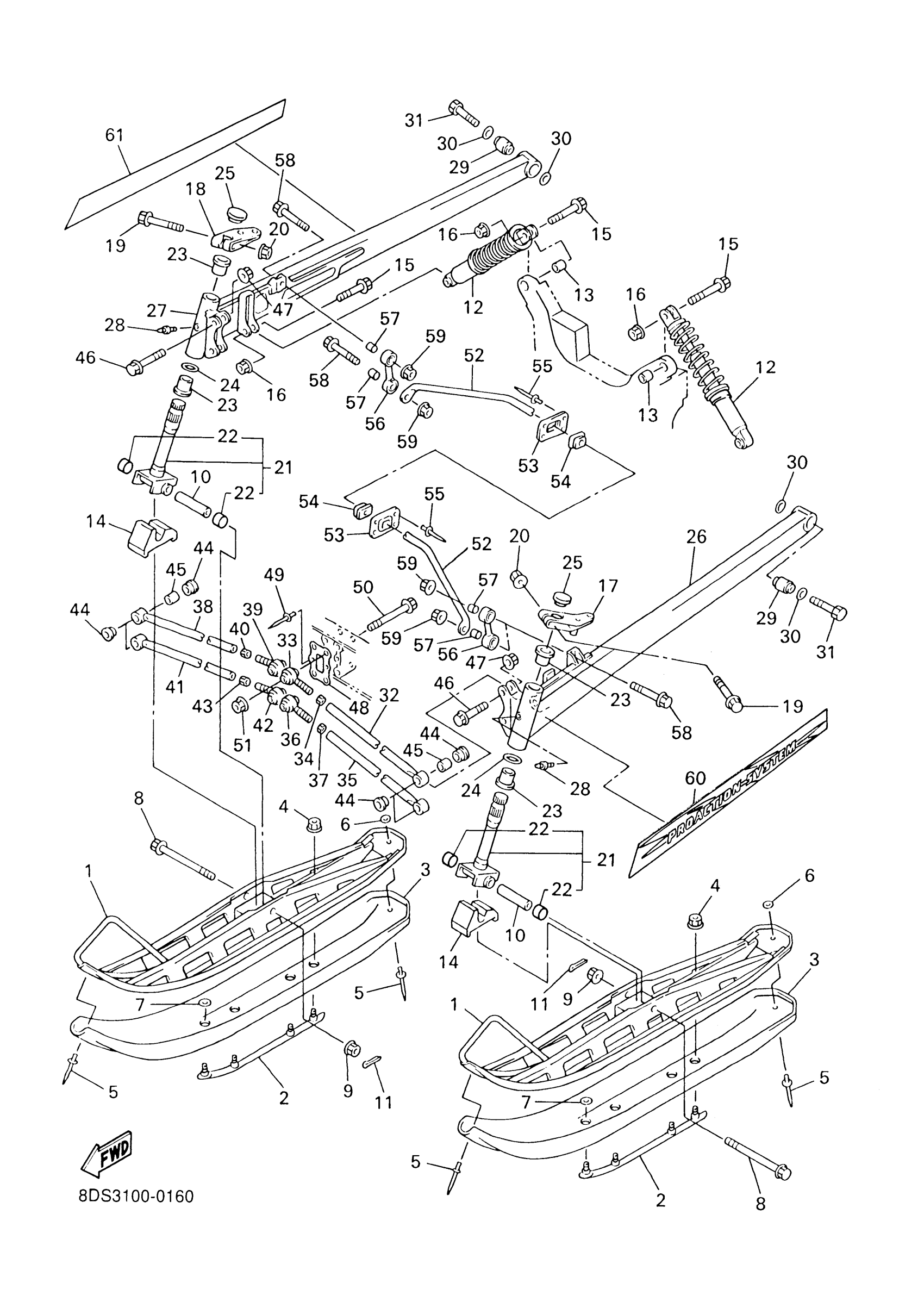

2000 Yamaha Vmax 700 (VX700D) SKI Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SKI COMP. 1

8CV-23710-00-00

1
Out of stock

2

RUNNER 1

8CS-23731-00-00

1
Out of stock

3

RUNNER 2

8CV-23732-00-00

1
Out of stock

4

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

5

RIVET, BLIND(8CP)

90267-48184-00

1

$4.38

In stock

6

WASHER, PLATE

90201-04027-00

1
Out of stock

7

WASHER, PLATE

90201-08020-00

1

$4.67

In stock

8

BOLT, WASHER BASED(83M)

90105-10438-00

—

$7.57

In stock

9

NUT, SELF-LOCKING(JN5)

95607-10200-00

1

$3.32

In stock

10

COLLAR

90387-1012H-00

1

$20.68

In stock

11

PIN, COTTER

91490-20025-00

1

$1.31

In stock

12

ABSORBER ASSEMBLY 1

8DS-2376A-00-00

1
Out of stock

13

BUSH

8CR-2376B-00-00

1
Out of stock

14

STOPPER 1

8CR-23743-00-00

1
Out of stock

15

BOLT, FLANGE

90105-10030-00

1

$7.54

In stock

16

NUT, SELF-LOCKING(JN5)

95607-10200-00

1

$3.32

In stock

17

ARM, OUTSIDE 1

8CR-23851-00-00

—

$38.43

In stock

18

ARM, OUTSIDE 2

8CR-23852-00-00

1
Out of stock

19

BOLT, FLANGE(87Y)

95817-10055-00

—

$4.54

In stock

20

NUT, SELF-LOCKING(JN5)

95607-10200-00

1

$3.32

In stock

21

COLUMN, SKI ASSY

8CR-23803-01-00

—

$124.84

In stock

22

BUSH, BIMETAL FORMED(8CJ)

90384-16251-00

—

$6.17

In stock

23

BUSH, SOLID

90381-25115-00

—

$8.09

In stock

24

WASHER, PLATE (25G)

90201-301G3-00

—

$7.25

In stock

25

CAP 1

8CR-23741-10-00

—

$5.75

In stock

26

ARM, FRONT 1

8CR-2382E-20-00

—

$380.00

In stock

27

ARM, FRONT 2

8CR-2382F-20-00

1
Out of stock

28

NIPPLE, GREASE

93700-06M03-00

1

$7.15

In stock

29

DAMPER

8CR-2516A-00-00

—

$22.92

In stock

30

WASHER, PLATE(8CJ)

90201-120T5-00

—

$4.91

In stock

31

BOLT(8CJ)

90101-12046-00

—

$7.57

In stock

32

ARM, CONTROL 1

8CR-2384E-20-00

1
Out of stock

33

JOINT 2

8DN-23823-00-00

—

$101.48

In stock

34

NUT, HEXAGON

95337-12600-00

—
Out of stock

35

ARM, CONTROL 2

8CR-2384F-20-00

—

$100.71

In stock

36

JOINT 3

8DN-23832-00-00

1
Out of stock

37

NUT

95314-14600-00

1
Out of stock

38

ARM, CONTROL 1

8CR-2384E-20-00

1
Out of stock

39

JOINT 2

8DN-23823-00-00

—

$101.48

In stock

40

NUT, HEXAGON

95337-12600-00

—
Out of stock

41

ARM, CONTROL 2

8CR-2384F-20-00

—

$100.71

In stock

42

JOINT 3

8DN-23832-00-00

1
Out of stock

43

NUT

95314-14600-00

1
Out of stock

44

BUSH, SOLID(8CJ)

90381-17110-00

—

$8.08

In stock

45

COLLAR(8CJ)

90387-1009K-00

—

$22.03

In stock

46

BOLT, FLANGE

90105-10030-00

1

$7.54

In stock

47

NUT, SELF-LOCKING(JN5)

95607-10200-00

1

$3.32

In stock

48

WASHER

8DF-23779-00-00

—

$20.51

In stock

49

RIVET, BLIND (8J5)

90267-48057-00

—
Out of stock

50

BOLT, FLANGE

90105-124A2-00

1
Out of stock

51

NUT, U FLANGE

95607-12200-00

—

$5.43

In stock

52

BAR, STABILIZER FRONT

8CR-2386E-00-00

—

$206.82

In stock

53

COVER, STABILIZER FRONT

8CR-2386H-00-00

1
Out of stock

54

BUSH, STABILIZER FRONT

8CR-2386G-00-00

1
Out of stock

55

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

56

JOINT, STABILIZER 1

8CR-2385L-00-00

—

$112.95

In stock

57

COLLAR(8V7)

90387-087L3-00

—

$7.92

In stock

58

BOLT, FLANGE

95817-08040-00

—

$5.43

In stock

59

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

60

EMBLEM 15

8CJ-77371-00-00

—
Out of stock

61

EMBLEM 16

8CJ-77372-00-00

1
Out of stock
