1998 Yamaha Vmax 600 XTC (VX600XTCB) Track Drive 2 Diagram

← All diagrams

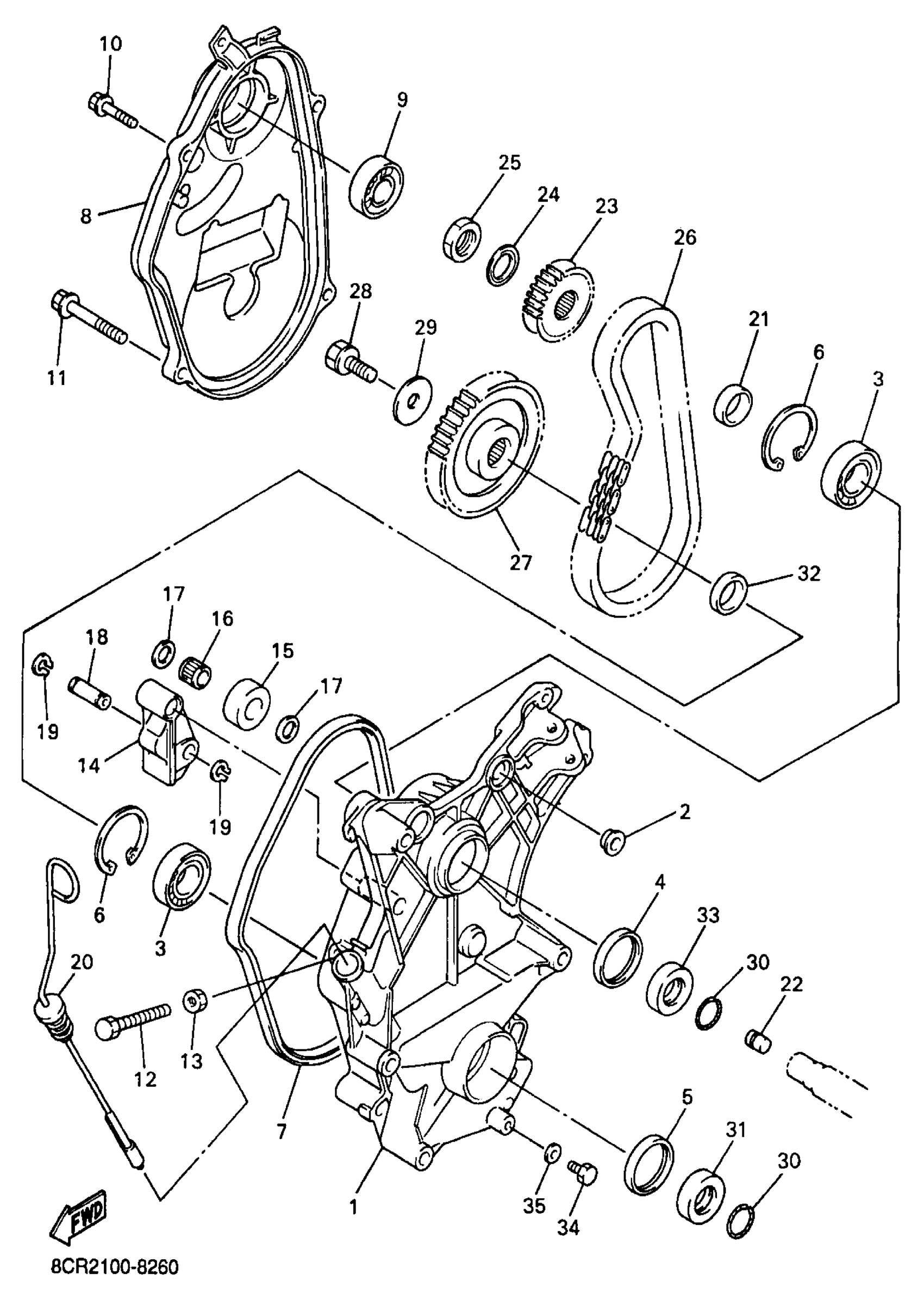

Find the part on the Track Drive 2 diagram for your 1998 Yamaha Vmax 600 XTC (VX600XTCB), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1998 Yamaha Vmax 600 XTC (VX600XTCB) Track Drive 2 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HOUSING, CHAIN

8CR-47541-01-00

1

$428.52

In stock

2

NUT(8CJ)

90179-10679-00

—

$6.71

In stock

3

BEARING

93306-20592-00

1

$50.25

In stock

4

OIL SEAL

93102-35473-00

1

$28.01

In stock

5

OIL SEAL (36R)

93102-35318-00

1

$21.11

In stock

6

CIRCLIP(26H)

99009-52500-00

1

$10.74

In stock

7

RING, HOUSING/GASKET

8CR-47558-02-00

1
Out of stock

8

CAP, HOUSING

8CR-47543-01-00

1
Out of stock

9

BEARING(1GJ)

93306-20458-00

1

$36.19

In stock

10

BOLT, FLANGE(6TA)

95817-08030-00

1

$6.17

In stock

11

BOLT, FLANGE

95817-10060-00

1
Out of stock

12

BOLT, HEXAGON (8F3)

90101-10357-00

—

$6.52

In stock

13

NUT(6TD)

95337-10600-00

1

$6.98

In stock

14

HOLDER

8CR-47613-00-00

—

$41.85

In stock

15

WHEEL

8CR-47612-00-00

1
Out of stock

16

BRG,CYL-CAL ROLLER 11G KY

93315-21227-00

—

$39.37

In stock

17

WASHER, PLATE (5N6)

90201-127E1-00

—

$3.68

In stock

18

PIN(8CJ)

90249-12227-00

—
Out of stock

19

CIRCLIP(10Y)

99009-12400-00

—

$3.08

In stock

20

LEVEL, OIL

8CR-47546-00-00

1
Out of stock

21

COLLAR

90387-2508D-00

1
Out of stock

22

PLUG, OIL

82M-17699-00-00

—

$11.28

In stock

23

SPROCKET, CHAIN DRIVE (20T)

89J-17682-00-00

1
Out of stock

23

SPROCKET, CHAIN DRIVE (21T)

89J-17682-10-00

1
Out of stock

23

SPROCKET, CHAIN DRIVE

89J-17682-20-00

—

$58.46

In stock

23

SPROCKET, CHAIN DRIVE

89J-17682-20-00

—

$58.46

In stock

23

SPROCKET, CHAIN DRIVE

89J-17682-30-00

—

$40.55

In stock

23

SPROCKET, CHAIN DRIVE

89J-17682-30-00

—

$40.55

In stock

23

SPROCKET, CHAIN DRIVE (19T)

89J-17682-91-00

1
Out of stock

24

WASHER 810475810000

90208-22001-00

—

$7.35

In stock

25

NUT (821-47579-00)

90170-22094-00

—

$5.34

In stock

26

CHAIN (68L)

94860-02068-00

1
Out of stock

26

CHAIN (70L)

94860-02070-00

1
Out of stock

27

SPROCKET, CHAIN DRIVEN (40T)

89J-47587-00-00

1
Out of stock

28

BOLT, FLANGE(3GD)

95817-10025-00

—

$6.17

In stock

29

WASHER, PLATE (856)

90201-10321-00

—

$5.43

In stock

30

O-RING (169)

93210-25071-00

—

$7.51

In stock

31

COLLAR(8CJ)

90387-2508C-00

—

$39.00

In stock

32

COLLAR

90387-2508B-00

1
Out of stock

33

COLLAR

90387-2511J-00

1
Out of stock

34

BOLT(8BC)

97007-08014-00

—
Out of stock

35

WASHER, SEAL(8AB)

90210-08017-00

—

$6.91

In stock
