1997 Yamaha Vmax 600 XT (VX600XTA) Frame Diagram

← All diagrams

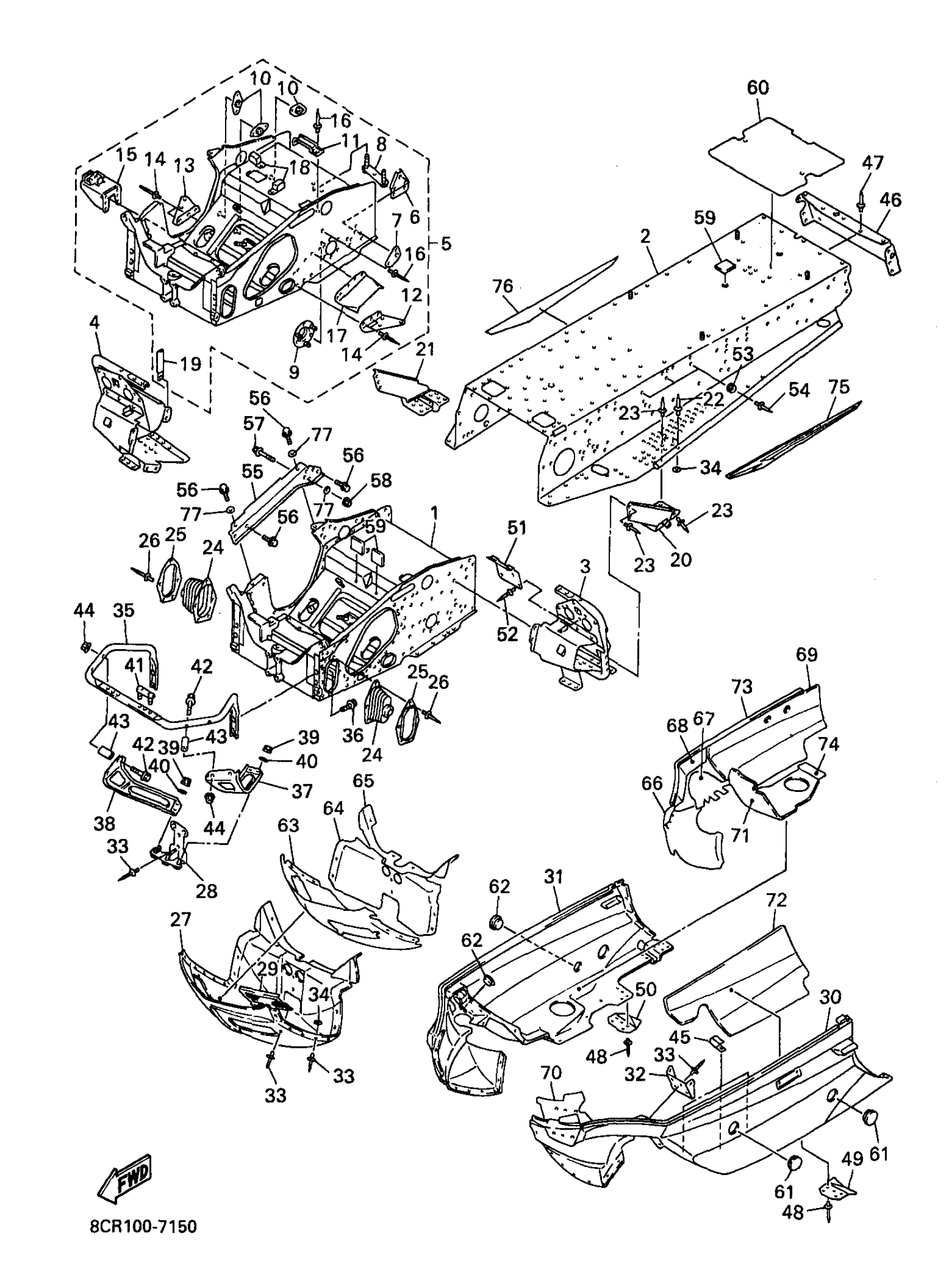

Find the part on the Frame diagram for your 1997 Yamaha Vmax 600 XT (VX600XTA), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1997 Yamaha Vmax 600 XT (VX600XTA) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FRAME COMP.

8CR-21940-07-00

—

$2,844.99

In stock

2

REAR FRAME COMP.

8CR-21950-06-00

1
Out of stock

3

FOOTREST COMP. 1

8CR-21960-08-00

1
Out of stock

4

FOOTREST COMP. 2

8CR-21970-08-00

1
Out of stock

5

FRAME CONNECTION KIT (8CR-W2195-01-00)

8CR-W2195-00-00

1
Out of stock

6

BRACKET, MAIN TRACK 1

8CR-21943-01-00

1

$3.54

In stock

7

BRACKET, MAIN TRACK 2

8CR-21953-00-00

1

$2.89

In stock

8

BRACKET 3

8CR-2196F-00-00

—

$5.80

In stock

9

. HOUSING, REINF SUB-ASSY (LH)

8CR-21920-00-00

1
Out of stock

10

BRACKET, CHAIN HOUSING

8CR-21939-01-00

1

$5.35

In stock

11

CLAMP, FUEL PIPE

8CR-21977-00-00

—

$3.29

In stock

12

PANEL, SUB FRAME 6

8CR-21917-00-00

—

$20.57

In stock

13

PANEL, SUB-FRAME 7

8CR-21918-00-00

—

$20.57

In stock

14

RIVET, BLIND

90267-48016-00

1

$7.85

In stock

15

STAY, MUFFER

8CR-2194J-00-00

—

$61.74

In stock

16

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

17

COVER 2

8CR-2198G-00-00

—

$16.65

In stock

18

CLAMP(8CR)

90461-06142-00

—
Out of stock

19

CLAMP

90462-10236-00

—

$8.97

In stock

20

PIPE, PIVOT 1

8DF-21941-00-00

1
Out of stock

21

PIPE, PIVOT 2

8DF-21951-00-00

—

$53.55

In stock

22

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

23

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

24

COVER 1

8CR-2198F-00-00

1
Out of stock

25

PLATE, STRG BRACKET 1

8CR-2195E-00-00

—
Out of stock

26

RIVET, BLIND

90267-47197-00

—

$1.91

In stock

27

PANEL, SUB FRAME 1

8CR-21912-01-00

1
Out of stock

28

PLATE, BACK UP

99999-03119-00

1
Out of stock

29

STAY 4

8CR-77128-00-00

1
Out of stock

30

FRAME UNDER 1

8CR-2196A-03-00

1
Out of stock

31

FRAME, UNDER 2

8CR-2196E-03-00

1
Out of stock

32

BRACKET, GUARD FITTING

8CR-21972-00-00

1
Out of stock

33

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

34

WASHER PLATE 829771780000

90201-05033-00

—
Out of stock

35

BUMPER, FRONT 2

8CR-77512-00-00

—

$89.51

In stock

36

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

37

BRACKET, FRONT

8CR-21949-10-00

—

$20.51

In stock

38

BRACKET, FRONT BUMPER

8CR-21959-10-00

1
Out of stock

39

NUT,SELF-LOCKING

95607-06200-00

—

$10.25

In stock

40

WASHER, PLATE(52G)

90201-064J1-00

—
Out of stock

41

BRACKET, 5

8CR-2196M-00-00

—

$4.98

In stock

42

BOLT, FLANGE

95817-08040-00

—

$5.43

In stock

43

COLLAR(8CR)

90387-0810F-00

—
Out of stock

44

NUT, FLANGE(JN5)

95707-08500-00

—

$1.49

In stock

45

CLAMP(4MX)

90465-06376-00

—

$7.08

In stock

46

REINEFORCEMENT, FRAME REAR 1

8CR-21923-02-00

1
Out of stock

47

RIVET, BLIND(3JB)

90267-48095-00

—

$2.00

In stock

48

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

49

PROTECTOR, FRAME

8CR-21978-00-00

—

$22.77

In stock

50

PROTECTOR, FRAME

8CR-2197B-00-00

—

$22.54

In stock

51

HOOK

8CR-21973-00-00

1
Out of stock

52

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

53

BUTT0N

81K-2471F-00-00

—
Out of stock

54

RIVET, BLIND(81K)

90267-40135-00

1
Out of stock

55

REINEFORCEMENT, FRAME REAR 1

8CR-21921-01-00

1
Out of stock

56

BOLT, FLANGE

95817-10020-00

—

$6.17

In stock

57

BOLT, FLANGE

95817-10060-00

—
Out of stock

58

NUT, FLANGE(8AB)

95707-10500-00

—

$1.66

In stock

59

COVER 3

8CR-2198J-00-00

—

$3.11

In stock

60

SEAL

8CR-2475M-00-00

1
Out of stock

61

PLUG (8H8)

90338-44093-00

—

$13.91

In stock

62

PLUG(8CJ)

90338-30256-00

—

$7.15

In stock

63

LINING, SHROUD 1

8CR-77261-00-00

1
Out of stock

64

LINING, SHROUD 2

8CR-77262-00-00

—

$28.62

In stock

65

LINING, SHROUD 3

8CR-77263-00-00

1
Out of stock

66

LINING, SHROUD 4

8CR-77264-00-00

—

$27.25

In stock

67

LINING, SHROUD 5

8CR-77265-00-00

1
Out of stock

68

LINING, SHROUD 6

8CR-77266-00-00

1
Out of stock

69

LINING, SHROUD 7

8CR-77267-01-00

—

$27.68

In stock

70

LINING,SHROUD 8

8CR-77268-00-00

—

$20.60

In stock

71

LINING, SHROUD 9

8CR-77269-00-00

1
Out of stock

72

DAMPER, NOISE 11

8CR-77271-00-00

—
Out of stock

73

TAPE, 5

8CR-7717J-00-00

1
Out of stock

74

TRIM 1

8CR-77165-00-00

—

$2.42

In stock

75

EMBLEM 1

8CR-77351-01-00

1
Out of stock

76

EMBLEM 2

8CR-77352-01-00

1
Out of stock

77

WASHER, PLAIN(3BM)

92907-10200-00

—
Out of stock
