1996 Yamaha Vmax 600 Mountain MAX (VX600STW) Meter Diagram

← All diagrams

Find the part on the Meter diagram for your 1996 Yamaha Vmax 600 Mountain MAX (VX600STW), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

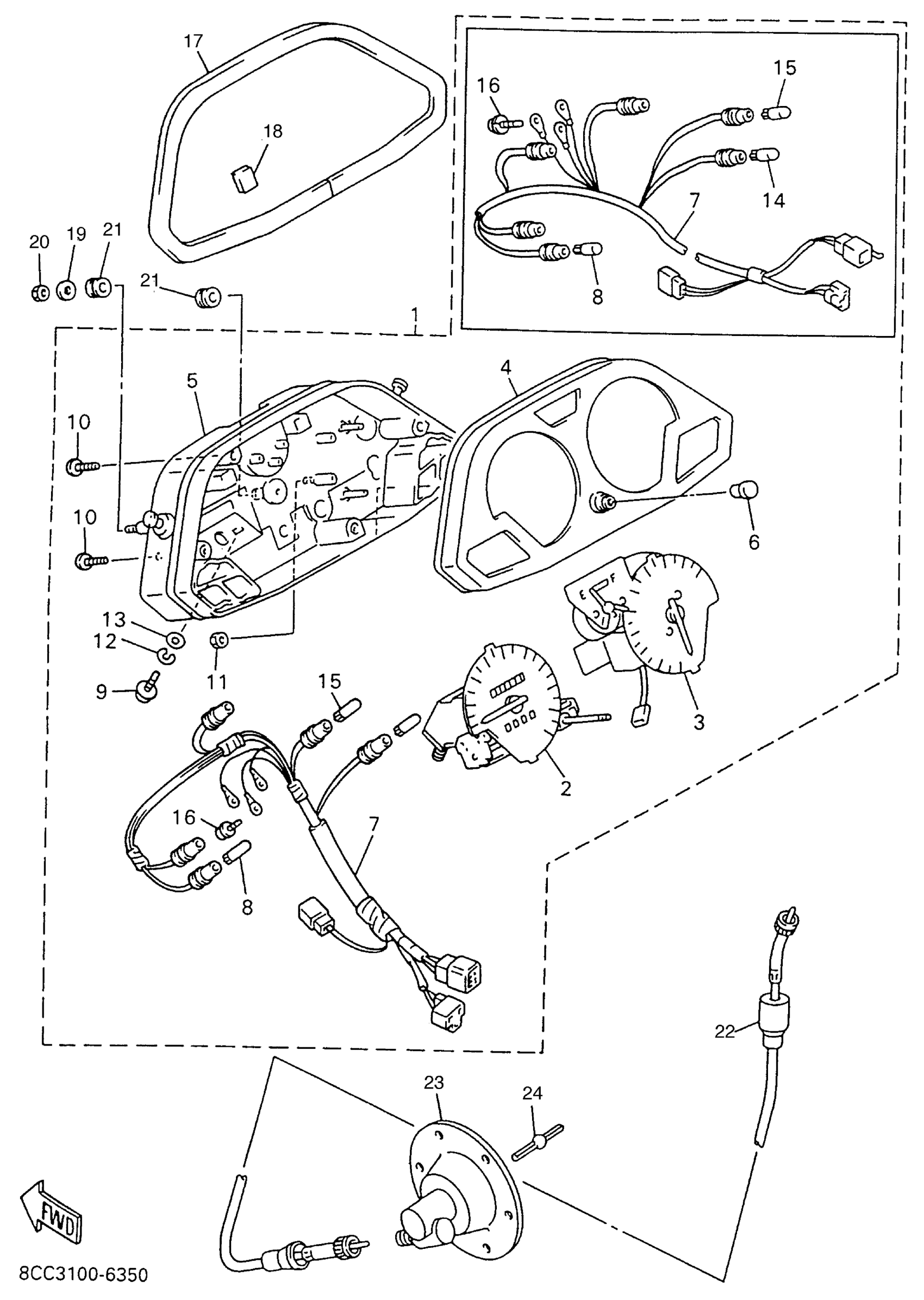

1996 Yamaha Vmax 600 Mountain MAX (VX600STW) Meter Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SPEEDOMETER ASSEMBLY

8CC-83500-40-00

1
Out of stock

2

SPEEDOMETER ASSY

8CR-83580-40-00

1
Out of stock

3

TACHOMETER ASSY

89A-83540-42-00

1
Out of stock

4

. COVER, METER

8CC-83559-30-00

1
Out of stock

5

. CASE, UNDER (8AS-8353H-20-00)

89A-8353H-40-00

1
Out of stock

6

KNOB, TRIP METER

29L-83578-00-00

—

$24.29

In stock

7

. SOCKET CORD ASSEMBLY

8CC-83509-40-00

1
Out of stock

8

BULB, MTR.12V3.4W

4G1-84744-00-XX

1
Out of stock

9

SCREW, PAN HEAD

98517-04012-00

1

$3.28

In stock

10

SCREW, TRUSS TAP.

97707-40014-00

—

$6.00

In stock

11

NUT(6TA)

95307-04600-00

1

$6.69

In stock

12

WASHER(6TA)

92907-04100-00

1

$5.98

In stock

13

WASHER(6E1)

92907-04200-00

—

$1.20

In stock

14

BULB (6V 3W)

4N0-83516-00-00

1
Out of stock

15

BULB (12V-1.7W)

3GM-83517-00-00

1
Out of stock

16

SCREW, WITH WASHER(36Y)

90159-03102-00

—
Out of stock

17

TRIM 5

89A-77225-00-00

1
Out of stock

18

DAMPER 1

89A-77198-00-00

1
Out of stock

19

WASHER, PLATE

90201-06020-00

—

$6.28

In stock

20

NUT(6TA)

95317-06600-00

—

$2.69

In stock

21

DAMPER

5J0-83513-00-00

—
Out of stock

22

SPEEDOMETER CABLE ASSEMBLY

8AB-83550-00-00

1
Out of stock

23

METER GEAR HOUSING COMP

83R-47700-00-00

—

$147.58

In stock

24

JOINT

8K4-47715-00-00

—

$4.60

In stock
