1996 Yamaha Vmax 500 (VX500W) Carburetor Diagram

← All diagrams

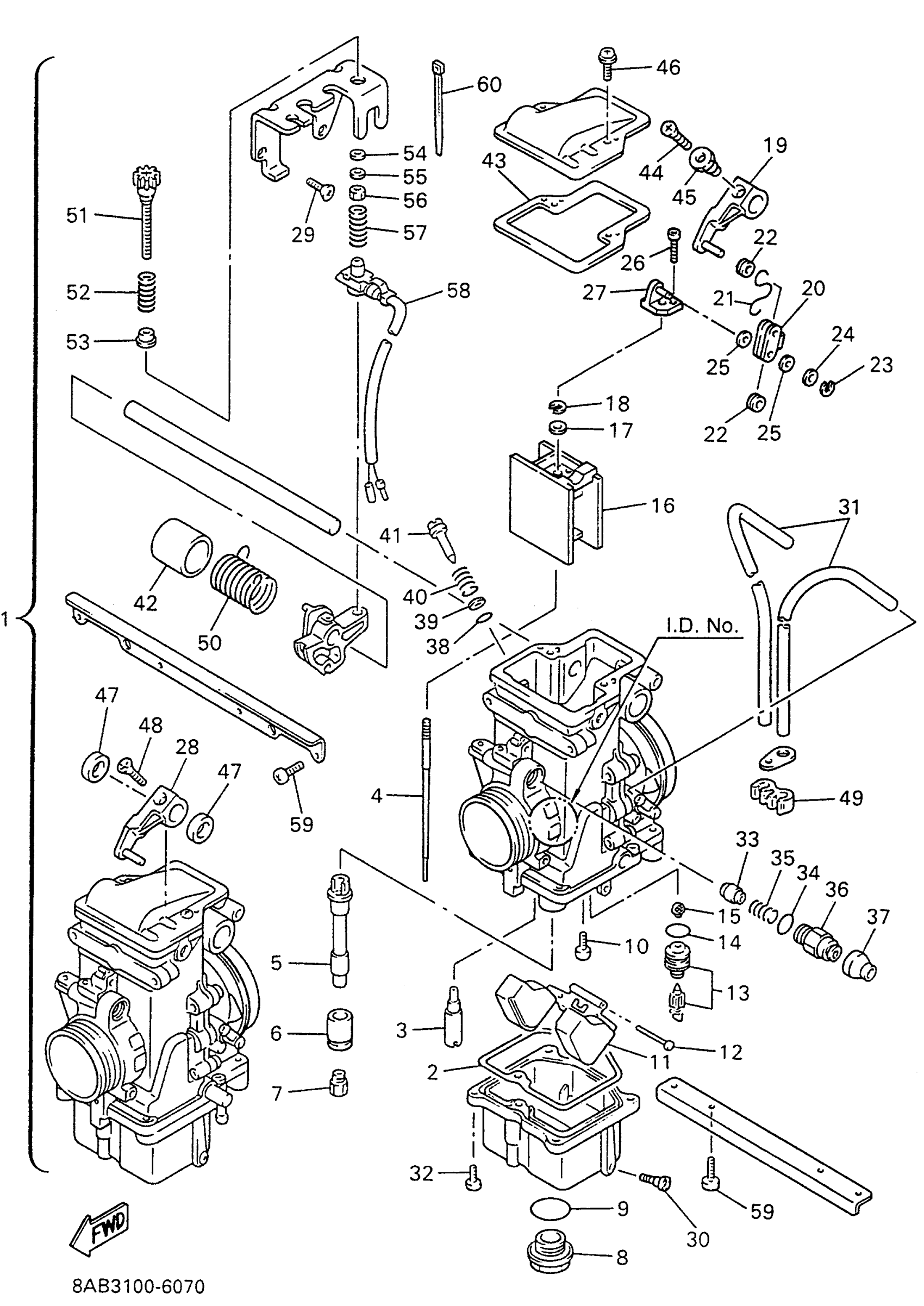

Find the part on the Carburetor diagram for your 1996 Yamaha Vmax 500 (VX500W), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1996 Yamaha Vmax 500 (VX500W) Carburetor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CARBURETOR ASSY

8AB-14100-02-00

—

$705.99

In stock

2

O-RING

8AY-14147-00-00

1

$10.65

In stock

3

JET, PILOT (# 45)

3H1-14142-45-00

1

$11.48

In stock

3

JET, PILOT (# 50)

3H1-14142-50-00

1

$14.25

In stock

4

. NEEDLE

143-14116-A0-00

1
Out of stock

5

. NOZZLE, MAIN

8AY-14141-56-00

1
Out of stock

6

RING

89A-14194-00-00

1

$15.54

In stock

7

JET, MAIN (#140)

3G2-14231-28-00

1
Out of stock

7

JET,MAIN #137.5

3G2-1423A-78-00

1
Out of stock

7

JET MAIN (#143.8)

3G2-1423E-57-00

1

$12.58

In stock

7

JET, MAIN (#146.3)

3G2-1423E-58-00

1

$11.71

In stock

7

JET, MAIN #148.8

3G2-1423E-59-00

1

$11.08

In stock

7

JET, MAIN (#151.3)

3G2-1423E-60-00

1

$11.98

In stock

7

JET, MAIN (#153.8)

3G2-1423E-61-00

1

$10.29

In stock

7

JET, MAIN (#156.3)

3G2-1423E-62-00

1

$12.02

In stock

8

PLUG, SCREW

500-14115-00-00

—

$25.29

In stock

9

O-RING (541)

558-14147-00-00

—
Out of stock

10

SCREW

2LN-14565-00-00

—
Out of stock

11

. FLOAT

8AY-14185-10-00

1
Out of stock

12

PIN, FLOAT

537-14186-00-00

—
Out of stock

13

NEEDLE VALVE ASSY

1AE-14190-15-00

—

$42.76

In stock

14

O-RING

8F2-14147-00-00

—
Out of stock

15

NET, FILTER

1J7-14994-00-00

—
Out of stock

16

. VALVE, THROTTLE 1

8CD-14112-30-00

1
Out of stock

17

. WASHER (T=08MM)

8AY-14227-00-00

1
Out of stock

18

CLIP

256-14919-00-00

—

$6.17

In stock

19

. LEVER, STARTER

8CD-14905-00-00

1
Out of stock

20

. PLATE

8AY-14243-00-00

1
Out of stock

21

. CLIP

8CD-14137-00-00

1
Out of stock

22

RING

3MA-14918-00-00

—

$3.74

In stock

23

CLIP

3MA-14937-00-00

—

$0.54

In stock

24

GASKET

620-14198-00-00

—

$3.49

In stock

25

GASKET

3GF-14126-00-00

—

$0.63

In stock

26

BOLT,SOCKET

91317-03012-00

—

$0.71

In stock

27

CONNECTOR

8CD-14188-00-00

—

$17.48

In stock

28

. LEVER, STARTER

8CD-14905-10-00

1
Out of stock

29

SCREW, FLAT

98707-05012-00

—
Out of stock

30

PLUG, DRAIN

12R-14191-00-00

—

$14.25

In stock

31

HOSE

88R-14987-00-00

1
Out of stock

32

SCREW, PAN HEAD(GA5)

98580-04014-00

—

$2.78

In stock

33

PLUNGER, STARTER

8U9-14171-00-00

—

$24.23

In stock

34

O-RING

1AE-14147-00-00

—

$21.34

In stock

35

SPRING, PLUNGER

127-14135-00-00

—

$6.40

In stock

36

. HOLDER

8AY-14261-00-00

1
Out of stock

37

COVER, PLUNGER CAP

22F-14173-00-00

—
Out of stock

38

O-RING, PILOT SCREW

3H1-14147-00-00

—

$7.51

In stock

39

WASHER

3L5-14962-00-00

—

$6.91

In stock

40

. SPRING, AIR ADJUSTING

3F7-14134-00-00

1
Out of stock

41

. SCREW, AIR ADJUSTING

3A3-14123-00-00

1
Out of stock

42

. COLLAR

8AY-14265-00-00

1
Out of stock

43

. GASKET

8AY-14199-00-00

1
Out of stock

44

. SCREW, FLAT HEAD (98701-05018-00)

98703-05018-00

1
Out of stock

45

. RING

8AY-14918-00-00

1
Out of stock

46

SCREW, PAN HEAD WITH WASHER

97607-04108-00

—
Out of stock

47

. SPACER

583-14264-00-00

1
Out of stock

48

SCREW, FLAT

98707-05014-00

—

$7.68

In stock

49

CLIP

87M-14137-00-00

—

$11.91

In stock

50

SPRING

8CJ-14275-00-00

1
Out of stock

51

SCREW,THROTTLE

80L-14122-00-00

—

$35.71

In stock

52

SPRING

8X0-14500-00-00

—

$17.91

In stock

53

RING

8X0-14184-00-00

—

$20.43

In stock

54

WASHER, PLUG SCREW

22F-14117-00-00

—

$6.38

In stock

55

. WASHER

1UF-14952-00-00

1
Out of stock

56

NUT

89A-14594-00-00

—

$6.80

In stock

57

SPRING, THROTTLE STOP

8X0-14133-00-00

—

$15.40

In stock

58

SWITCH, CARBURETOR

87S-8259A-01-00

—

$73.57

In stock

59

SCREW, PAN HEAD(3YL)

98580-05014-00

1

$6.99

In stock

60

CLIP, PIPE

35H-14139-00-00

—
Out of stock
