1995 Yamaha Vmax 500 (VX500V) Alternate Electric Start KIT Diagram

← All diagrams

Find the part on the Alternate Electric Start KIT diagram for your 1995 Yamaha Vmax 500 (VX500V), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

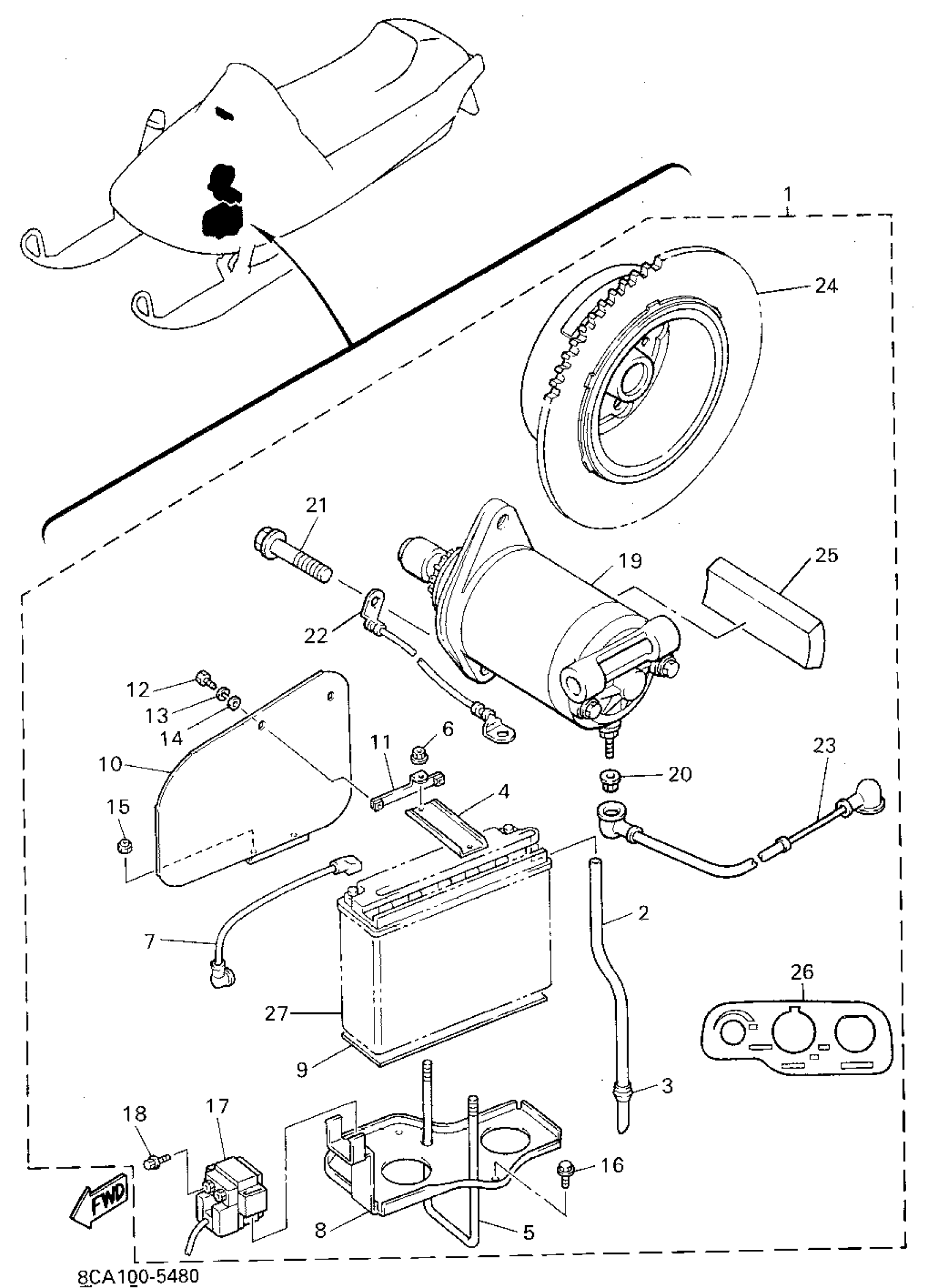

1995 Yamaha Vmax 500 (VX500V) Alternate Electric Start KIT Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

STARTING MOTOR SET

8CA-W8180-10-KT

1
Out of stock

2

HOSE

90445-086H3-00

1
Out of stock

3

GROMMET(3AA)

90480-12497-00

1

$2.75

In stock

4

. PLATE, BATTERY FITTING

84N-82136-00-00

1
Out of stock

5

. SCREW, FITTING

84N-82133-00-00

1
Out of stock

6

NUT, NYLON

95707-06300-00

1

$3.20

In stock

7

WIRE PLUS LEAD

84N-82115-00-00

1
Out of stock

8

BRACKET, BATTERY

8CL-2199G-00-00

1
Out of stock

9

SEAT, BATTERY

84N-82122-00-00

1

$4.38

In stock

10

SHIELD, HEAT

84N-2199H-01-00

1
Out of stock

11

. BRACKET, BATTERY

8V0-82128-00-00

1
Out of stock

12

BOLT

97027-05010-00

—

$5.62

In stock

13

WASHER(3SX)

92907-05100-00

1

$6.18

In stock

14

WASHER(1RW)

92907-05600-00

1
Out of stock

15

NUT,SELF-LOCKING

95607-06200-00

1

$10.25

In stock

16

BOLT, FLANGE

95817-06010-00

—

$3.91

In stock

17

—

$62.22

In stock

18

BOLT, SMALL FLANGE

95027-06008-00

—

$5.60

In stock

19

STARTING MOTOR ASSY

8BB-81800-02-00

—

$788.91

In stock

20

NUT(6TA)

95317-06600-00

—

$2.69

In stock

21

BOLT, FLANGE(JF2)

95817-08080-00

—

$3.37

In stock

22

WIRE, MINUS LEAD

8BB-82116-00-00

1
Out of stock

23

WIRE,LEAD

8CL-82117-00-00

1
Out of stock

24

ROTOR ASSY

8CB-85550-00-00

—
Out of stock

25

DAMPER, ENGINE MOUNT 1

84N-15316-00-00

1
Out of stock

26

INDICATOR 1

8BB-77741-10-00

1
Out of stock

27

YB16ALA2 YUASA BATTERY

YB1-6ALA2-00-00

1
Out of stock
