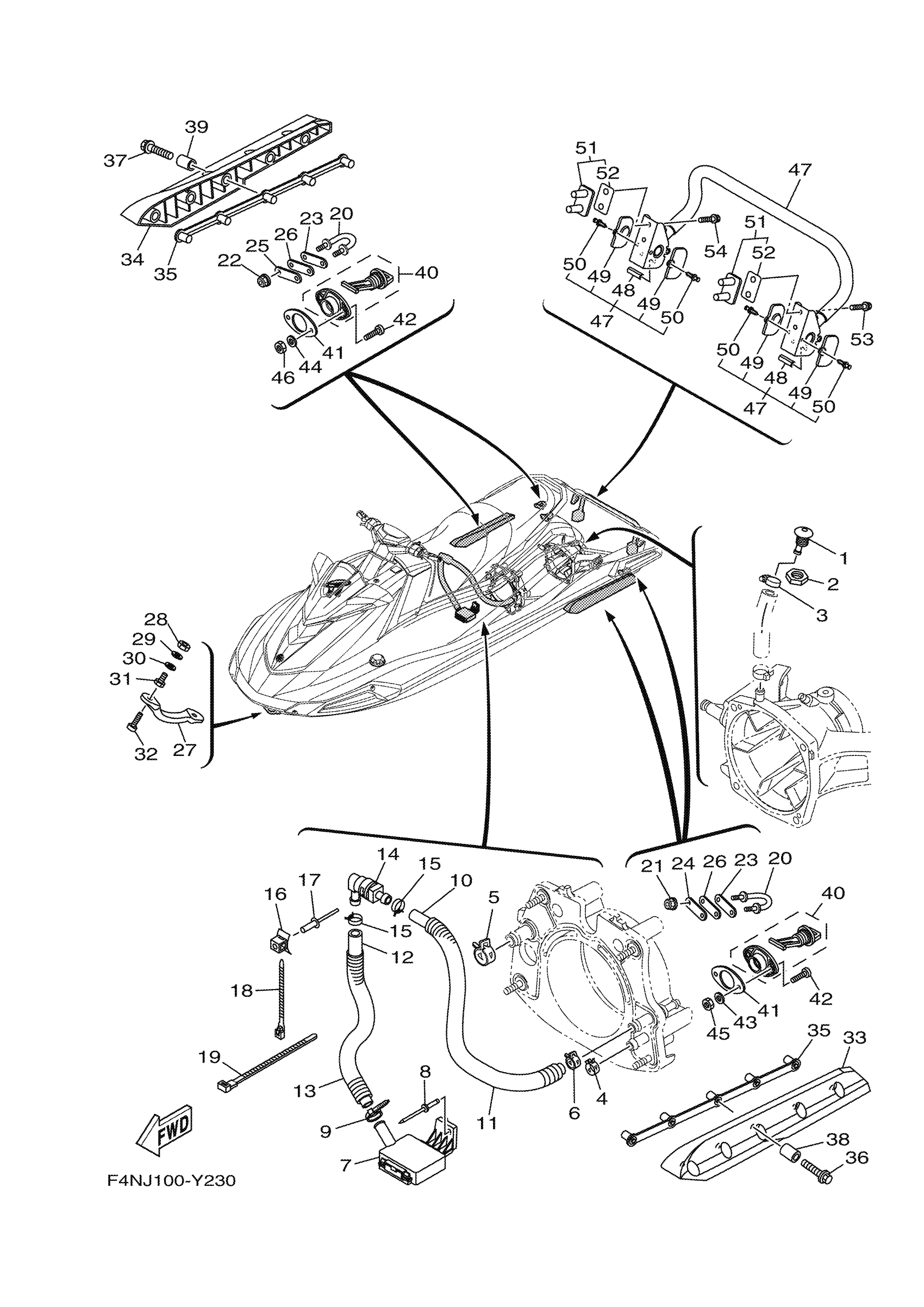

Find the part on the Hull & Deck diagram for your 2024 Yamaha VX (VX1050FA), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2024 Yamaha VX (VX1050FA) Hull & Deck Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SPOUT

F1W-U269B-00-00

1

$2.00

In stock

2

NUT

EU0-61652-00-00

1

$12.27

In stock

3

BAND, HOSE 18

90601-118UF-00

1

$2.38

In stock

4

CLIP

90467-200A3-00

1

$6.33

In stock

5

CLIP

90467-240A3-00

1

$2.66

In stock

6

CLIP

90467-190A2-00

1

$3.11

In stock

7

STRAINER, BILGE

F1B-U761D-02-00

1

$5.57

In stock

8

RIVET, BLIND

90267-489U8-00

1

$1.54

In stock

9

CLAMP

90465-10098-00

1

$2.24

In stock

10

HOSE 2

6EY-U771G-00-00

1

$12.29

In stock

11

TUBE,2

6EY-U773E-00-00

1

$6.23

In stock

12

HOSE (L860)

90445-20804-00

1

$13.06

In stock

13

TUBE,2

6EX-U773E-00-00

1

$6.15

In stock

14

JOINT, HOSE

68N-5112T-00-00

1

$44.09

In stock

15

CLIP

90467-190A2-00

1

$3.11

In stock

16

BASE, CLAMP

F1W-U828M-00-00

1

$1.38

In stock

17

RIVET, BLIND

90267-48802-00

1

$2.06

In stock

18

CLAMP

F2C-U4256-00-00

1

$3.31

In stock

19

CLAMP

90464-32801-00

1

$1.38

In stock

20

STERN EYE

F2N-U1628-10-00

—

$10.75

In stock

21

NUT, NYLON (6J8)

95780-08300-00

1

$10.51

In stock

22

NUT, NYLON (6J8)

95780-08300-00

1

$10.51

In stock

23

PLATE A

GP7-U4953-10-00

1

$3.92

In stock

24

PLATE A

GP7-U4953-10-00

1

$3.92

In stock

25

PLATE A

GP7-U4953-10-00

1

$3.92

In stock

26

PACKING

F1B-U1653-03-00

—

$2.15

In stock

27

BOW EYE 1

F1K-61624-00-00

1

$45.53

In stock

28

NUT.HEX.(COARS)

99780-12600-00

1

$3.23

In stock

29

YBS66-12 WASHER,PLAIN

92990-12200-00

—

$6.17

In stock

30

WASHER

F0X-61637-00-00

1

$1.38

In stock

31

NUT

F0X-61652-01-00

—

$11.99

In stock

32

BOLT, HEXAGON SOCKET HEAD

90110-06280-00

1

$3.23

In stock

33

STABILIZER LH

F1S-U883N-01-00

1

$33.83

In stock

34

STABILIZER RH

F1S-U883P-01-00

1

$33.83

In stock

35

BRACKET,STABILIZER

F1X-U883T-02-00

1

$56.09

In stock

36

BOLT,WASHER BASED

90105-088F9-00

1

$3.03

In stock

37

BOLT,WASHER BASED

90105-088F9-00

1

$3.03

In stock

38

SPACER

F2N-U8169-10-00

1

$1.31

In stock

39

SPACER

F2N-U8169-10-00

1

$1.31

In stock

40

DRAIN PLUG ASSY

F1S-U2280-02-00

1

$13.83

In stock

41

PACKING, DRAIN

F1S-U2285-01-00

—

$2.54

In stock

42

SCREW, PAN HEAD

9788R-05025-00

1

$2.85

In stock

43

WASHER

9299R-05200-00

1

$4.92

In stock

44

WASHER

9299R-05200-00

1

$4.92

In stock

45

NUT, FLANGE

9572R-05300-00

1

$1.62

In stock

46

NUT, FLANGE

9572R-05300-00

1

$1.62

In stock

47

LADDER, STEP ASSY

F2X-U278A-00-00

1

$186.61

In stock

48

. SLEEVE 1

F1W-U771H-00-00

1

$26.02

In stock

49

. INNER, COVER SIDE 1

F2C-U377H-00-00

1

$3.69

In stock

50

. PIN

F2C-U1314-00-00

1

$2.77

In stock

51

BRACKET, LADDER LH

F2S-U278F-01-00

—

$21.80

In stock

52

PACKING, BRKT. 1

F2S-U278H-01-00

—

$5.46

In stock

53

BOLT, WITH WASHER

90119-08844-00

1

$1.46

In stock

54

BOLT, WITH WASHER

90119-08844-00

1

$1.46

In stock
