2016 Yamaha V1 (VX1050ER) Electrical 3 Diagram

← All diagrams

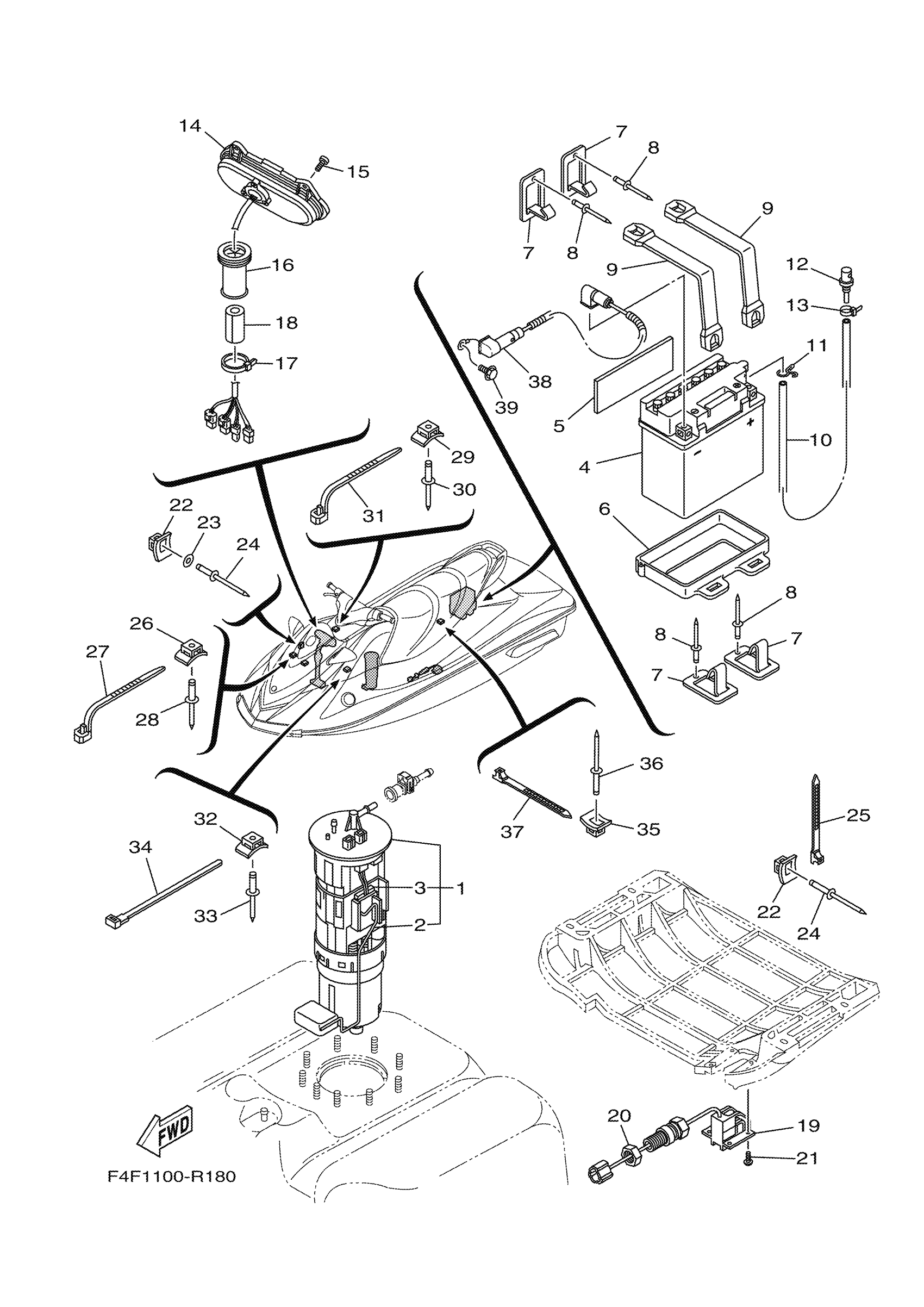

Find the part on the Electrical 3 diagram for your 2016 Yamaha V1 (VX1050ER), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2016 Yamaha V1 (VX1050ER) Electrical 3 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FUEL PUMP COMP.

6S5-13907-05-00

1

$1,050.38

In stock

2

FUEL SENDER ASSY SET

99999-04571-00

1
Out of stock

3

DAMPER, STOPPER

60E-82556-10-00

1

$18.49

In stock

4

YB16CLB YUASA BATTERY

YB1-6CLB0-00-00

1

$180.91

In stock

5

PAD, BATTERY

F1K-U8221-00-00

1

$3.00

In stock

6

CASE, BATTERY

F1K-U8211-01-00

1

$21.52

In stock

7

HOOK A

F1K-U5772-04-00

1

$6.38

In stock

8

RIVET (EU0)

90267-48938-00

1

$5.08

In stock

9

BAND, BATTERY 1

F1K-U821D-01-00

1

$6.58

In stock

10

HOSE, AIR VENT

F0D-U785G-11-00

1
Out of stock

11

CLIP

90467-089U1-00

1

$1.46

In stock

12

NIPPLE

GJ3-6215F-00-00

1

$9.22

In stock

13

CLAMP

90465-10098-00

1

$2.24

In stock

14

METER ASSY

F2N-U820A-10-00

1

$203.56

In stock

15

BOLT,HEX. SOCKET BUTTON

90111-05009-00

1

$2.31

In stock

16

GROMMET

GU2-6822E-01-00

1

$24.99

In stock

17

CLAMP

90464-32801-00

1

$1.38

In stock

18

PACKING, HOSE 2

GJ1-U7578-22-00

—

$1.15

In stock

19

SENSOR SPEED

F1S-U8K31-03-00

1

$154.15

In stock

20

NUT

F2C-U151S-00-00

1

$1.62

In stock

21

SCREW, ROUND HEAD

90150-05807-00

1

$0.92

In stock

22

BASE, CLAMP

F1W-U828M-00-00

1

$1.38

In stock

23

WASHER

9299R-05200-00

1

$4.92

In stock

24

RIVET, BLIND

90267-489U6-00

1

$1.54

In stock

25

CLAMP

90464-32801-00

1

$1.38

In stock

26

BASE, CLAMP

F1W-U828M-00-00

1

$1.38

In stock

27

CLAMP

90464-32801-00

1

$1.38

In stock

28

RIVET, BLIND

90267-489U6-00

1

$1.54

In stock

29

BASE, CLAMP

F1W-U828M-00-00

1

$1.38

In stock

30

RIVET, BLIND

90267-489U6-00

1

$1.54

In stock

31

CLAMP

90464-32801-00

1

$1.38

In stock

32

BASE, CLAMP

F1W-U828M-00-00

1

$1.38

In stock

33

RIVET, BLIND

90267-489U6-00

1

$1.54

In stock

34

BAND

90601-200U2-00

1

$3.54

In stock

35

BASE, CLAMP

F1W-U828M-00-00

1

$1.38

In stock

36

RIVET, BLIND

90267-489U6-00

1

$1.54

In stock

37

CLAMP

90464-32801-00

1

$1.38

In stock

38

WIRE, MINUS LEAD

6EY-82116-00-00

1

$47.99

In stock

39

BOLT, WITH WASHER

97513-08514-00

1

$1.38

In stock
