2017 Yamaha VX (VX1050CS) Valve Diagram

← All diagrams

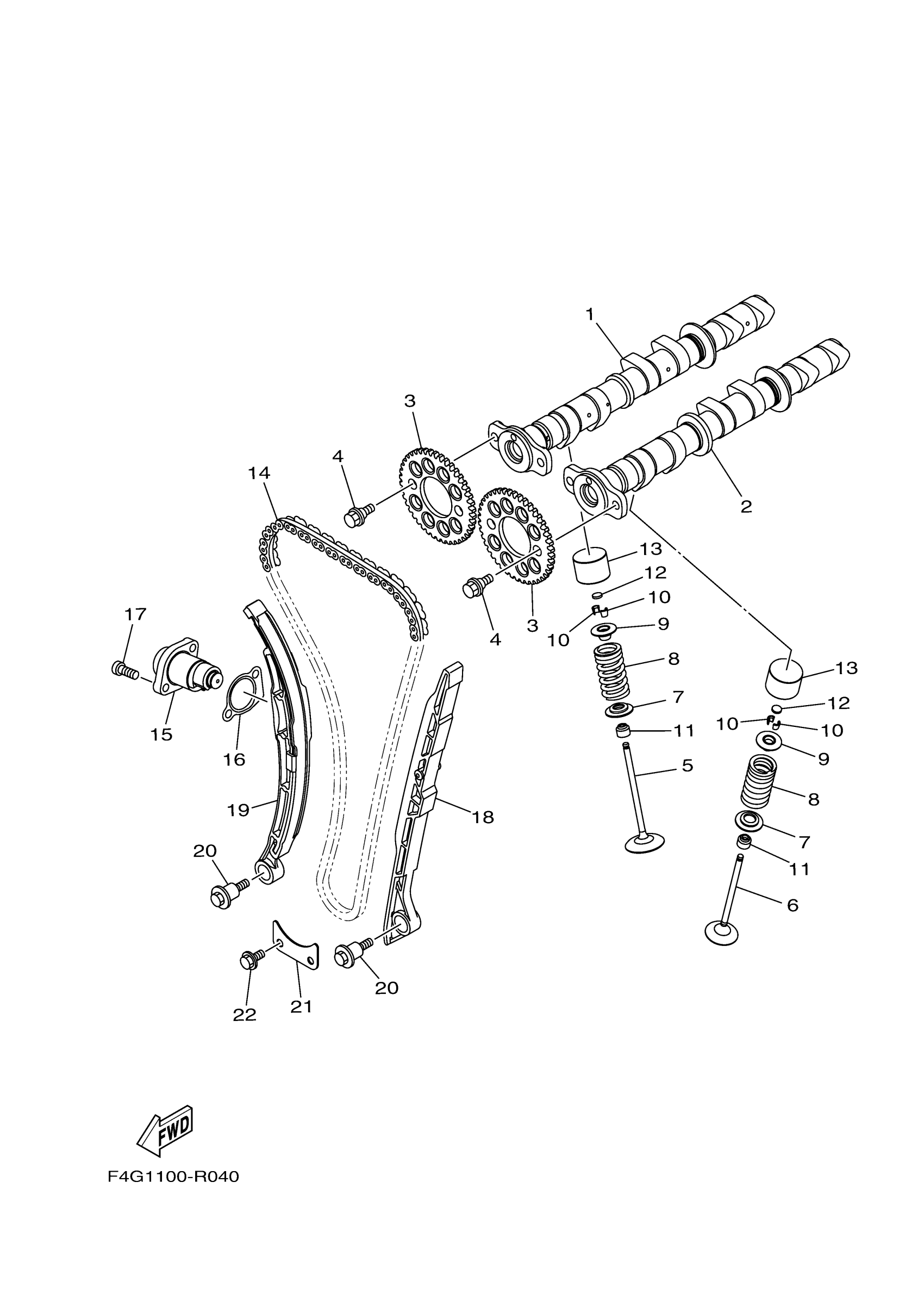

Find the part on the Valve diagram for your 2017 Yamaha VX (VX1050CS), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2017 Yamaha VX (VX1050CS) Valve Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CAMSHAFT ASSY 1

6EY-12170-00-00

1

$212.49

In stock

2

CAMSHAFT ASSY 2

6EY-12180-00-00

1

$212.49

In stock

3

SPROCKET, CAM CHAI

2HC-12176-00-00

1

$33.27

In stock

4

BOLT, FLANGE

90105-07004-00

1

$5.00

In stock

5

VALVE, INTAKE

8GL-12111-10-00

1

$25.69

In stock

6

VALVE, EXHAUST

8GL-12121-10-00

1

$45.38

In stock

7

SEAT, VALVE SPRING

1RC-12116-00-00

1

$1.91

In stock

8

SPRING, VALVE INNER

8GL-12113-00-00

1

$6.85

In stock

9

RETAINER, VALVE SPRING

3D7-12117-00-00

1

$5.11

In stock

10

COTTER, VALVE

1WG-12118-00-00

1

$5.50

In stock

11

SEAL, VALVE STEM

2HC-12119-00-00

1

$4.60

In stock

12

PAD, ADJUSTING 2 (1.20)

1HX-12168-00-00

—

$18.51

In stock

12

PAD, ADJUSTING 2 (1.25)

1HX-12168-20-00

—

$11.15

In stock

12

PAD, ADJUSTING 2 (1.30)

1HX-12168-40-00

1

$12.32

In stock

12

PAD, ADJUSTING 2 (1.35)

1HX-12168-60-00

1

$11.85

In stock

12

PAD, ADJUSTING 2 (1.40)

1HX-12168-80-00

—

$18.49

In stock

12

PAD, ADJUSTING 2 (1.45)

1HX-12168-A0-00

—

$12.64

In stock

12

PAD, ADJUSTING 2 (1.50)

1HX-12168-F0-00

—

$18.21

In stock

12

PAD, ADJUSTING 2 (1.55)

1HX-12168-H1-00

—

$11.63

In stock

12

PAD, ADJUSTING 2 (1.60)

1HX-12168-K1-00

—

$19.45

In stock

12

PAD, ADJUSTING 2 (1.65)

1HX-12168-M1-00

—

$25.85

In stock

12

PAD, ADJUSTING 2 (1.70)

1HX-12168-R1-00

—

$19.45

In stock

12

PAD, ADJUSTING 2 (1.75)

1HX-12168-U1-00

—

$16.30

In stock

12

PAD, ADJUSTING 2 (1.80)

1HX-12168-W1-00

—

$17.41

In stock

12

PAD, ADJUSTING 2 (1.85)

1HX-12168-Y1-00

—

$19.54

In stock

12

PAD, ADJUSTING 2 (1.90)

1HX-12169-11-00

—

$46.67

In stock

12

PAD, ADJUSTING 2 (1.95)

1HX-12169-31-00

—

$20.58

In stock

12

PAD, ADJUSTING 2 (2.00)

1HX-12169-50-00

—

$19.65

In stock

12

PAD, ADJUSTING 2 (2.05)

1HX-12169-70-00

—

$19.94

In stock

12

PAD, ADJUSTING 2 (2.10)

1HX-12169-90-00

—

$12.00

In stock

12

PAD, ADJUSTING 2 (2.15)

1HX-12169-E0-00

—

$11.85

In stock

12

PAD, ADJUSTING 2 (2.20)

1HX-12169-G0-00

—

$11.06

In stock

12

PAD, ADJUSTING 2 (2.25)

1HX-12169-J0-00

—

$10.48

In stock

12

PAD, ADJUSTING 2 (2.30)

1HX-12169-L0-00

—

$15.88

In stock

12

PAD, ADJUSTING 2 (2.35)

1HX-12169-N0-00

—

$13.77

In stock

12

PAD, ADJUSTING 2 (2.40)

1HX-12169-T0-00

—

$17.05

In stock

13

LIFTER, VALVE

6EY-12153-01-00

1

$10.29

In stock

14

CHAIN

94591-57140-00

—

$37.74

In stock

15

TENSIONER ASSY, CA

8KH-12210-00-00

—

$108.89

In stock

16

GASKET, TENSIONER CASE

2C0-12213-00-00

—

$6.72

In stock

17

BOLT,SOCKET HEAD

91314-06020-00

—

$2.05

In stock

18

DAMPER, CHAIN 1

6EY-12251-00-00

1

$23.99

In stock

19

DAMPER, CHAIN 2

2HC-12252-00-00

—

$60.97

In stock

20

BOLT

90109-06297-00

—

$5.14

In stock

21

PLATE

6EY-12279-00-00

1

$1.38

In stock

22

BOLT, FLANGE

95817-06012-00

—

$1.49

In stock
