1989 Kawasaki Vulcan 88 Se Front Bevel Gear Diagram

← All diagrams

Find the part on the Front Bevel Gear diagram for your 1989 Kawasaki Vulcan 88 Se, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

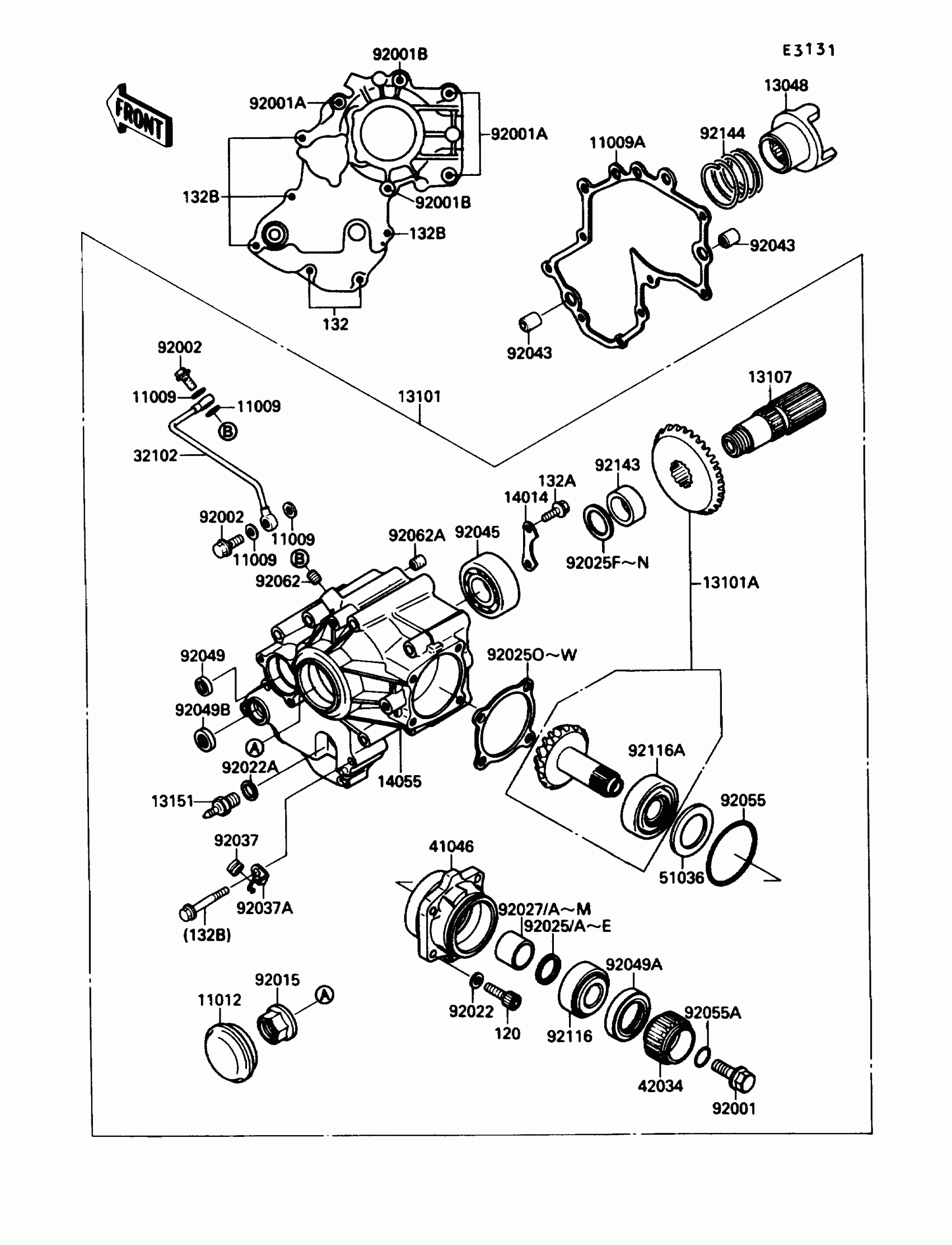

1989 Kawasaki Vulcan 88 Se Front Bevel Gear Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11009

GASKET,8.2X14X1.0

11009-1344

1

$2.44

In stock

11009A

GASKET,GEAR CASE

11009-1648

1
Out of stock

11012

CAP

11012-1071

1

$31.87

In stock

13048

CAM-DAMPER

13048-1074

1

$115.22

In stock

13101

GEAR-ASSY,BEVEL,FR

13101-1118

1
Out of stock

13101A

GEAR-ASSY,BEVEL,FR

13101-5065

1
Out of stock

13107

SHAFT,BEVEL,FR

13107-1197

1
Out of stock

13151

SWITCH-COMP,NEUTRAL

13151-1010

1

$26.00

In stock

14014

PLATE-POSITION

14014-1084

1
Out of stock

14055

CASE-GEAR

14055-1074

1
Out of stock

32102

PIPE

32102-1411

1

$48.32

In stock

41046

HOUSING-BEARING

41046-1085

1
Out of stock

42034

COUPLING,FR DRIVEN

42034-1091

1

$135.99

In stock

51036

CUP

51036-1002

1

$5.15

In stock

92001

BOLT,FLANGED,12X42

92001-1169

1

$21.76

In stock

92001A

BOLT,8X90

92001-1480

1
Out of stock

92001B

BOLT,FLANGED,8X110

92001-1597

1
Out of stock

92002

BOLT,8X20

92002-1429

1

$10.63

In stock

92015

NUT,24MM

92015-1554

1

$23.92

In stock

92022

WASHER,8.5X13X1

92022-1028

1

$3.12

In stock

92022A

WASHER,12X18X1.0

92022-1211

1

$3.66

In stock

92025

SHIM,25.2X29.8X1.70

92025-1072

—
Out of stock

92025A

SHIM,25.2X29.8X1.72

92025-1073

—
Out of stock

92025B

SHIM,25.2X29.8X1.74

92025-1074

—
Out of stock

92025C

SHIM,25.2X29.8X1.76

92025-1075

—
Out of stock

92025D

SHIM,25.2X29.8X1.78

92025-1076

—
Out of stock

92025E

SHIM,25.2X29.8X1.80

92025-1077

—
Out of stock

92025F

SHIM,25.3X36X0.15

92025-1688

—
Out of stock

92025G

SHIM,25.3X36X0.50

92025-1689

—
Out of stock

92025H

SHIM,25.3X36X0.60

92025-1690

—
Out of stock

92025I

SHIM,25.3X36X0.70

92025-1691

—
Out of stock

92025J

SHIM,25.3X36X0.80

92025-1692

—
Out of stock

92025K

SHIM,25.3X36X0.90

92025-1693

—
Out of stock

92025L

SHIM,25.3X36X1.00

92025-1694

—
Out of stock

92025M

SHIM,25.3X36X1.10

92025-1695

—
Out of stock

92025N

SHIM,25.3X36X1.20

92025-1696

—
Out of stock

92025O

SHIM,T=0.15

92025-1818

—
Out of stock

92025P

SHIM,T=0.50

92025-1819

—
Out of stock

92025Q

SHIM,T=0.60

92025-1820

—
Out of stock

92025R

SHIM,T=0.70

92025-1821

—
Out of stock

92025S

SHIM,T=0.80

92025-1822

—
Out of stock

92025T

SHIM,T=0.90

92025-1823

—
Out of stock

92025U

SHIM,T=1.00

92025-1824

—
Out of stock

92025V

SHIM,T=1.20

92025-1825

—
Out of stock

92025W

SHIM,T=0.10

92025-1826

—
Out of stock

92027

—

$18.85

In stock

92027A

—

$19.49

In stock

92027B

COLLAR,25.2X29.8X23

92027-1154

—

$18.85

In stock

92027C

—

$19.22

In stock

92027D

—

$18.85

In stock

92027E

—

$17.49

In stock

92027F

—

$19.14

In stock

92027G

—

$18.44

In stock

92027H

—

$18.85

In stock

92027I

—

$18.44

In stock

92027J

—

$18.85

In stock

92027K

—

$18.44

In stock

92027L

COLLAR,25.2X29.8X24

92027-1164

—

$18.85

In stock

92027M

—

$18.85

In stock

92037

GROMMET,HOSE CLAMP

43064-006

1

$3.43

In stock

92037A

CLAMP

92037-1873

1
Out of stock

92043

PIN,DOWEL,14X14

92042-032

1
Out of stock

92045

BEARING-BALL,6305C2

92045-1165

1

$40.79

In stock

92049

SEAL-OIL,SD-8187

92049-1017

1
Out of stock

92049A

SEAL-OIL,TC35527

92049-1038

1
Out of stock

92049B

SEAL-OIL,TB13225.5

92051-005

1
Out of stock

92055

RING-O,ID=64.4

92055-1043

1

$7.04

In stock

92055A

RING-O,ID=18.64

92055-1044

1

$4.41

In stock

92062

NOZZLE,6X8

92062-1066

1

$4.17

In stock

92062A

NOZZLE,10X10

92062-1067

1

$3.22

In stock

92116

1

$38.00

In stock

92116A

1

$50.25

In stock

92143

COLLAR,25.3X36X10

92027-1968

1

$22.69

In stock

92144

SPRING,CAM DAMPER

92144-1193

1

$50.58

In stock

120

BOLT-SOCKET,8X30

120P0830

1
Out of stock

132

1

$5.42

In stock

132A

BOLT-FLANGED-SMALL,6X16

132G0616

1
Out of stock

132B

BOLT-FLANGED-SMALL,6X55

132G0655

1
Out of stock
