1989 Kawasaki Vulcan 88 SE AIR Cleaner Diagram

← All diagrams

Find the part on the AIR Cleaner diagram for your 1989 Kawasaki Vulcan 88 SE, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

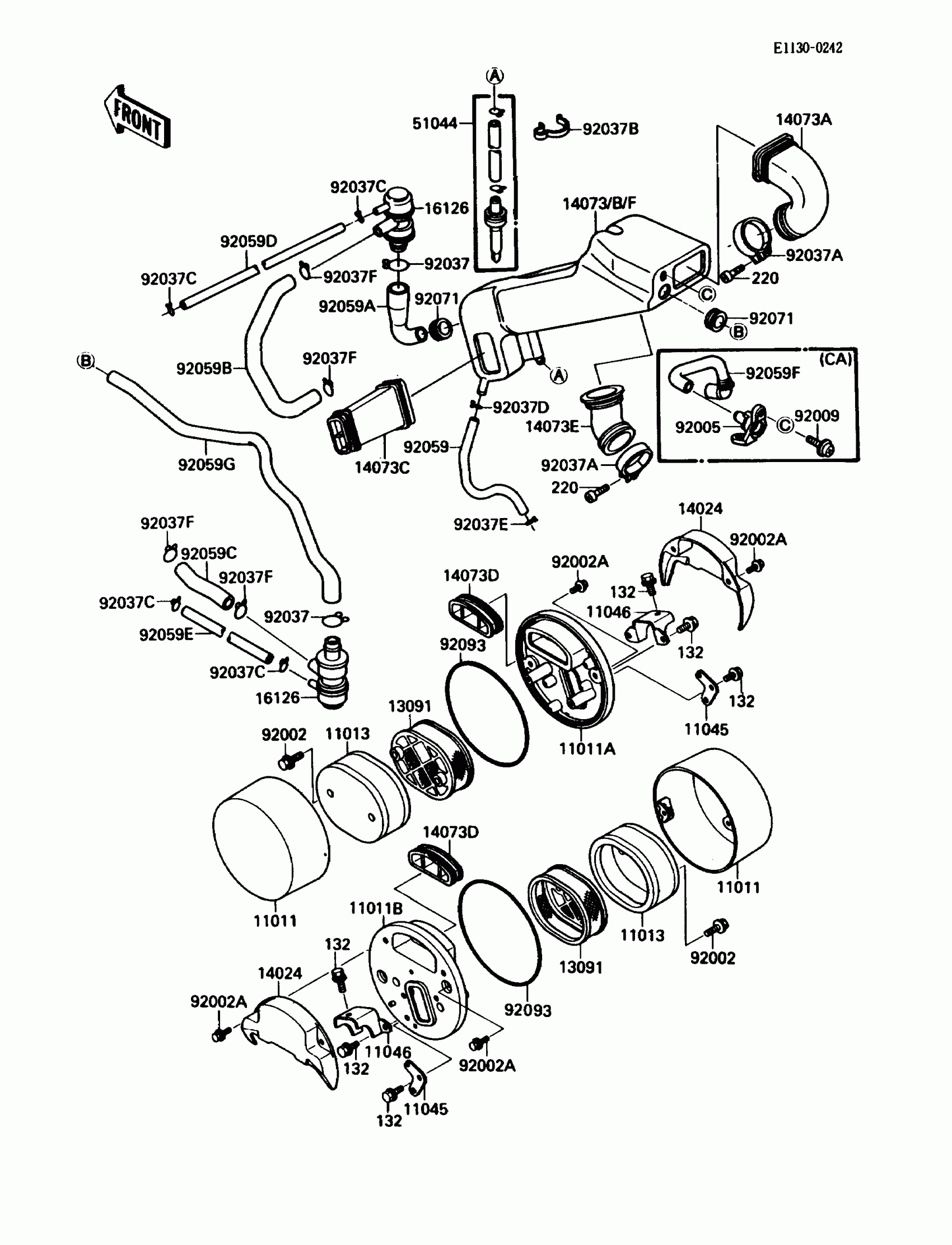

1989 Kawasaki Vulcan 88 SE AIR Cleaner Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11011

CASE-AIR FILTER,OUTSIDE

11011-1257

1
Out of stock

11011A

CASE-AIR FILTER,LH,INSIDE

11011-1258

1
Out of stock

11011B

CASE-AIR FILTER,RH,INSIDE

11011-1259

1
Out of stock

11013

ELEMENT-AIR FILTER

11013-1122

1
Out of stock

11045

BRACKET,AIR FILTER,LWR

11045-1709

1
Out of stock

11046

BRACKET,AIR FILTER,UPP

11046-1035

1
Out of stock

13091

HOLDER,ELEMENT

13091-1345

1

$69.44

In stock

14024

COVER,AIR FILTER

14024-1681

1
Out of stock

14073A

DUCT,FR,CARBURETOR

14073-1299

1

$78.86

In stock

14073C

DUCT,AIR FILTER

14073-1310

1

$73.67

In stock

14073D

DUCT,INLET

14073-1319

1

$9.53

In stock

14073E

DUCT,RR,CARBURETOR

14073-1326

1
Out of stock

14073F

DUCT,SURGE TANK

14073-1357

1
Out of stock

51044

TUBE-ASSY

51044-1089

1
Out of stock

92002

BOLT,6X25

92002-1137

1
Out of stock

92002A

BOLT,6X16

92002-1242

1
Out of stock

92037A

CLAMP,BOOT FITTING

92037-1112

1
Out of stock

92037B

CLAMP,HOSE

92037-1552

1
Out of stock

92037D

CLAMP,14MM

92037-1862

1
Out of stock

92037E

CLAMP,BREATHER TUBE

92037-192

1
Out of stock

92059

TUBE,BREATHER

92059-1777

1
Out of stock

92093

SEAL,AIR FILTER

92093-1240

1
Out of stock

132

BOLT-FLANGED-SMALL,6X10

132J0610

1
Out of stock

220

SCREW-PAN-CROS

220C0430

1
Out of stock
