2000 Kawasaki Vulcan 800 Classic Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 2000 Kawasaki Vulcan 800 Classic, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

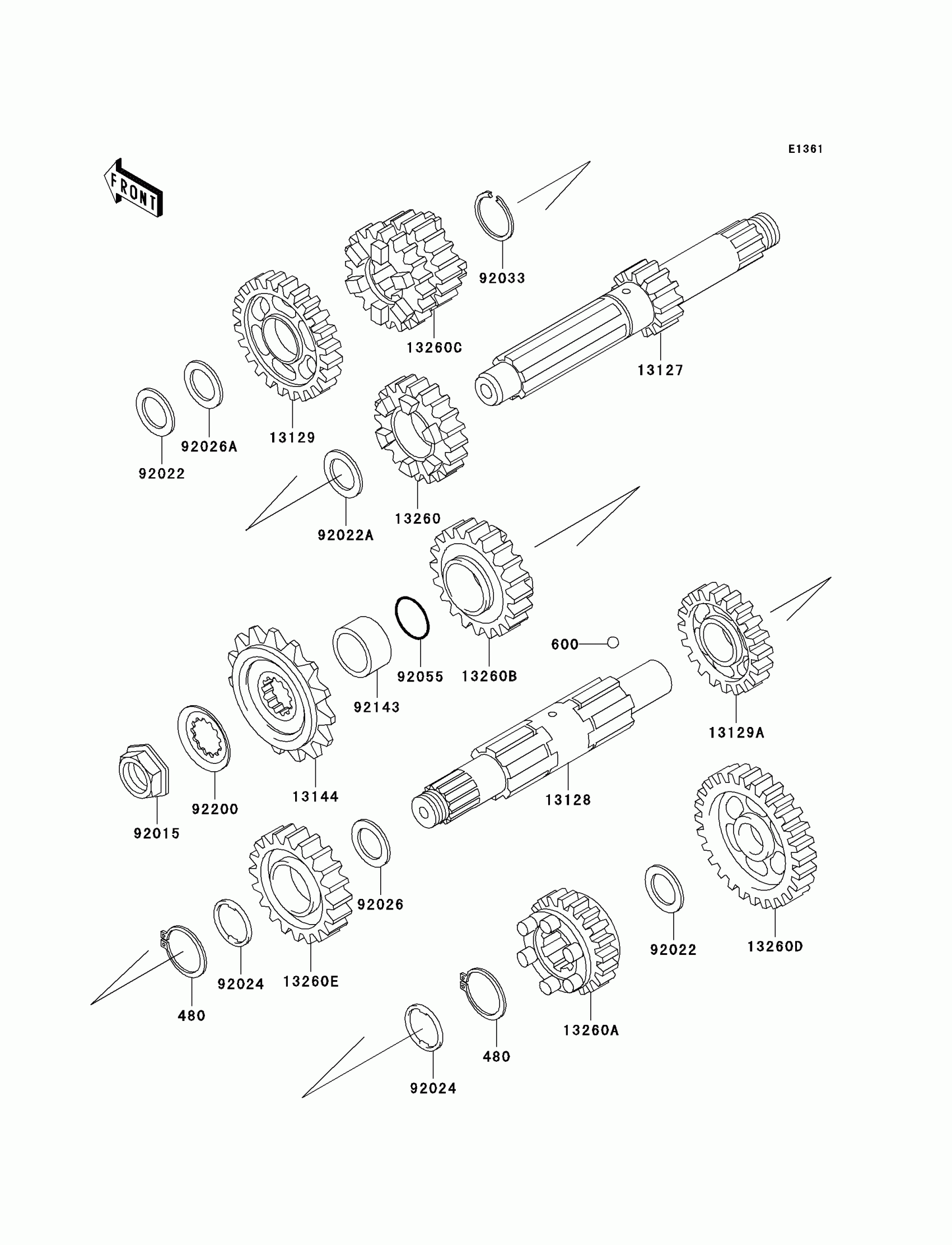

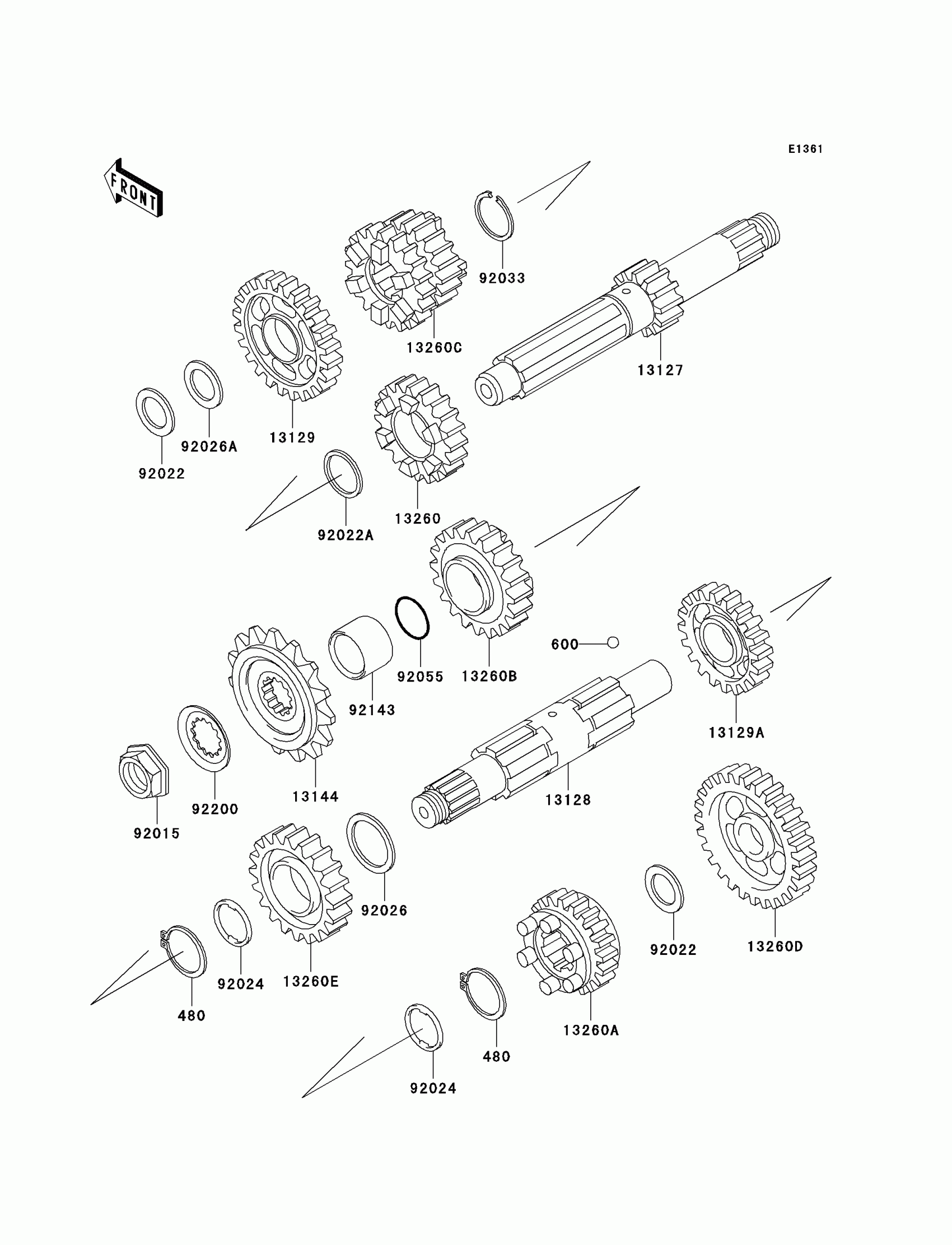

2000 Kawasaki Vulcan 800 Classic Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

480

1

$4.93

In stock

600

BALL-STEEL,5/32

600A0500

1

$0.80

In stock

13127

1

$271.59

In stock

13128

1

$252.12

In stock

13129

GEAR,INPUT 5TH,28T

13129-1632

1

$136.05

In stock

13129A

GEAR,OUTPUT 3RD,32T

13129-1635

1

$142.66

In stock

13144

SPROCKET-OUTPUT,17T

13144-1304

1

$47.80

In stock

13260

GEAR,INPUT 4TH,29T

13260-1473

1
Out of stock

13260A

GEAR,OUTPUT 4TH,29T

13260-1476

1
Out of stock

13260B

GEAR,OUTPUT 5TH,24T

13260-1477

1
Out of stock

13260C

GEAR,INPUT 2ND&3RD,20T&26T

13260-1486

1
Out of stock

13260D

GEAR,OUTPUT LOW,38T

13260-1487

1
Out of stock

13260E

GEAR,OUTPUT 2ND,33T

13260-1488

1
Out of stock

92015

NUT,20MM

92015-1963

1

$11.79

In stock

92022

1

$7.04

In stock

92022A

WASHER,25.3X30X1

92022-161

1

$8.44

In stock

92024

WASHER,TOOTHED,30.5X38X1

92024-069

1
Out of stock

92026

SPACER,30X38X1.0

92026-079

1
Out of stock

92026A

SPACER,20.5X30X0.5

92026-1535

1

$7.49

In stock

92033

RING-SNAP,24MM

92033-026

1

$6.98

In stock

92055

RING-O

92055-035

1

$3.97

In stock

92143

COLLAR

92143-1735

1
Out of stock

92200

WASHER

92200-1065

1
Out of stock
