2012 Kawasaki Vulcan® 1700 Nomad™ Air Cleaner Diagram

← All diagrams

Find the part on the Air Cleaner diagram for your 2012 Kawasaki Vulcan® 1700 Nomad™, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

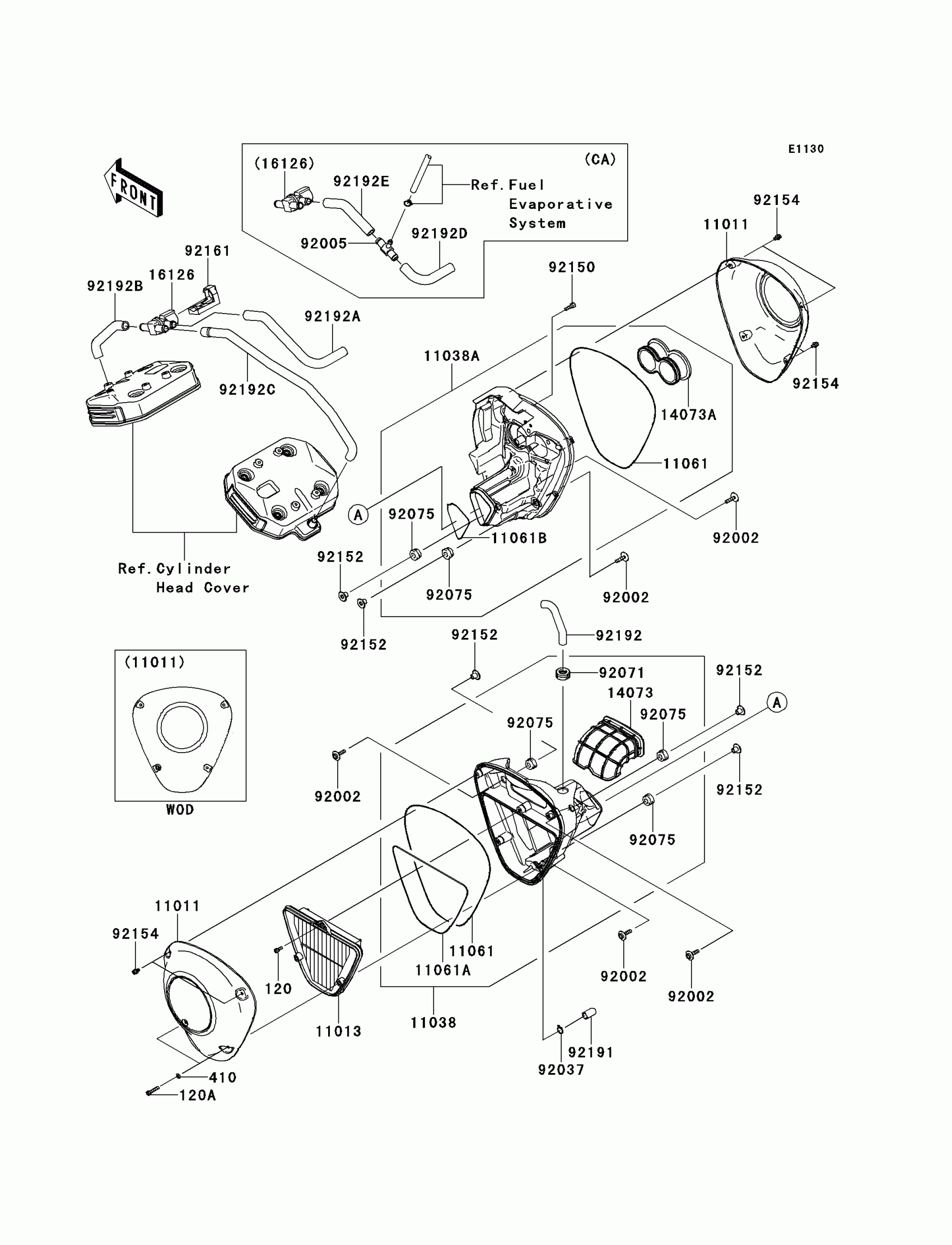

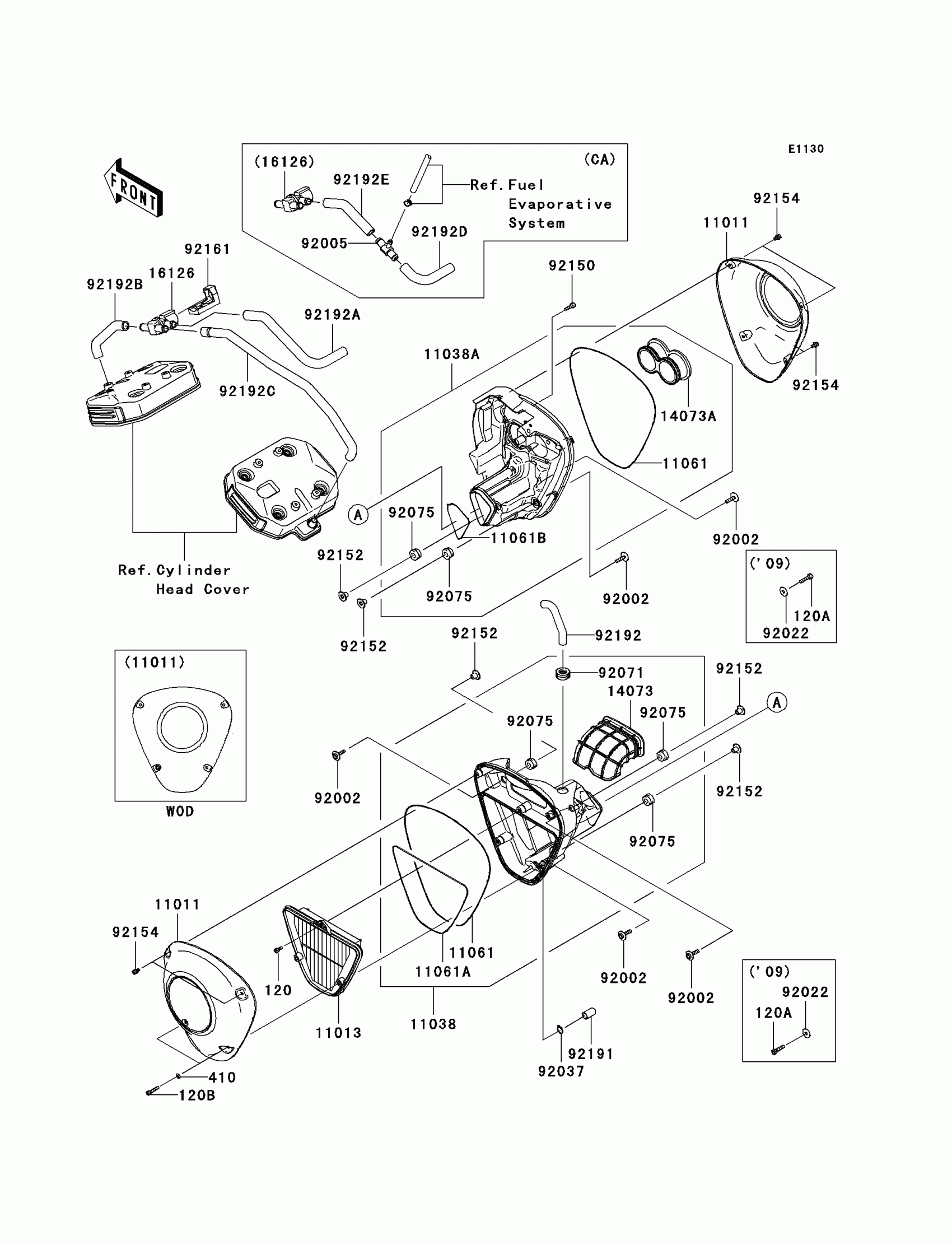

2012 Kawasaki Vulcan® 1700 Nomad™ Air Cleaner Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

120

BOLT-SOCKET,5X12

120CA0512

1

$1.37

In stock

120B

BOLT-SOCKET,5X25

120R0525

1

$2.10

In stock

410

W-PLAIN-S,5MM

410S0500

1

$1.39

In stock

11011

CASE-AIR FILTER

11011-0119

1

$119.51

In stock

11013

ELEMENT-AIR FILTER

11013-0031

1

$39.21

In stock

11038

1

$111.82

In stock

11038A

1

$111.82

In stock

11061

GASKET,3X812

11061-0346

1

$7.90

In stock

11061A

GASKET,3X630

11061-0347

1

$8.19

In stock

11061B

GASKET,3X222

11061-0367

1

$4.81

In stock

14073

DUCT,INTAKE

14073-0202

1

$24.56

In stock

14073A

DUCT,THROBO. FUNNEL

14073-0203

1

$30.46

In stock

16126

VALVE,AIR SWITCHING

16126-1437

1

$189.57

In stock

92002

BOLT,6X25

92002-1135

1

$3.85

In stock

92037

CLAMP,14.5MM

92037-1900

1

$3.87

In stock

92071

1

$3.68

In stock

92075

DAMPER,RUBBER

92075-1123

1

$3.97

In stock

92150

BOLT,6X18

92150-1645

1

$2.92

In stock

92152

COLLAR,6.3X10X12

92152-0694

1

$4.85

In stock

92154

BOLT,SOCKET,5X10

92154-0131

1

$1.78

In stock

92161

DAMPER

92161-0309

1

$13.81

In stock

92191

TUBE

92191-1704

1
Out of stock

92192

TUBE,BREATHER

92192-0650

1
Out of stock

92192B

TUBE,FR HEAD-ASWV

92192-0652

1
Out of stock

92192C

TUBE,RR HEAD-ASWV

92192-0653

1
Out of stock

92005

FITTING

92005-0054

1
Out of stock

92192A

TUBE,A/C-ASWV

92192-0651

1
Out of stock

92192D

TUBE,ASWV-FITTING

92192-0654

1
Out of stock

92192E

TUBE,FITTING-A/C

92192-0655

1
Out of stock
