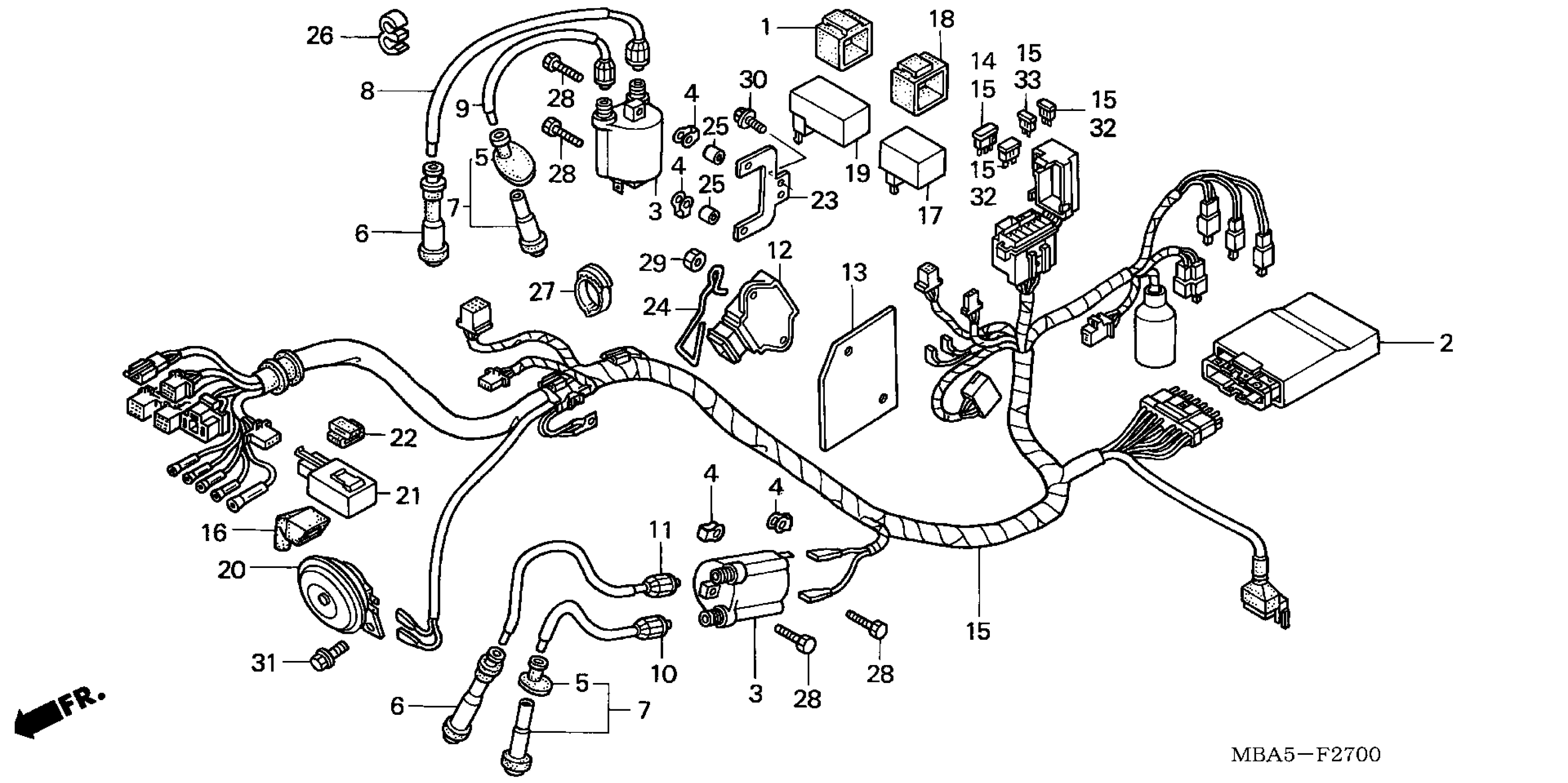

Honda VT750CDAA/A (02) SHADOW ACE 750 DELUXE, JPN, VIN# JH2RC443-2M610001 WIRE HARNESS Diagram

#

Description
Price

1

SUSPENSION, IGNITION CONTROL MODULE (CDI)

30406-471-000

$8.69

2

MODULE, IGNITION CONTROL (CDI)

30410-MBA-611

Unavailable

3

COIL, IGNITION (TEC)

30510-MM8-003

$112.08

4

SPACER, IGNITION COIL

30520-ML7-000

$3.77

5

SEAL, PLUG CAP

30605-MF5-000

$20.15

6

CAP ASSY. This part replaces 30700-MW3-000.

30700-MW3-003

$14.34

7

CAP ASSY., NOISE SUPPRESSOR

30701-MF5-000

$36.46

8

WIRE, IGNITION (500MM) (L/RR) (TEC) (L=500MM) (TEC)

30753-MBA-611

$22.98

9

WIRE, R. FR. IGNITION This part replaces 30754-MBA-611.

30751-MEG-000

$14.31

10

WIRE, L. FR. IGNITION (L=430MM) This part replaces 30752-MBA-611.

30752-MCL-003

$16.50

11

WIRE, R. FR. IGNITION (L=670MM) This part replaces 30751-MBA-611.

30751-MCR-A61

$20.20

12

RECTIFIER ASSY., REGULATE

31600-KFG-861

$230.61

13

SPACER, REGULATOR RECTIFIER

31605-MBA-000

Unavailable

14

DIODE ASSY., THREE WAY (SUMITOMO)

31730-MAS-601

$10.81

15

WIRE HARNESS

32100-MBA-J50

Unavailable

16

COVER, MAGNETIC SWITCH

35857-MK5-000

Unavailable

17

RELAY, FUEL CUT (SHINDENGEN)

36100-MN4-008

$95.46

18

SUSPENSION, FUEL CUT RELAY

36101-MB1-000

$6.54

19

CHECK UNIT, PILOT LAMP

37640-MBA-610

Unavailable

20

HORN (HIGH)

38110-KV0-008

Unavailable

21

RELAY, TURN SIGNAL (TATEISHI)

38301-MF8-771

$103.03

22

SUSPENSION, TURN SIGNAL RELAY

38306-MF5-770

$5.77

23

STAY, IGNITION COIL

50172-MBA-000

Unavailable

24

GUIDE, REGULATE RECTIFIER

50323-MBA-000

$7.38

25

COLLAR (6.5X11X3)

50618-KE8-000

$2.75

26

CLIP, HIGH TENSION CORD

90658-ZA0-930

$2.48

27

CLIP, WIRE HARNESS

90683-KJ2-003

$3.56

28

BOLT, HEX. (6X20)

92101-06020-4J

$1.49

29

NUT, FLANGE (6MM)

94050-06080

$1.49

30

BOLT, FLANGE (6X12)

95701-06012-00

$1.62

31

BOLT, FLANGE (8X12)

95701-08012-07

$1.72

32

FUSE, MINI (10A)

98200-41000

$1.49

33

FUSE, MINI (15A)

98200-41500

$1.49
