2002 Yamaha Venture 700 (VT700G) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 2002 Yamaha Venture 700 (VT700G), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

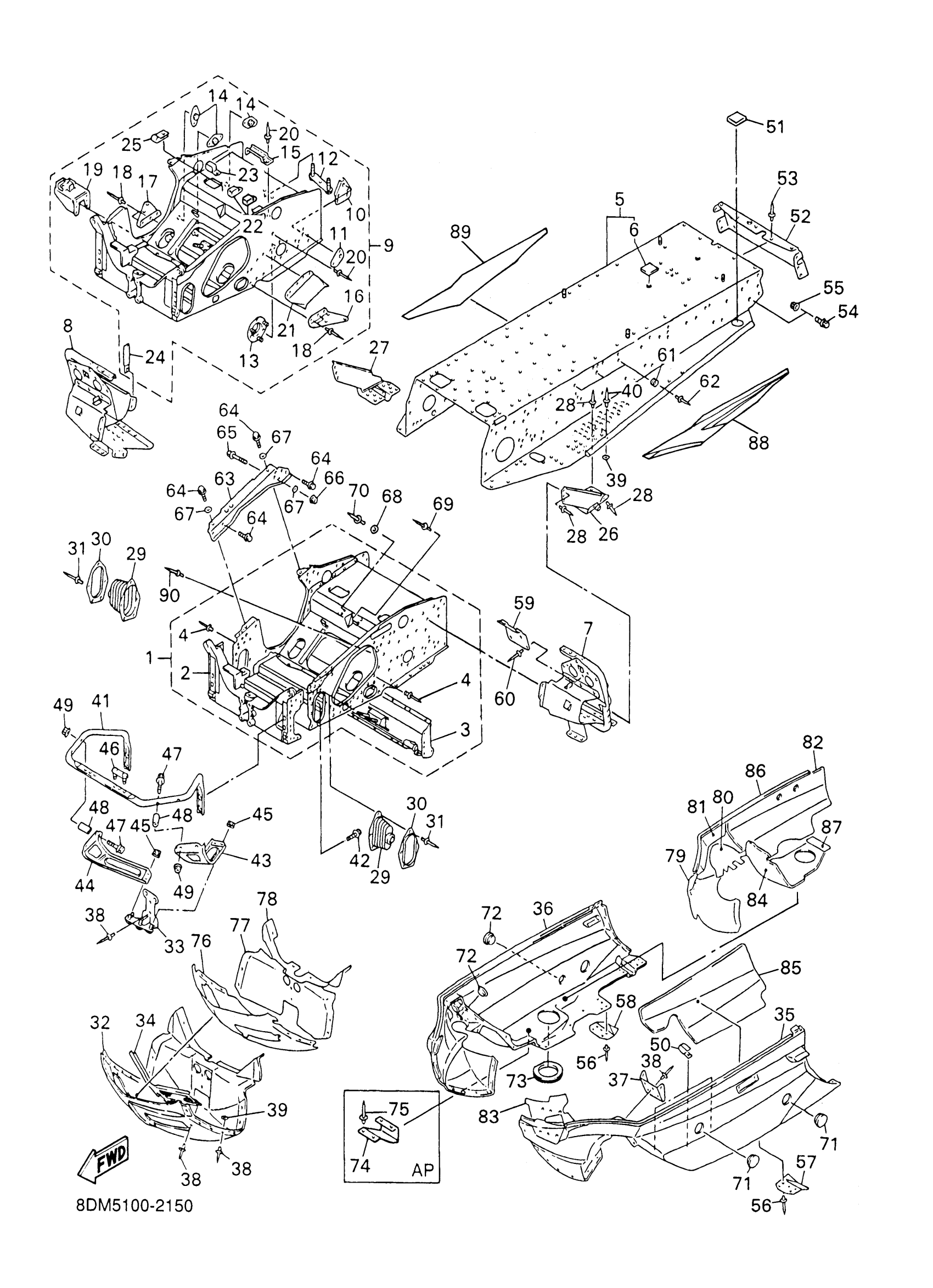

2002 Yamaha Venture 700 (VT700G) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FRAME COMP.

8DG-21940-07-00

1
Out of stock

2

BULKHEAD

8CR-2191A-02-00

1
Out of stock

3

HEAT EXCHANGER ASSY 1

8DG-12440-01-00

1
Out of stock

4

RIVET, BLIND

90267-48015-00

1

$1.88

In stock

4

RIVET, BLIND

90267-48016-00

1

$7.85

In stock

5

REAR FRAME COMP.

8EB-21950-09-00

1

$1,347.99

In stock

6

COVER 3

8DM-2198J-00-00

1
Out of stock

7

FOOTREST COMP. 1

8CR-21960-08-00

1
Out of stock

8

FOOTREST COMP. 2

8CR-21970-08-00

1
Out of stock

9

FRAME CONNECTION KIT

8CR-W2195-03-00

1
Out of stock

10

BRACKET, MAIN TRACK 1

8CR-21943-01-00

1

$3.54

In stock

11

BRACKET, MAIN TRACK 2

8CR-21953-00-00

1

$2.89

In stock

12

BRACKET 3

8CR-2196F-00-00

—

$5.80

In stock

13

. HOUSING, REINF SUB-ASSY (LH)

8CR-21920-00-00

1
Out of stock

14

BRACKET, CHAIN HOUSING

8CR-21939-01-00

1

$5.35

In stock

15

CLAMP, FUEL PIPE

8CR-21977-00-00

—

$3.29

In stock

16

PANEL, SUB FRAME 6

8CR-21917-00-00

—

$20.57

In stock

17

PANEL, SUB-FRAME 7

8CR-21918-00-00

—

$20.57

In stock

18

RIVET, BLIND

90267-48016-00

1

$7.85

In stock

19

STAY, MUFFER

8CR-2194J-00-00

—

$61.74

In stock

20

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

20

RIVET, BLIND

90267-47197-00

—

$1.91

In stock

21

COVER 2

8CR-2198G-00-00

—

$16.65

In stock

22

CLAMP(83R)

90461-08113-00

—

$10.48

In stock

23

CLAMP(8CR)

90461-06142-00

—
Out of stock

24

CLAMP

90462-10236-00

—

$8.97

In stock

25

CLAMP

90461-10148-00

—

$8.78

In stock

26

PIPE, PIVOT 1

8DF-21941-00-00

1
Out of stock

27

PIPE, PIVOT 2

8DF-21951-00-00

—

$53.55

In stock

28

RIVET

90269-07080-00

—

$3.37

In stock

29

COVER 1

8CR-2198F-00-00

1
Out of stock

30

PLATE, STRG BRACKET 1

8CR-2195E-00-00

—
Out of stock

31

RIVET, BLIND

90267-47197-00

—

$1.91

In stock

32

PANEL, SUB FRAME 1

8CR-21912-01-00

1
Out of stock

33

PLATE, BACK UP

8CR-23788-11-00

1
Out of stock

34

STAY 4

8CR-77128-00-00

1
Out of stock

35

FRAME UNDER 1

8CR-2196A-03-00

1
Out of stock

36

FRAME, UNDER 2

8CR-2196E-03-00

1
Out of stock

37

BRACKET, GUARD FITTING

8CR-21972-00-00

1
Out of stock

38

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

39

WASHER PLATE 829771780000

90201-05033-00

—
Out of stock

40

RIVET, BLIND(8CH)

90267-47187-00

—
Out of stock

41

BUMPER, FRONT 2

8CR-77512-00-00

—

$89.51

In stock

42

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

43

BRACKET, FRONT

8CR-21949-10-00

—

$20.51

In stock

44

BRACKET, FRONT BUMPER

8CR-21959-10-00

1
Out of stock

45

NUT, SELF-LOCKING

90185-08169-00

—

$7.09

In stock

46

BRACKET, 5

8CR-2196M-00-00

—

$4.98

In stock

47

BOLT, FLANGE

95817-08040-00

—

$5.43

In stock

48

COLLAR(8CR)

90387-0810F-00

—
Out of stock

49

NUT, FLANGE(JN5)

95707-08500-00

—

$1.49

In stock

50

CLAMP(4MX)

90465-06376-00

—

$7.08

In stock

51

COVER 3

8DM-2198J-00-00

1
Out of stock

52

REINEFORCEMENT, FRAME REAR 1

8CR-21923-02-00

1
Out of stock

53

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

54

BOLT, SMALL FLANGE

95027-08016-00

—
Out of stock

55

NUT, FLANGE(JN5)

95707-08500-00

—

$1.49

In stock

56

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

57

PROTECTOR, FRAME

8CR-21978-00-00

—

$22.77

In stock

58

PROTECTOR, FRAME

8CR-2197B-00-00

—

$22.54

In stock

59

HOOK

8CR-21973-00-00

1
Out of stock

60

RIVET, BLIND(8CR)

90267-47186-00

—

$2.31

In stock

61

BUTT0N

81K-2471F-00-00

—
Out of stock

62

RIVET, BLIND(81K)

90267-40135-00

1
Out of stock

63

REINEFORCEMENT, FRAME REAR 1

8CR-21921-01-00

1
Out of stock

64

BOLT, FLANGE

95817-10020-00

—

$6.17

In stock

65

BOLT,FLANGE

95817-10065-00

—

$4.72

In stock

66

NUT, FLANGE(8AB)

95707-10500-00

—

$1.66

In stock

67

WASHER, PLAIN(3BM)

92907-10200-00

—
Out of stock

68

WASHER PLATE 829771780000

90201-05033-00

—
Out of stock

69

RIVET, BLIND

90267-48177-00

—

$1.71

In stock

70

RIVET, BLIND(8CH)

90267-47187-00

—
Out of stock

71

PLUG (8H8)

90338-44093-00

—

$13.91

In stock

72

PLUG(8CJ)

90338-30256-00

—

$7.15

In stock

73

SPACER

8DF-21998-10-00

—

$23.63

In stock

74

PROTECTOR, FRAME 3

8CS-2197C-00-00

—
Out of stock

75

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

76

LINING, SHROUD 1

8CR-77261-00-00

1
Out of stock

77

LINING, SHROUD 2

8CR-77262-00-00

—

$28.62

In stock

78

LINING, SHROUD 3

8CR-77263-00-00

1
Out of stock

79

LINING, SHROUD 4

8CR-77264-00-00

—

$27.25

In stock

80

LINING, SHROUD 5

8CR-77265-00-00

1
Out of stock

81

LINING, SHROUD 6

8CR-77266-00-00

1
Out of stock

82

LINING, SHROUD 7

8CR-77267-01-00

—

$27.68

In stock

83

LINING,SHROUD 8

8CR-77268-00-00

—

$20.60

In stock

84

LINING, SHROUD 9

8CR-77269-00-00

1
Out of stock

85

DAMPER, NOISE 11

8CR-77271-00-00

—
Out of stock

86

TAPE, 5

8CR-7717J-00-00

1
Out of stock

87

TRIM 1

8CR-77165-00-00

—

$2.42

In stock

88

GRAPHIC 7

8DM-7711G-00-00

1
Out of stock

89

GRAPHIC 8

8DM-7711H-00-00

1
Out of stock

90

RIVET, BLIND

90267-48177-00

—

$1.71

In stock
← Emblem Frame 2 →
