2001 Yamaha VT500XLF 8DX3 Carburetor Diagram

← All diagrams

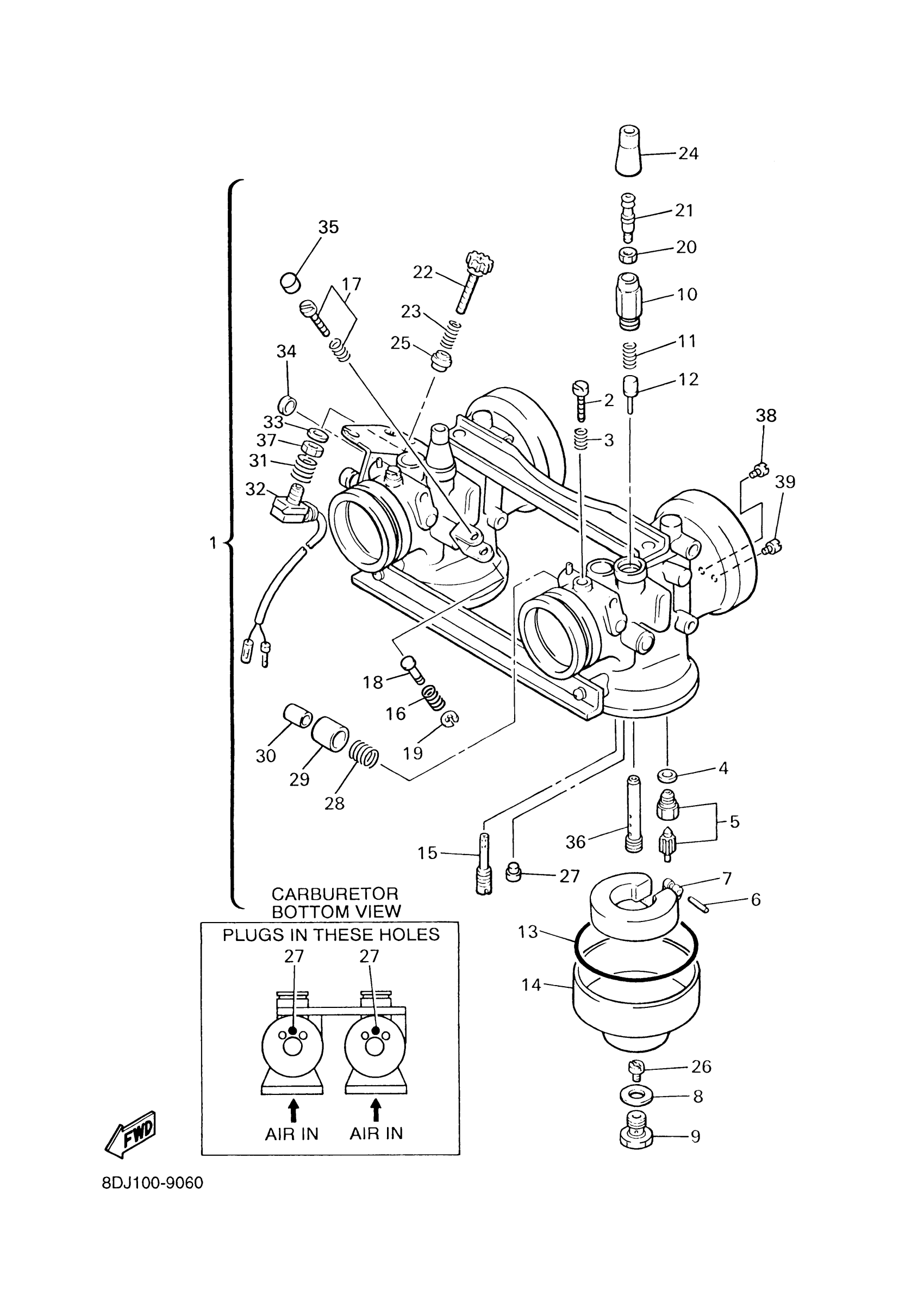

Find the part on the Carburetor diagram for your 2001 Yamaha VT500XLF 8DX3, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2001 Yamaha VT500XLF 8DX3 Carburetor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CARBURETOR ASSY

8DJ-14100-01-00

—

$818.99

In stock

2

SCREW, PILOT ADJUSTING

620-14211-00-00

1

$17.41

In stock

3

SPRING, AIR ADJUSTING

82A-14134-00-00

1

$8.22

In stock

4

WASHER, VALVE SEAT

214-14195-00-00

1

$6.11

In stock

5

NEEDLE VALVE ASSY

8DJ-14190-15-00

1

$46.49

In stock

6

PIN,FLOAT

8M6-14186-00-00

1

$9.46

In stock

7

FLOAT ASSY

8M6-14185-00-00

1

$85.35

In stock

8

GASKET

286-14198-00-00

1

$7.45

In stock

9

HOLDER

8M6-14261-00-00

1

$39.83

In stock

10

CAP, PLUNGER

8G8-14174-00-00

1

$23.77

In stock

11

SPRING, PLUNGER

127-14135-00-00

1

$6.40

In stock

12

PLUNGER, STARTER

8G8-14171-00-00

1

$26.92

In stock

13

GASKET, FLOAT CHAMBER

8M6-14126-00-00

1

$16.37

In stock

14

BODY, FLOAT CHAMBER

8M6-14181-00-00

—

$48.26

In stock

15

JET, PILOT (# 70)

193-14142-70-00

1
Out of stock

15

. JET, PILOT (#75)

193-14142-75-00

1
Out of stock

15

JET, PILOT (# 80)

193-14142-80-00

—

$10.09

In stock

16

. SPRING, THROTTLE STOP

3F7-14133-00-00

1
Out of stock

17

. STOP SCREW SET

12R-1490K-00-00

1
Out of stock

18

. ROD, PUSH

584-14992-00-00

1
Out of stock

19

. CLIP

256-14937-00-00

1
Out of stock

20

NUT, WIRE ADJUSTING

802-14161-00-00

—

$6.65

In stock

21

CABLE ADJUST SCREW SET

12G-14106-00-00

—

$17.66

In stock

22

SCREW,THROTTLE

80L-14122-00-00

—

$35.71

In stock

23

SPRING

8X0-14500-00-00

—

$17.91

In stock

24

CAP

8A7-14169-00-00

—

$15.80

In stock

25

RING

8X0-14184-00-00

—

$20.43

In stock

26

JET, MAIN (#125)

3G2-14231-25-00

—
Out of stock

26

JET, MAIN (#130)

3G2-14231-26-A0

—

$10.06

In stock

26

JET, MAIN (#135)

3G2-14231-27-00

—
Out of stock

26

JET, MAIN (#145)

3G2-14231-29-00

—
Out of stock

26

JET,MAIN #122.5

3G2-1423A-75-A1

—
Out of stock

26

JET,MAIN #132.5

3G2-1423A-77-00

—

$12.17

In stock

26

JET,MAIN #137.5

3G2-1423A-78-00

—
Out of stock

26

JET,MAIN #142.5

3G2-1423A-79-00

—

$8.02

In stock

26

. JET, MAIN (#1213)

3G2-1423E-48-00

1
Out of stock

26

JET, MAIN (#126.3)

3G2-1423E-50-00

—

$11.38

In stock

26

JET, MAIN (#128.8)

3G2-1423E-51-00

—

$9.98

In stock

26

JET, MAIN (#131.3)

3G2-1423E-52-00

—

$11.18

In stock

26

JET, MAIN(#133.8)

3G2-1423E-53-00

—

$11.47

In stock

26

JET, MAIN (#136.3)

3G2-1423E-54-00

1
Out of stock

26

JET, MAIN (#138.8)

3G2-1423E-55-00

—

$12.09

In stock

26

JET, MAIN (#141.3)

3G2-1423E-56-00

—

$10.45

In stock

26

JET MAIN (#143.8)

3G2-1423E-57-00

—

$12.58

In stock

26

JET, MAIN #148.8

3G2-1423E-59-00

—

$11.08

In stock

27

CAP

8V0-14118-00-00

—

$12.45

In stock

28

. SPRING, THROTTLE 2

80L-14932-00-00

1
Out of stock

29

COLLAR

80L-14534-00-00

—

$6.31

In stock

30

COLLAR

80L-14535-00-00

—

$10.28

In stock

31

SPRING, THROTTLE STOP

8X0-14133-00-00

—

$15.40

In stock

32

SWITCH, CARBURETOR

87S-8259A-01-00

—

$73.57

In stock

33

WASHER, PLUG SCREW

22F-14117-00-00

—

$6.38

In stock

34

COLLAR

80L-14264-00-00

—

$6.31

In stock

35

. CAP

620-14225-00-00

1
Out of stock

36

NOZZLE, MAIN

8Y2-14941-3D-00

—

$38.54

In stock

37

NUT

8X0-14358-00-00

—

$6.80

In stock

38

. PILOT JET, AIR (08)

239-14172-08-00

1
Out of stock

39

. PILOT JET, AIR (08)

239-14172-08-00

1
Out of stock
