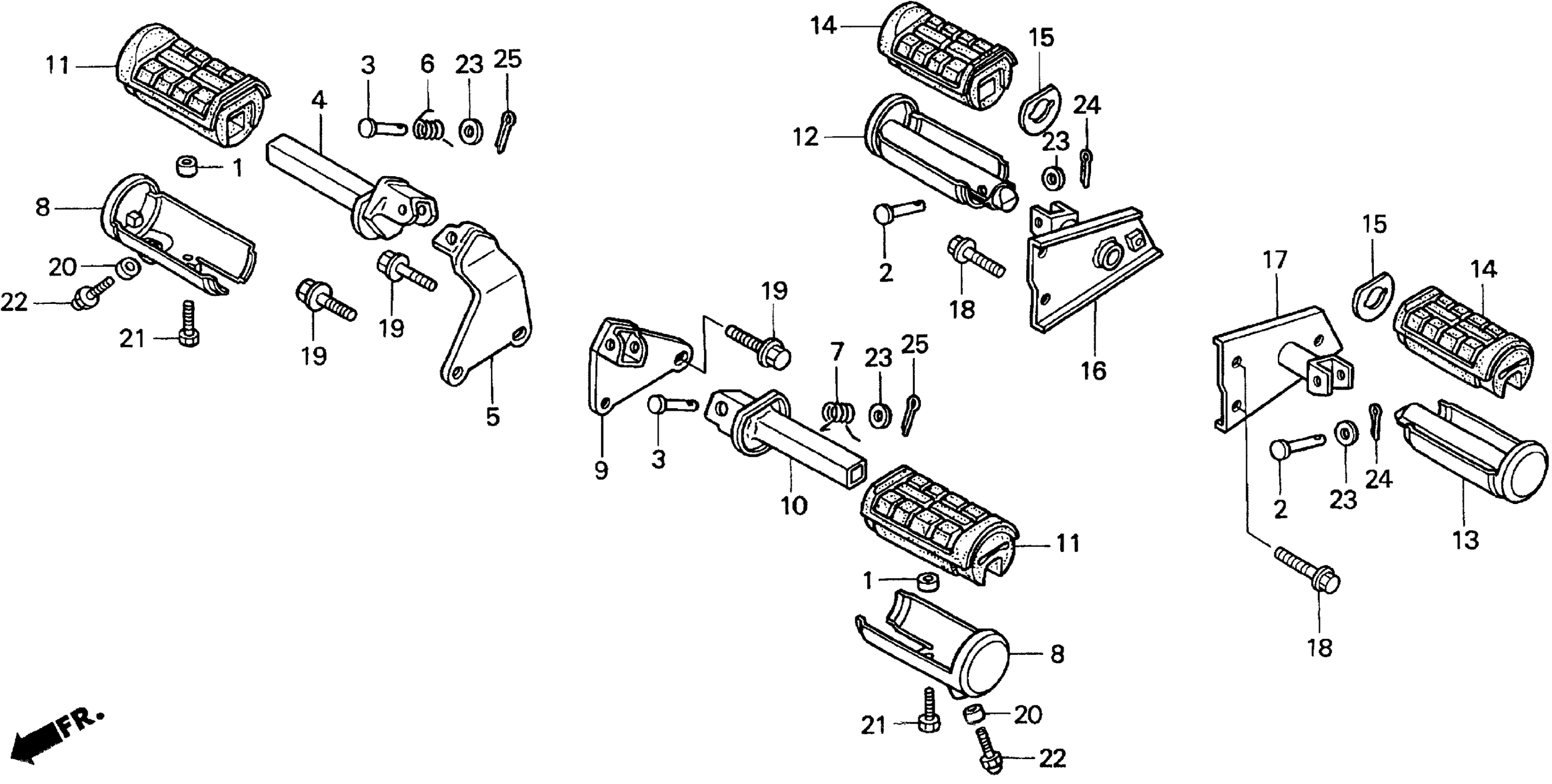

Honda VT1100TA (01) SHADOW 1100AMERICAN CLASSIC EDITION TOURER, USA, VIN# 1HFSC370-1A300001 STEP Diagram

#

Description
Price

1

COLLAR, CHAIN CASE

40515-413-000

$2.92

2

PIN, STEP BAR JOINT

50603-KB4-000

$4.84

3

PIN, STEP BAR JOINT

50603-033-010

$3.30

4

BAR, R. STEP

50612-MAH-000

Unavailable

5

BRACKET, R. STEP

50615-MAH-000

$92.23

6

SPRING, R. STEP RETURN

50617-MAH-000

Unavailable

7

SPRING, STEP RETURN

50617-MB1-700

$5.80

8

STOPPER, STEP RUBBER

50619-MK7-010

$14.06

9

BRACKET, L. STEP

50625-MAH-A80

Unavailable

9

BRACKET, L. STEP This part replaces 50625-MAH-000.

50625-MAH-A80

Unavailable

10

BAR, L. STEP (COO)

50642-MFR-305

$16.18

10

BAR, L. STEP (COO) This part replaces 50642-MM8-000.

50642-MFR-305

$16.18

11

RUBBER, MAIN STEP (COO)

50661-MFR-305

$9.19

11

RUBBER, MAIN STEP (COO) This part replaces 50661-MK7-000.

50661-MFR-305

$9.19

12

BAR, R. PILLION STEP

50711-MM8-000

Unavailable

13

BAR, L. PILLION STEP

50712-MM8-000

Unavailable

14

RUBBER, PILLION STEP

50713-MK7-000

Unavailable

15

WASHER, PILLION STEP

50714-MK7-000

$5.05

16

BRACKET, R. PILLION STEP (SOURCE: VINTAGE PARTS INC.)

50715-MBC-750

Unavailable

17

BRACKET, L. PILLION STEP (NOT AVAILABLE)

50815-MBC-750

Unavailable

18

BOLT, SPECIAL FLANGE (10X16)

90109-KN8-730

$4.65

19

BOLT, SPECIAL FLANGE (8X26)

90183-438-000

$4.85

20

COLLAR, RR. TURN SIGNAL MOUNTING

90324-303-000

$5.06

21

BOLT, HEX. (6X16)

92101-06016-0A

$1.49

22

BOLT, CAP (8X18)

92501-08018-0B

$12.98

23

WASHER, PLAIN (8MM)

94101-08000

$1.49

24

PIN, COTTER (1.6X25) This part replaces 94201-16150.

94201-16250

$1.49

24

PIN, COTTER (1.6X25)

94201-16250

$1.49

25

PIN, SPLIT (2.0X15)

94201-20150

$1.49
