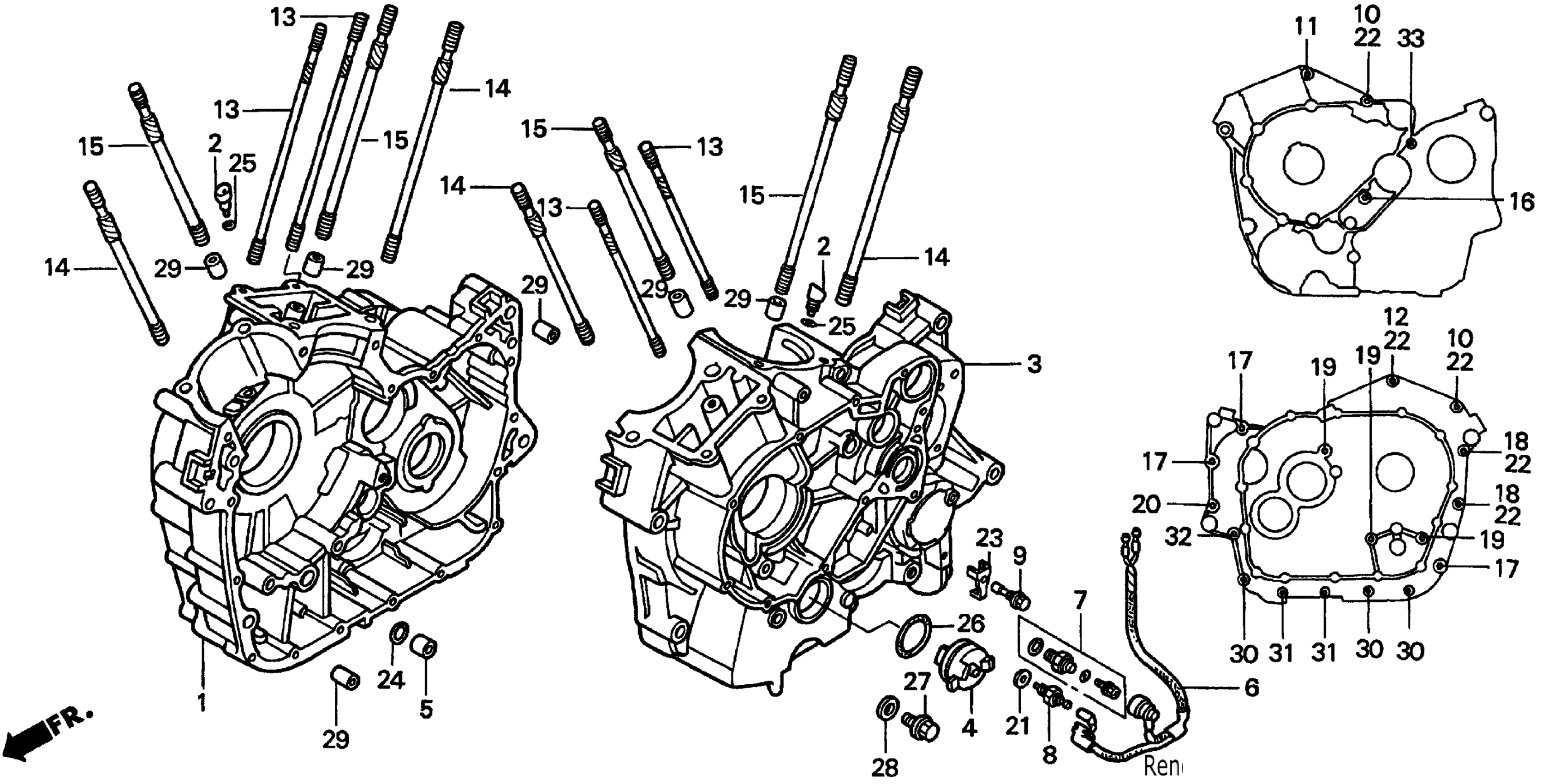

Honda VT1100TA (01) SHADOW 1100AMERICAN CLASSIC EDITION TOURER, USA, VIN# 1HFSC370-1A300001 CRANKCASE Diagram

#

Description
Price

1

CRANKCASE, R.

11100-MBC-000

Unavailable

2

JET, OIL

11140-MAA-A00

$11.20

3

CRANKCASE, L. (SOURCE: VINTAGE PARTS INC.)

11200-MBC-000

Unavailable

4

PLUG, L. CRANKCASE

11211-MK7-770

$29.02

5

COLLAR, O-RING

15155-300-000

$3.47

6

SUB-HARNESS A (NOT AVAILABLE)

32101-MAH-000

Unavailable

7

SWITCH ASSY., OIL PRESSURE (DENSO)

35500-MJ4-024

$42.43

8

SWITCH ASSY., NEUTRAL (TOYO)

35600-KE8-003

$18.90

9

BOLT, ORIFICE (1.6MM)

90002-MG8-000

$18.00

10

BOLT, FLANGE (8X125)

90005-MG8-000

$5.71

11

BOLT, SPECIAL (6X12)

90006-MAH-000

$4.07

12

BOLT, FLANGE (8X136)

90006-MG8-000

$7.03

13

BOLT, STUD (8X259)

90011-MAH-000

$11.62

14

BOLT, STUD (10X269)

90012-MBC-003

$17.84

15

BOLT, STUD (10X25)

90013-MBC-003

$18.84

16

BOLT, UBS (8X110)

90030-MS9-750

$10.59

17

BOLT, FLANGE (8X45)

90052-MG8-000

$4.59

18

BOLT, FLANGE (8X80)

90053-MG8-000

$5.70

19

BOLT, FLANGE (8X80)

90053-MM8-680

$5.67

20

BOLT, FLANGE (8X100)

90054-MG8-000

$7.02

21

WASHER, NEUTRAL

90443-MJ6-000

$1.92

22

WASHER, SEALING (8MM)

90441-MG8-000

$2.28

23

PLATE, SEALING (6MM)

90444-MG8-000

$4.89

24

O-RING (14.8X2.4) (ARAI)

91303-KF0-003

$1.69

25

O-RING (5X1.7) (ARAI)

91305-MG7-003

$2.92

26

O-RING (35.3X2.4) (NOK)

91351-MG7-004

$7.99

27

BOLT, DRAIN PLUG (14MM)

92800-14000

$3.67

28

WASHER, DRAIN PLUG (14MM)

94109-14000

$1.49

29

PIN, DOWEL (14X20)

94301-14200

$2.28

30

BOLT, FLANGE (6X50)

95701-06050-07

$1.49

31

BOLT, FLANGE (6X90)

95701-06090-07

$2.39

32

BOLT, FLANGE (10X105) (NOT AVAILABLE)

95701-10105-07

Unavailable

33

BOLT, FLANGE (6X100)

96001-06100-07

$2.15
