2008 Suzuki VS1400 Rear Swinging Arm Diagram

← All diagrams

Find the part on the Rear Swinging Arm diagram for your 2008 Suzuki VS1400, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

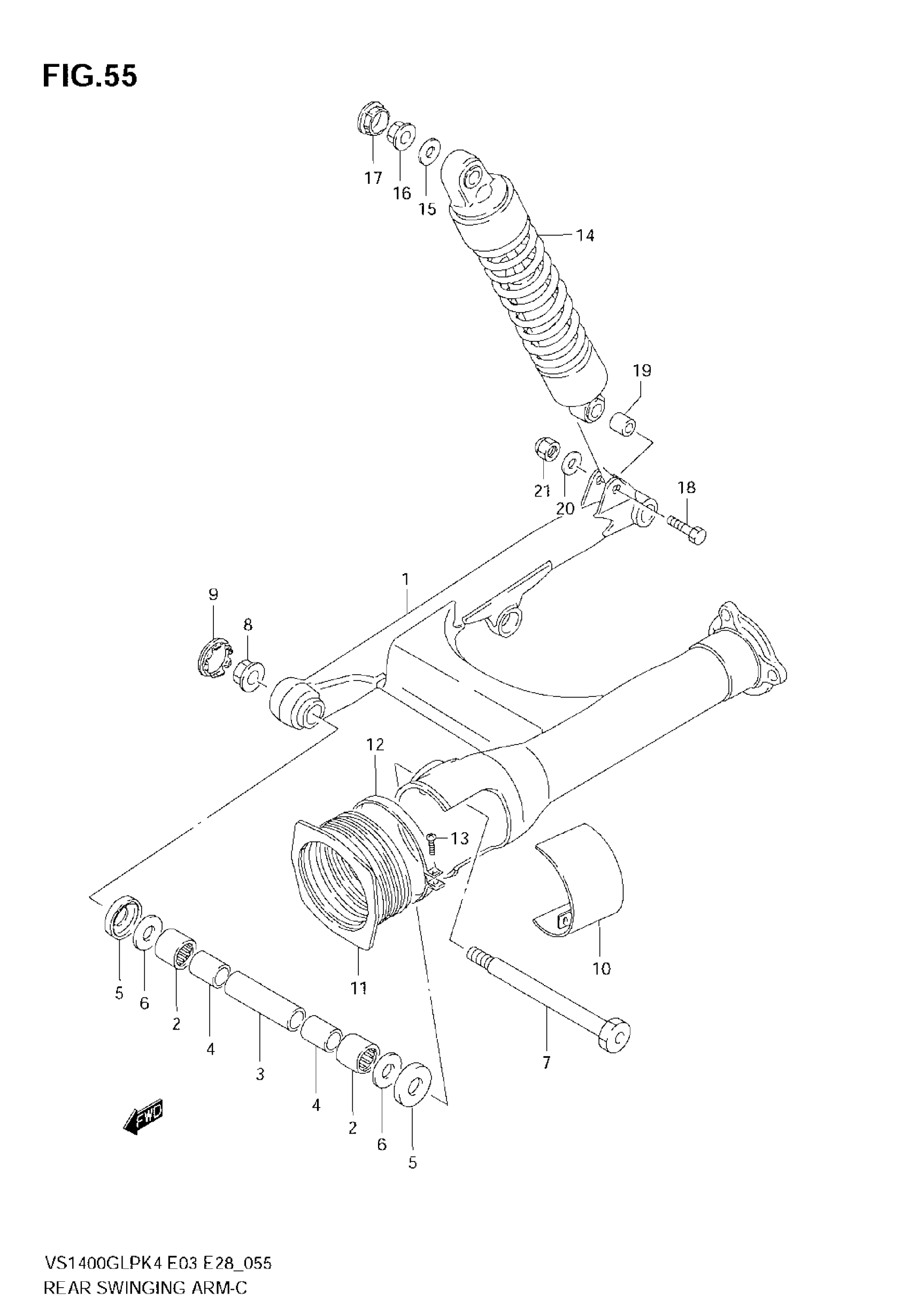

2008 Suzuki VS1400 Rear Swinging Arm Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SWINGING ARM, REAR (BLACK) | MODEL K4 FOR NZ1

61100-38B01-YAY

1
Out of stock

1

SWINGING ARM, REAR (SILVER) | MODEL K4 FOR NZ2

61100-38B01-YD8

1
Out of stock

1

SWINGING ARM, REAR (BLACK) | MODEL K5/K6/K7/K8 FOR YAY

61100-38B01-YAY

1
Out of stock

1

SWINGING ARM, REAR (GRAY) | MODEL K5 FOR YU8

61100-38B01-YU8

1
Out of stock

1

SWINGING ARM, REAR (RED) | MODEL K6 FOR YHL

61100-38B01-YHL

1
Out of stock

1

SWINGING ARM, REAR (BLUE) | MODEL K7 FOR YBA

61100-38B01-YBA

1
Out of stock

1

SWINGING ARM, REAR (GOLD) | MODEL K8 FOR YLC

61100-38B01-YLC

1
Out of stock

2

BEARING (22X29X30)

09263-22017

2
Out of stock

3

SPACER, CENTER

61282-38B00

1
Out of stock

4

SPACER, PIVOT

61251-38B00

2
Out of stock

5

SEAL This part replaces 61262-14A00.

61262-14A01

2
Out of stock

6

THRUST WASHER

08211-16341

2
Out of stock

7

SHAFT, PIVOT

61211-38B00

1
Out of stock

8

NUT

08319-3114A

1
Out of stock

9

CAP, RH | RH

61222-38A01

1
Out of stock

10

CAP, LH (BLACK) | MODEL K4 FOR NZ1

61230-38B00-YAY

1
Out of stock

10

CAP, LH (SILVER) | MODEL K4 FOR NZ2

61230-38B00-YD8

1
Out of stock

10

CAP, LH (BLACK) | MODEL K5/K6/K7/K8 FOR YAY

61230-38B00-YAY

1
Out of stock

10

CAP, LH (GRAY) | MODEL K5 FOR YU8

61230-38B00-YU8

1
Out of stock

10

CAP, LH (RED) | MODEL K6 FOR YHL

61230-38B00-YHL

1
Out of stock

10

CAP, LH (BLUE) | MODEL K7 FOR YBA

61230-38B00-YBA

1
Out of stock

10

CAP, LH (GOLD) | MODEL K8 FOR YLC

61230-38B00-YLC

1
Out of stock

11

BOOT,PROPELLER This part replaces 61372-38B00.

61372-38B01

1
Out of stock

12

CLAMP This part replaces 09402-92306.

09402-92306-XC0

1
Out of stock

13

SCREW

03211-0425B

1
Out of stock

14

ABSORBER ASSY, REAR SHOCK

62100-38B10

2
Out of stock

15

WASHER, UPPER (10.5X20X2.3)

09160-10123

2
Out of stock

16

NUT

08316-1010B

2
Out of stock

17

CAP, UPPER

95672-24A00

2
Out of stock

18

BOLT, LOWER RH (10X39)

09100-10247

1
Out of stock

19

SPACER, LOWER RH (10.2X14X20.7)

09180-10139

1
Out of stock

20

WASHER, LOWER (10.5X24X2.3) This part replaces 09160-10127.

09160-10093

2
Out of stock

21

NUT

08313-10107

2
Out of stock
