1986 Kawasaki Voyager Battery Case Diagram

← All diagrams

Find the part on the Battery Case diagram for your 1986 Kawasaki Voyager, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

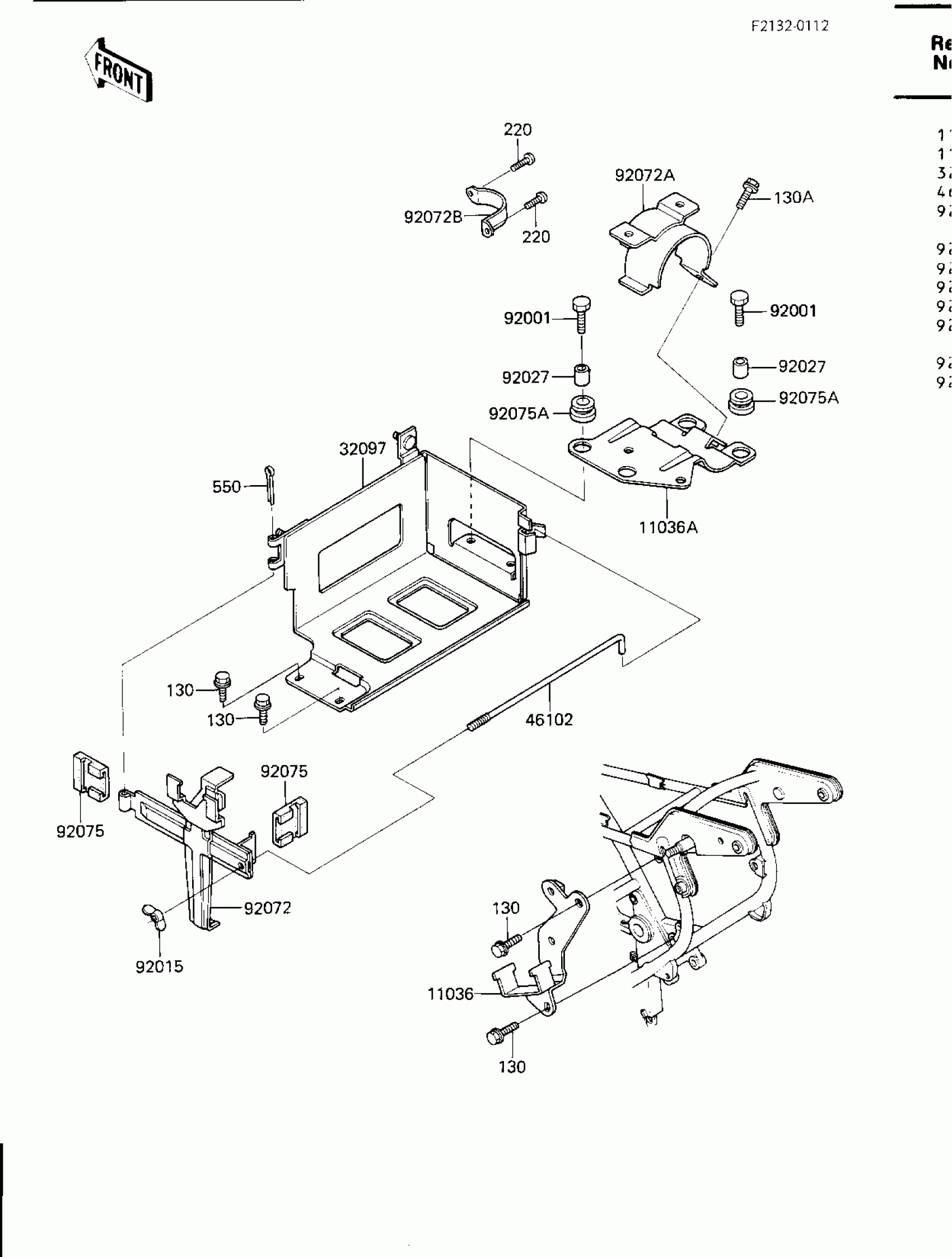

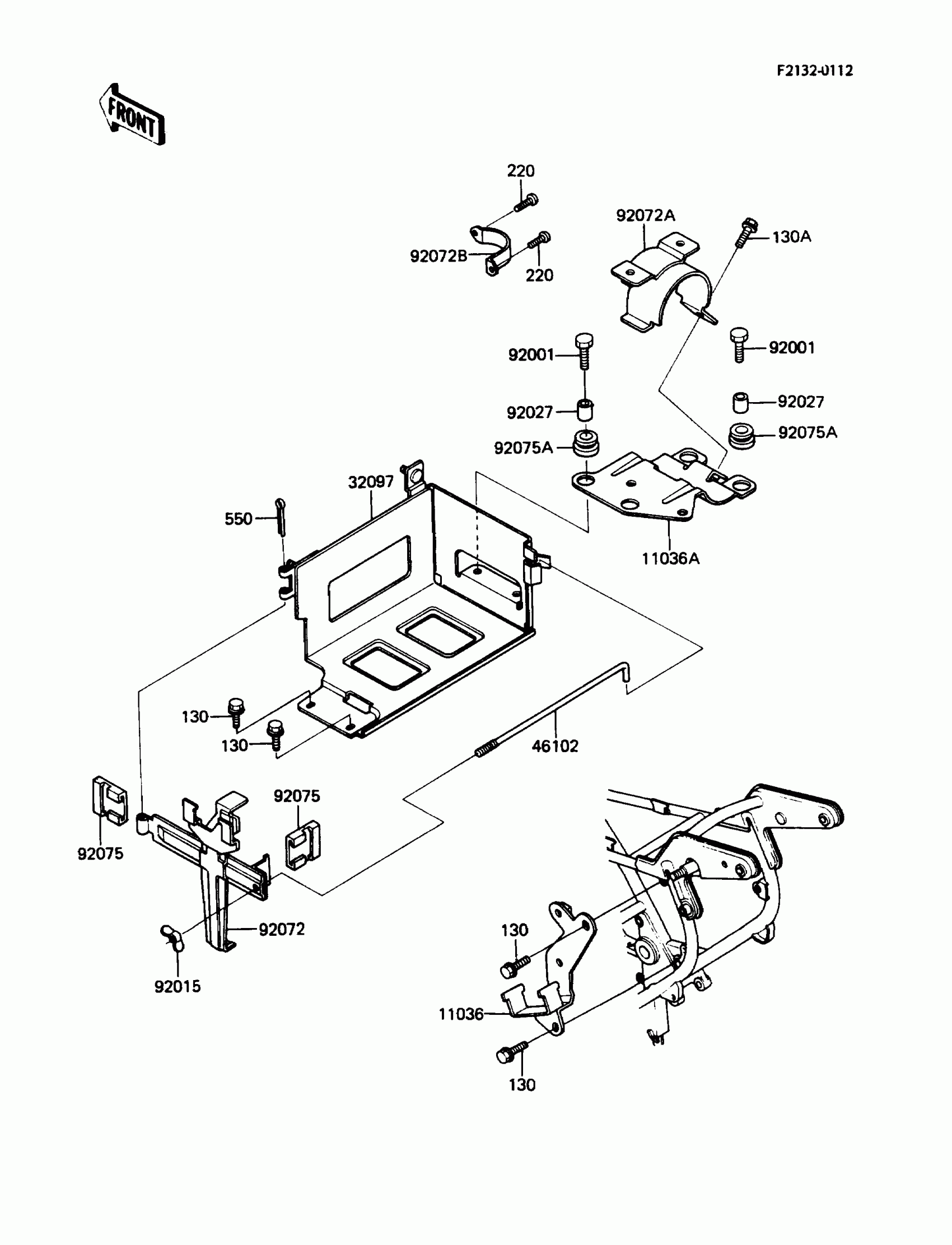

1986 Kawasaki Voyager Battery Case Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11036

BRACKET-A,REGULATOR

11036-1973

1
Out of stock

11036A

BRACKET-A,FUEL PUMP

11036-1974

1
Out of stock

32097

CASE-BATTERY

32097-1066

1

$81.62

In stock

46102

ROD

46102-1065

1

$5.76

In stock

92001

BOLT,6X20

92001-1773

1

$3.58

In stock

92015

NUT,AIR CLEANER CAP

92016-062

1
Out of stock

92027

COLLAR 6.8X10X10.5

92027-120

1

$3.97

In stock

92072

BAND,BATTERY

92072-1098

1

$24.75

In stock

92072A

BAND,FUEL PUMP

92072-1099

1

$11.36

In stock

92072B

BAND,FILTER

92072-1100

1

$3.49

In stock

92075

DAMPER,BATTERY BAND

92075-1476

1
Out of stock

92075A

DAMPER

92075-277

1

$2.20

In stock

130

BOLT-FLANGED,6X10

130C0610

1
Out of stock

130A

BOLT-FLANGED,6X12

130C0612

1
Out of stock

220

SCREW PAN HEAD 4X10

220B0410

1
Out of stock

550

1

$1.81

In stock
