1987 Yamaha V-MAX (VMX540L) Steering Diagram

← All diagrams

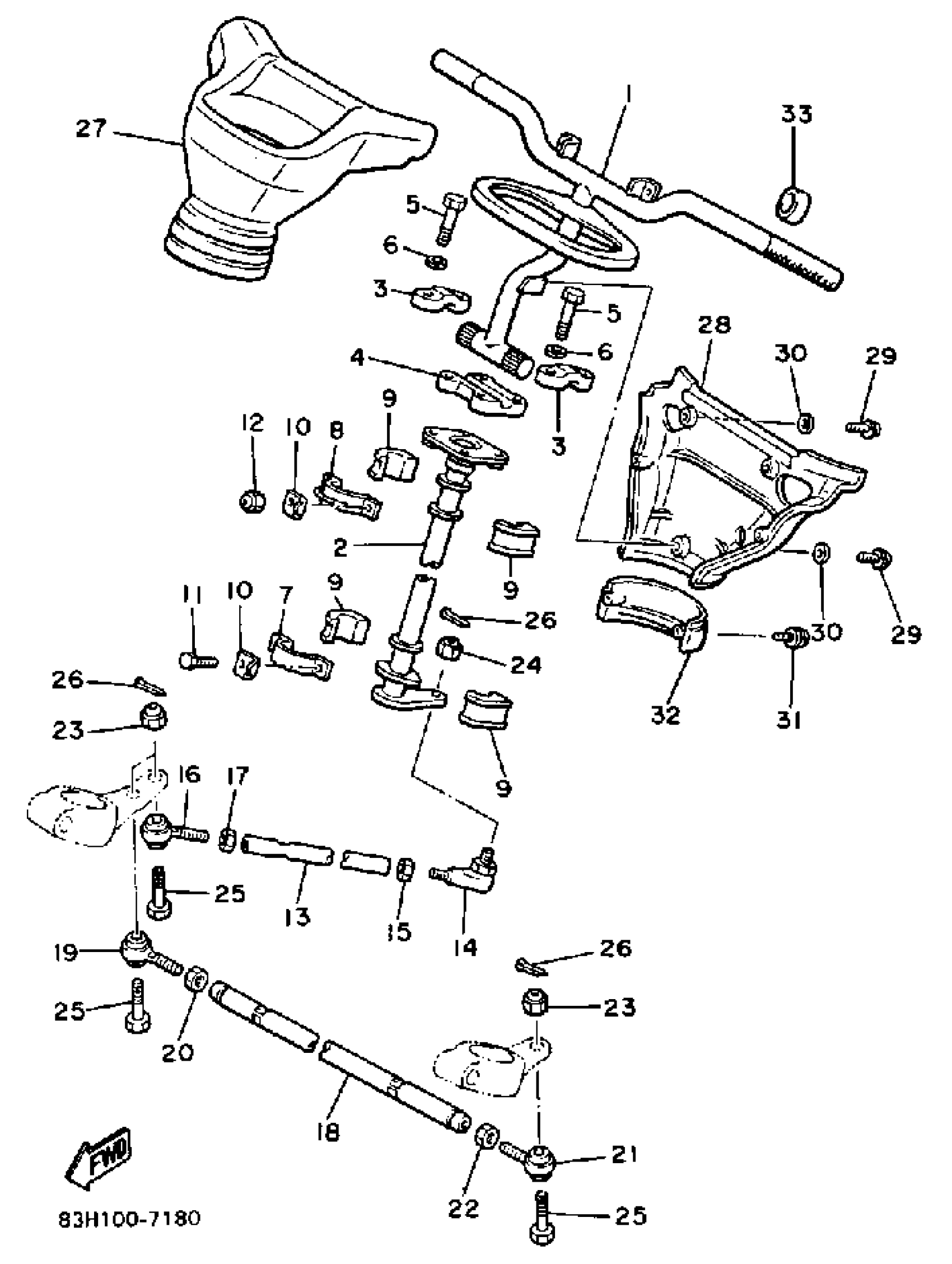

Find the part on the Steering diagram for your 1987 Yamaha V-MAX (VMX540L), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

1987 Yamaha V-MAX (VMX540L) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

COLUMN, STEERING

8U9-23811-00-00

1
Out of stock

2

COLUMN, STEERING 2

8M6-23813-00-00

1
Out of stock

3

HOLDER, HANDLE UPPER

1E6-23441-00-00

1

$22.38

In stock

4

HANDLE, HOLDER

164-23441-01-98

—
Out of stock

5

BOLT, HEXAGON

97017-08055-00

1

$6.88

In stock

6

YBS67-8 WASHER, SPRING

92990-08100-00

1

$4.52

In stock

7

BRACKET, STEERING LOWER

84M-23868-00-00

—

$32.05

In stock

8

HOLDER, BEARING

84M-23872-00-00

—

$16.78

In stock

9

BEARING, STEERING

8F3-23812-00-00

1

$9.89

In stock

10

WASHER, LOCK 1

8AC-23894-01-00

1

$3.62

In stock

11

BOLT, HEXAGON

97017-08016-00

1
Out of stock

12

NUT, NYLON

95717-08300-00

1

$2.57

In stock

13

ROD,STEERING RELAY

85L-23821-00-00

1
Out of stock

14

JOINT, UNIVERSAL 1

86X-23841-00-00

1

$51.36

In stock

15

NUT (682)

95380-10700-00

1

$5.78

In stock

16

JOINT, UNIVERSAL 3

87S-23847-01-00

—

$44.71

In stock

17

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

18

ROD, TIE

8M6-23831-00-00

1
Out of stock

19

JOINT, UNIVERSAL 3

87S-23847-01-00

—

$44.71

In stock

20

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

21

JOINT, UNIVERSAL 2

87S-23845-01-00

—

$45.86

In stock

22

NUT (682)

95380-10700-00

1

$5.78

In stock

23

NUT, NYLON

95707-10300-00

—

$6.68

In stock

24

NUT, SELF-LOCKING (8J8)

90185-10085-00

—

$2.57

In stock

25

BOLT, PIN HOLE (8M6)

90102-10044-00

—

$12.18

In stock

26

PIN, COTTER

91490-25020-00

—

$2.94

In stock

27

PAD, STEERING

8L8-23815-01-00

1
Out of stock

28

. PAD, STEERING

8L8-23817-02-00

1
Out of stock

29

SCREW, PAN HEAD W/WASHER

97607-05112-00

—

$6.69

In stock

30

WASHER, PLATE 8067717800

90201-05029-00

—

$5.12

In stock

31

SCREW, PAN HEAD WITH WASHER

97607-04314-00

1
Out of stock

32

COVER, STEERING

8Y0-23818-00-00

—

$16.45

In stock

33

WASHER, LOCK

(8X6-23857-00-00)

1
Out of stock
