1985 Yamaha V-MAX (VMX540J) AIR Cleaner Diagram

← All diagrams

Find the part on the AIR Cleaner diagram for your 1985 Yamaha V-MAX (VMX540J), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

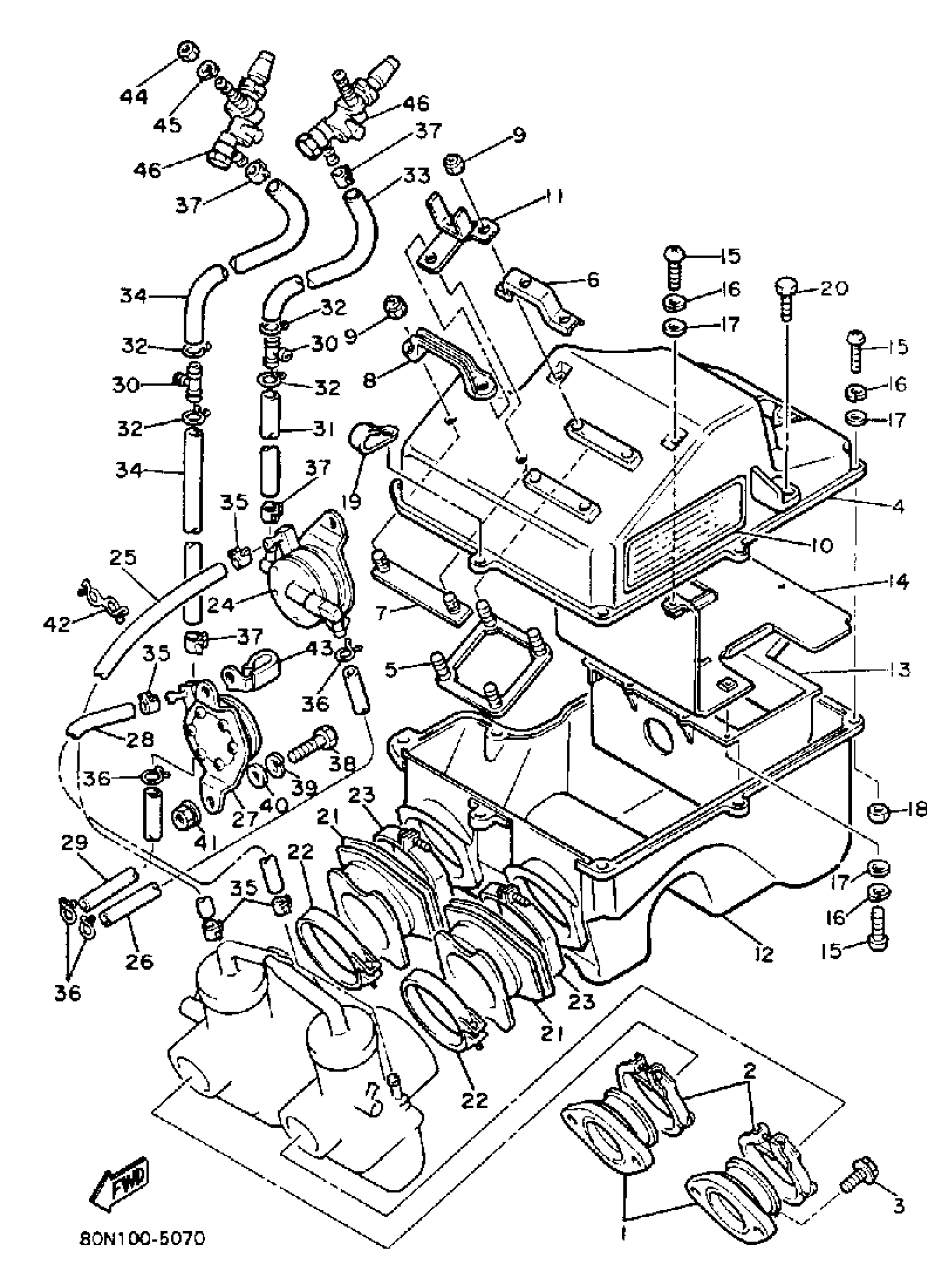

1985 Yamaha V-MAX (VMX540J) AIR Cleaner Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

MANIFOLD, INTAKE

84M-13555-00-00

1
Out of stock

2

BAND

86M-13575-00-00

1

$16.45

In stock

3

BOLT, SMALL FLANGE

95027-08020-00

1
Out of stock

4

SILENCER, INTAKE 1

8M6-14431-00-00

1
Out of stock

5

PLATE, CLNR CS FTNG

8U9-14484-00-00

1
Out of stock

6

BRACKET, IGN COIL

8U9-82316-00-00

1
Out of stock

7

PLATE, CLNR CS FTNG

8M6-14484-00-00

1
Out of stock

8

STAY, THRTL VALVE

8M6-14497-00-00

1
Out of stock

9

NUT, NYLON

95707-06300-00

1

$3.20

In stock

10

LABEL, CAUTION

8A5-14488-00-00

1
Out of stock

11

BRACKET

80N-85542-00-00

1
Out of stock

12

SILENCER,INTAKE 2

8M6-14441-01-00

1
Out of stock

12

SILENCER,INTAKE 2

8M6-14441-01-00

1
Out of stock

13

PLATE, ELEMENT

8R9-14472-00-00

1
Out of stock

14

PLATE

8R9-14477-00-00

1
Out of stock

15

SCREW, PAN HEAD(6B0)

97885-05016-00

1

$3.96

In stock

16

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

17

WASHER, PLAIN (646)

92990-05600-00

—
Out of stock

18

NUT, HEXAGON SMALL

95317-05700-00

—

$6.18

In stock

19

CLAMP

90465-08028-00

1

$4.62

In stock

20

BOLT, WITH WASHER(2WG)

90119-06172-00

—

$5.83

In stock

21

JOINT, AIR CLNR 1

8U9-14453-00-00

1
Out of stock

22

CLAMP, HOSE (29L)

90460-68230-00

—
Out of stock

23

CLAMP, HOSE

90460-79188-00

1
Out of stock

24

FUEL PUMP ASY

8U9-24410-01-00

1
Out of stock

25

TUBE,FLEXIBLE VINYL(85R)

91A30-05080-00

—

$16.89

In stock

26

HOSE (L450)

90445-10144-00

—

$4.52

In stock

27

FUEL PUMP ASY

8U9-24420-01-00

1
Out of stock

28

TUBE, FLEXIBLE VINYL(8AK)

91A20-05080-00

—

$12.58

In stock

29

HOSE (L450)

90445-10144-00

—

$4.52

In stock

30

PIPE, JOINT

815-24379-00-00

—

$19.74

In stock

31

TUBE, FLEXIBLE(3NV)

91A21-07020-00

—

$8.95

In stock

32

CLIP (8J7)

90467-11009-00

—

$7.55

In stock

33

TUBE, FLEXIBLE(3NV)

91A21-07020-00

—

$8.95

In stock

34

TUBE, FLEXIBLE(3NV)

91A21-07020-00

—

$8.95

In stock

35

CLIP (8A1)

90467-09026-00

—

$2.72

In stock

36

CLIP

90467-090A2-00

—

$2.51

In stock

37

CLIP

90467-11028-00

1

$5.14

In stock

38

BOLT (661)

97013-06012-00

—

$4.71

In stock

39

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

40

WASHER, PLATE (4H7)

90201-061A5-00

—

$5.86

In stock

40

WASHER, PLAIN (646)

92990-06600-00

—

$2.48

In stock

41

NUT, FLANGE(7NB)

95780-06500-00

—

$1.91

In stock

42

CLAMP(4MX)

90465-06376-00

—

$7.08

In stock

42

UNAVAILABLE IN PRICE BOOK (90465-08125) (K)

90495-08135-00

1
Out of stock

43

CLAMP

90464-10038-00

—
Out of stock

44

NUT, HEXAGON SMALL

95317-12700-00

—

$6.17

In stock

45

YBS67-12 WASHER,SPRING

92990-12100-00

—

$6.68

In stock

46

FUEL COCK ASSEMBLY

84M-24500-00-00

1
Out of stock
