2016 Yamaha V-MAX (VMX17GL) Electrical 1 Diagram

← All diagrams

Find the part on the Electrical 1 diagram for your 2016 Yamaha V-MAX (VMX17GL), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

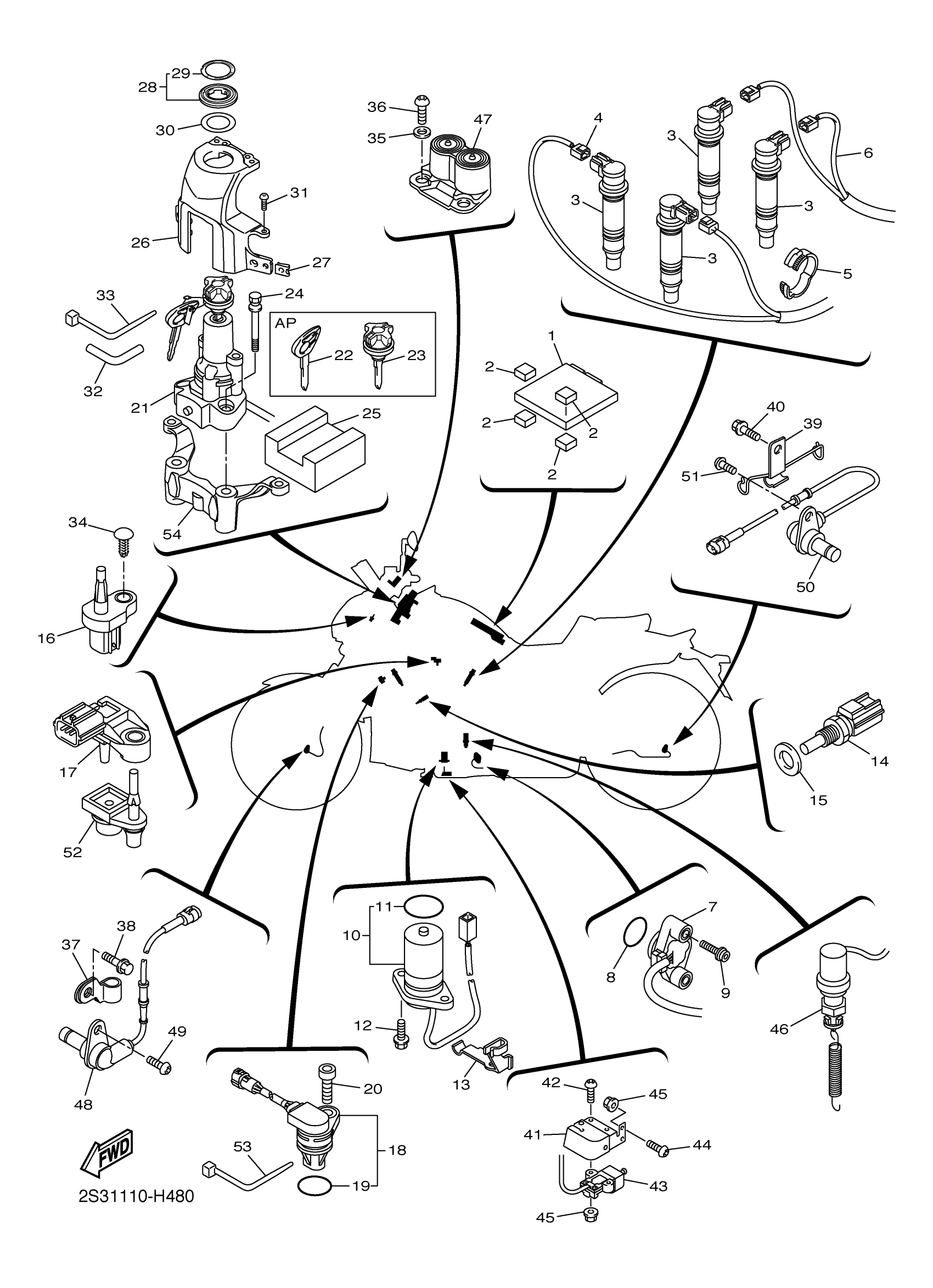

2016 Yamaha V-MAX (VMX17GL) Electrical 1 Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

ENGINE CONTROL UNIT ASSY

2S3-8591A-A1-00

—
Out of stock

2

DAMPER

2RH-21747-00-00

1

$2.42

In stock

3

IGNITION COIL ASSY

5VY-82310-00-00

1

$149.68

In stock

4

WIRE, SUB LEAD

2S3-82509-10-00

1

$45.03

In stock

5

CLAMP

90464-25005-00

1

$2.62

In stock

6

WIRE, SUB LEAD

2S3-82509-20-00

1

$49.02

In stock

7

NEUTRAL SWITCH ASSY

2S3-82540-01-00

1
Out of stock

8

O-RING

93210-21001-00

1

$4.77

In stock

9

BOLT, HEXAGON SOCKET HEAD

90110-05054-00

1
Out of stock

10

OIL LEVEL GAUGE ASSY

2S3-85720-00-00

—

$79.09

In stock

11

O-RING

5VY-8A8E0-00-00

1

$10.94

In stock

12

BOLT, FLANGE

95022-06016-00

1

$3.32

In stock

13

CLAMP

2S3-85724-00-00

—

$14.98

In stock

14

THERMOSENSOR ASSY

8CC-85790-01-00

1

$86.91

In stock

15

WASHER, PLATE 3412175700

90201-12172-00

1

$2.91

In stock

16

SENSOR, AIR TEMPERATURE

5YU-85886-00-00

—

$29.26

In stock

17

SENSOR, PRESSURE

1WS-82380-00-00

—
Out of stock

18

SENSOR, CAM POSITI

2S3-85896-02-00

1

$86.60

In stock

19

O-RING

4D9-81168-00-00

—

$3.71

In stock

20

BOLT,SOCKET HEAD

91314-06020-00

—

$2.05

In stock

21

MAIN SWITCH STEERING LOCK

2S3-82501-00-00

—

$352.58

In stock

22

BLANK KEY

5PX-82511-09-00

—
Out of stock

23

KEY, MAIN SWITCH

2S3-82511-09-00

—

$75.05

In stock

24

BOLT

90109-08212-00

—

$11.38

In stock

25

DAMPER

2S3-28372-00-00

1
Out of stock

26

STAY

2S3-2117A-00-00

—
Out of stock

27

NUT, SPRING(4ES)

90183-06069-00

1

$5.93

In stock

28

CAP, SWITCH

2S3-82552-00-00

—

$74.02

In stock

29

PLATE, MARK

2S3-8257H-00-00

—

$17.98

In stock

30

SEAL

5GJ-28307-00-00

—

$1.75

In stock

31

BOLT, BUTTON HEAD

92012-06012-00

—

$2.49

In stock

32

HOSE (L200)

90445-07176-00

—

$7.11

In stock

33

BAND

1UA-82591-00-00

—
Out of stock

34

RIVET(81E)

90269-05055-00

—

$7.02

In stock

35

WASHER, PLATE (8U7)

90201-067F9-00

—

$2.78

In stock

36

BOLT, BUTTON HEAD

92017-06016-00

—
Out of stock

37

HOLDER

2S3-84387-00-00

—

$10.69

In stock

38

BOLT, FLANGE(2UJ)

95024-06012-00

—
Out of stock

39

HOLDER

2S3-8431U-00-00

—

$20.80

In stock

40

BOLT, FLANGE(2UJ)

95024-06012-00

—
Out of stock

41

BRKT.,SWITCH

2S3-27876-00-00

—

$36.54

In stock

42

BOLT, BUTTON HEAD

92014-05025-00

—

$7.03

In stock

43

SWITCH, SIDE STAND

2S3-82566-01-00

—

$109.40

In stock

44

BOLT, BUTTON HEAD

92014-05020-00

—

$6.15

In stock

45

NUT, U FLANGE

95604-05200-00

—
Out of stock

46

STOP SWITCH ASSY

2S3-82530-02-00

—
Out of stock

47

SWITCH, METER CONTROL

2S3-8358J-01-00

—

$151.37

In stock

48

WHEEL SENSOR ASSY, FRONT

2S3-85970-01-00

—
Out of stock

49

BOLT, BUTTON HEAD(4NK)

92014-06014-00

—
Out of stock

50

WHEEL SENSOR ASSY, REAR

2S3-85980-01-00

—
Out of stock

51

BOLT, BUTTON HEAD(4NK)

92014-06014-00

—
Out of stock

52

GROMMET

2S3-14435-00-00

—

$17.34

In stock

53

BAND

1UA-82591-00-00

—
Out of stock

54

STAY, MAIN SWITCH

2S3-82514-00-00

—

$108.46

In stock
