2012 Yamaha V-MAX CA (VMX17BCB) Taillight Diagram

← All diagrams

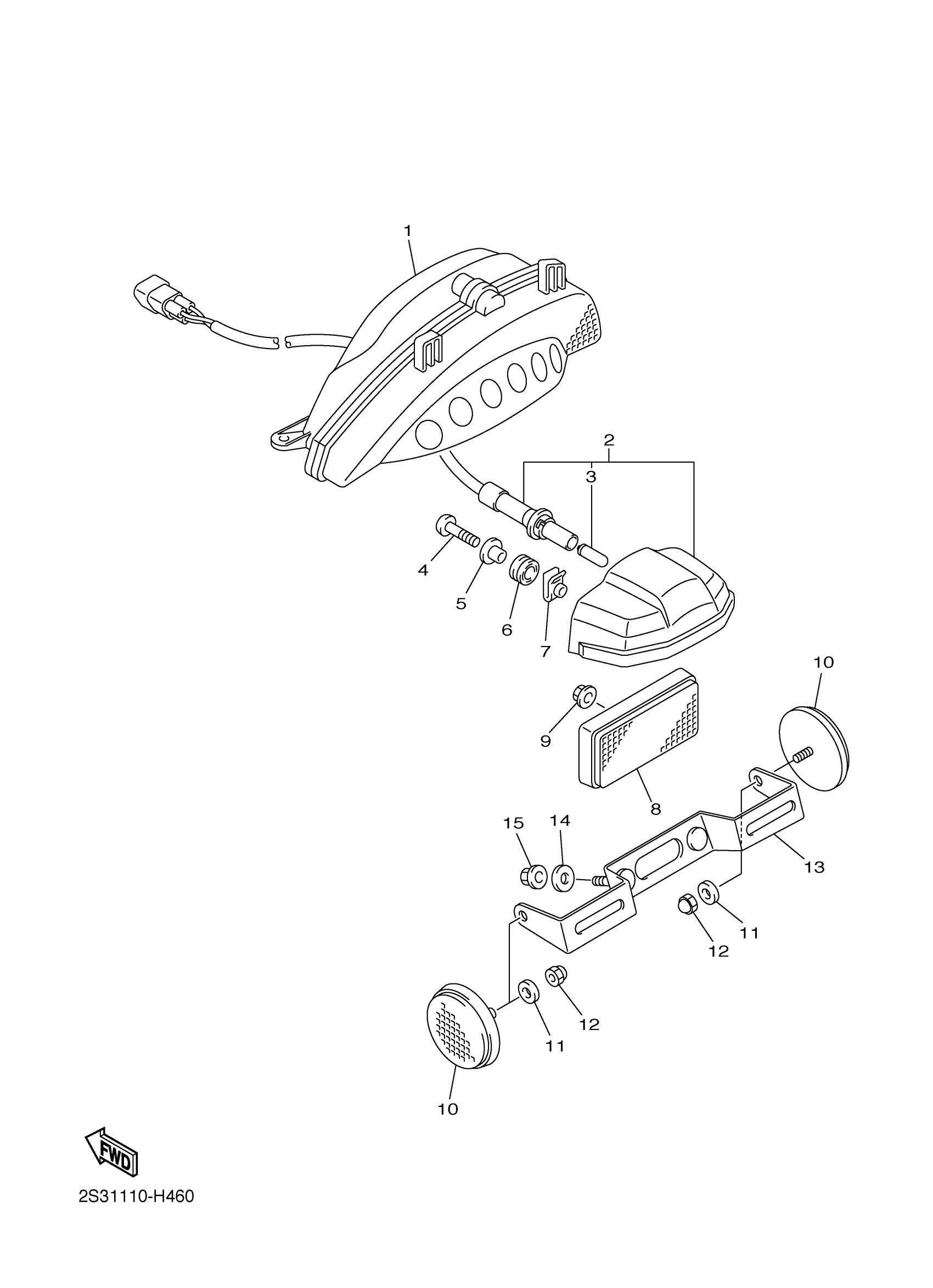

Find the part on the Taillight diagram for your 2012 Yamaha V-MAX CA (VMX17BCB), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2012 Yamaha V-MAX CA (VMX17BCB) Taillight Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

TAILLIGHT UNIT ASSY

2S3-84710-00-00

—

$570.77

In stock

2

LICENCE LIGHT UNIT ASSY

2S3-84745-00-00

1

$155.22

In stock

3

BULB

4SV-84347-00-00

1

$6.43

In stock

4

BOLT,HEX. SOCKET BUTTON

90111-05026-00

1

$6.78

In stock

5

COLLAR

90387-05044-00

1

$11.89

In stock

6

GROMMET

90480-14017-00

1

$4.20

In stock

7

NUT, SPRING

90183-050A6-00

1

$2.37

In stock

8

REAR REFLECTOR ASSY

3Y6-85130-02-00

1

$22.72

In stock

9

NUT, U FLANGE

95604-05200-00

—
Out of stock

10

REFLECTOR, REAR 1

449-85131-02-00

1

$25.74

In stock

11

WASHER, PLATE

90201-05040-00

1

$0.58

In stock

12

NUT, CROWN

90176-05001-00

1

$5.32

In stock

13

BRACKET

2S3-84703-00-00

1

$35.71

In stock

14

WASHER, PLATE 8221447500

90201-06057-00

1
Out of stock

15

NUT, SELF-LOCKING

95617-06100-00

1

$2.32

In stock
