2011 Yamaha V-MAX (VMX17AG) Valve Diagram

← All diagrams

Find the part on the Valve diagram for your 2011 Yamaha V-MAX (VMX17AG), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

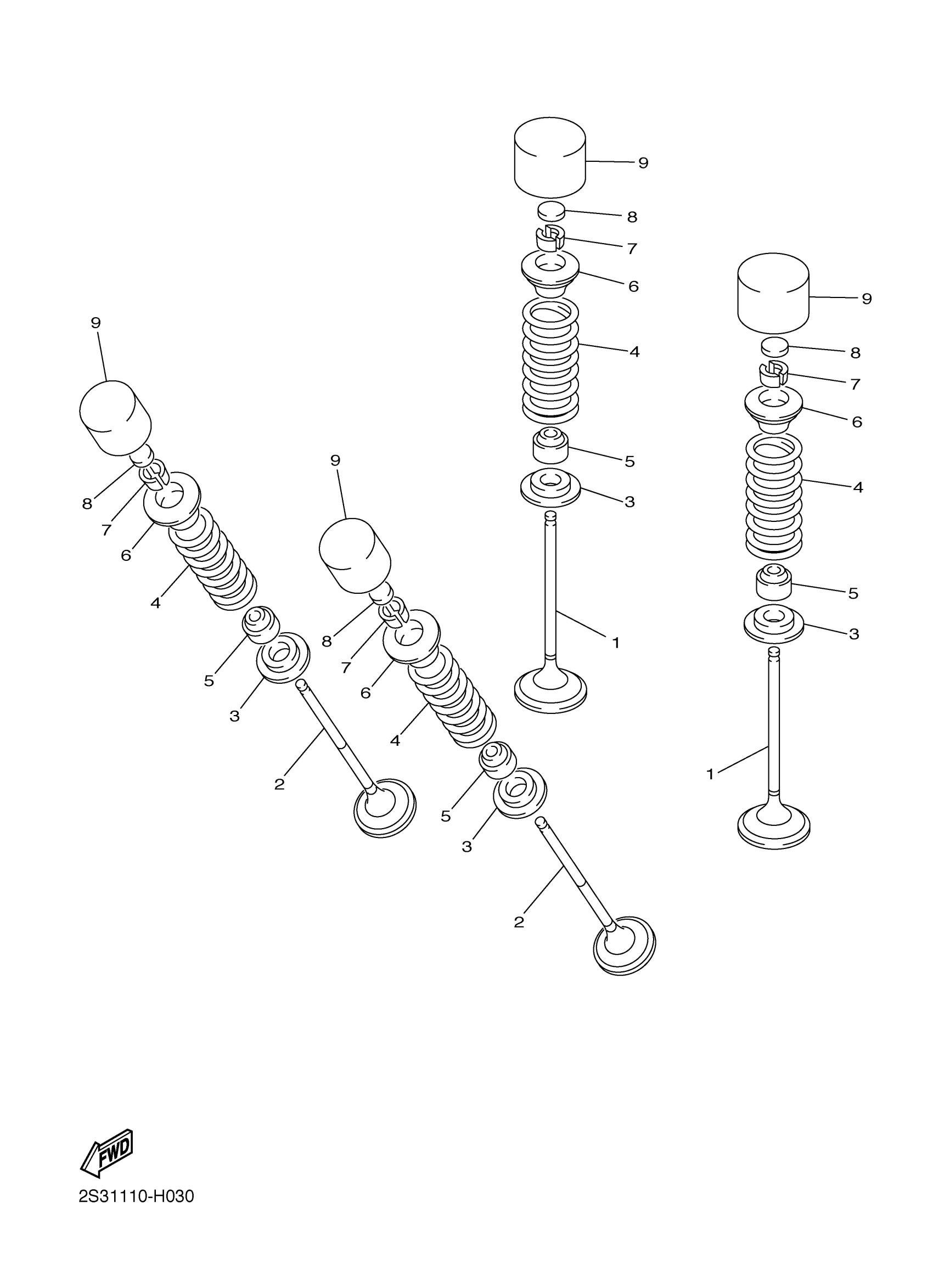

2011 Yamaha V-MAX (VMX17AG) Valve Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

VALVE, INTAKE

2S3-12111-00-00

—

$18.38

In stock

2

VALVE, EXHAUST

2S3-12121-00-00

—

$34.03

In stock

3

SEAT, VALVE SPRING

4C8-12116-00-00

1
Out of stock

4

SPRING, VALVE INNER

2S3-12113-00-00

1

$11.72

In stock

5

SEAL, VALVE STEM

3P6-12129-00-00

1

$16.98

In stock

6

RETAINER, VALVE SPRING

4C8-12117-00-00

—

$12.40

In stock

7

COTTER, VALVE

1AA-12118-00-00

1

$12.75

In stock

8

PAD, ADJUSTING (1.50)

3LD-12168-F0-00

1

$13.43

In stock

8

PAD, ADJUSTING (1.55)

3LD-12168-H1-00

1

$14.45

In stock

8

PAD, ADJUSTING (1.60)

3LD-12168-K1-00

1

$10.72

In stock

8

PAD, ADJUSTING (1.65)

3LD-12168-M1-00

1

$11.06

In stock

8

PAD, ADJUSTING

3LD-12168-R1-00

1

$16.15

In stock

8

PAD, ADJUSTING

3LD-12168-U1-00

—

$16.15

In stock

8

PAD, ADJUSTING

3LD-12168-W1-00

1

$16.17

In stock

8

PAD, ADJUSTING

3LD-12168-Y1-00

1

$16.15

In stock

8

PAD, ADJUSTING

3LD-12169-11-00

—

$16.00

In stock

8

PAD, ADJUSTING

3LD-12169-31-00

—

$15.75

In stock

8

PAD, ADJUSTING

3LD-12169-50-00

—

$17.68

In stock

8

PAD, ADJUSTING

3LD-12169-70-00

—

$15.04

In stock

8

PAD, ADJUSTING (2.10)

3LD-12169-90-00

1

$14.35

In stock

8

PAD, ADJUSTING (2.15)

3LD-12169-E0-00

1

$14.28

In stock

8

PAD, ADJUSTING

3LD-12169-G0-00

—

$9.52

In stock

8

PAD, ADJUSTING (2.25)

3LD-12169-J0-00

1

$10.18

In stock

9

LIFTER, VALVE

4C8-12153-09-00

—

$56.13

In stock

9

LIFTER, VALVE

4C8-12153-11-00

—

$25.18

In stock
