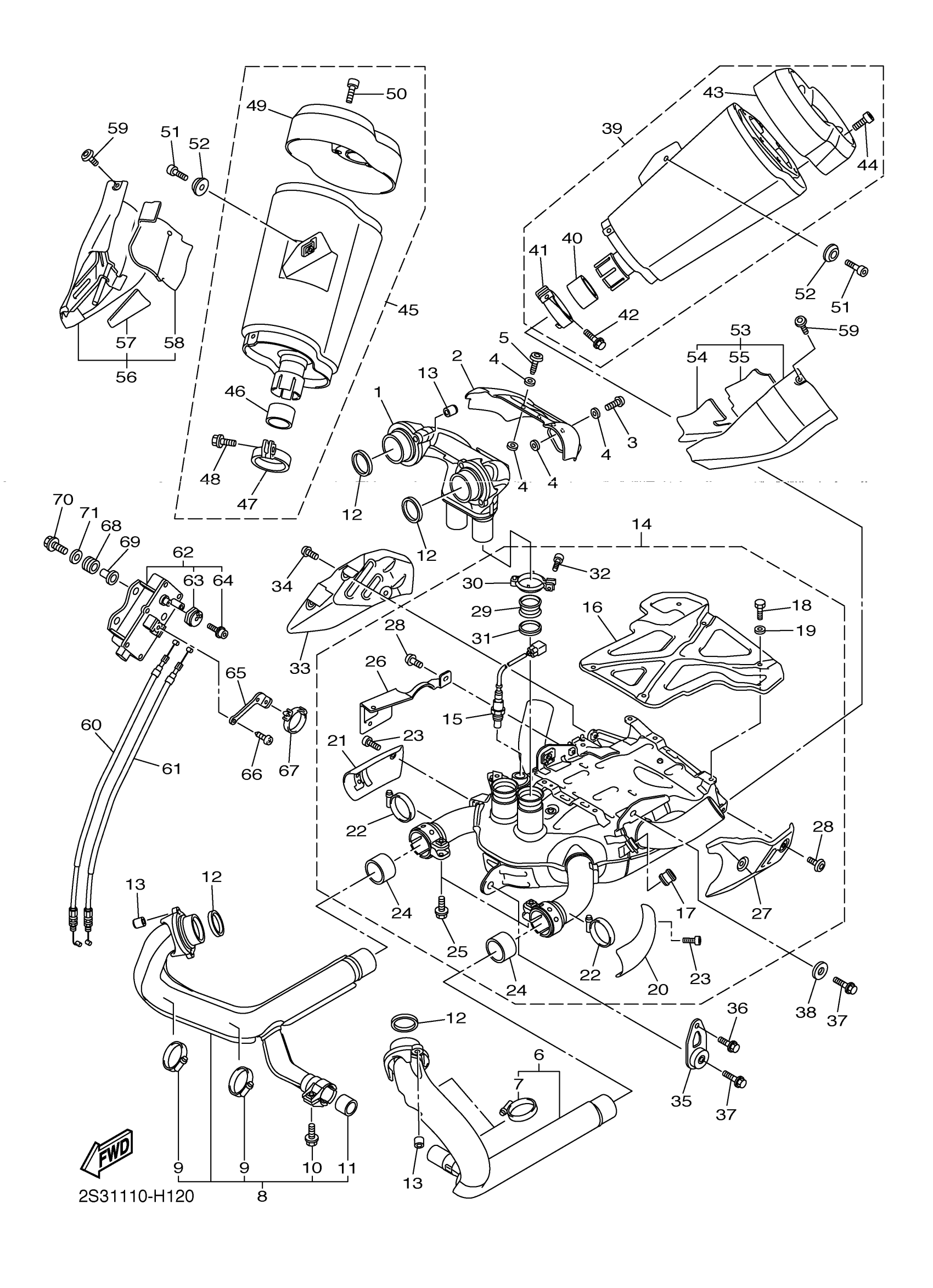

2011 Yamaha V-Max (VMX17AG) Exhaust Diagram
Find the part on the Exhaust diagram for your 2011 Yamaha V-Max (VMX17AG), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.
#
1
EXHAUST PIPE COMP.
2S3-14602-01-00
2
COVER, EXHAUST
2S3-14624-00-00
3
BOLT, BUTTON HEAD(3JP)
92014-06012-00
4
WASHER, PLATE
90201-05015-00
5
BOLT,HEX. SOCKET BUTTON
90111-06128-00
6
EXHAUST PIPE ASSY 2
2S3-14620-01-00
7
HOSE CLAMP ASSY
90450-45001-00
8
EXHAUST PIPE ASSY 4
2S3-14650-01-00
9
HOSE CLAMP ASSY
90450-45001-00
10
BOLT, FLANGE(2UJ)
95024-08020-00
11
GASKET, MUFFLER
2S3-14714-00-00
12
GASKET, EXHAUST PIPE
2S3-14613-01-00
13
NUT
90179-08442-00
14
MUFFLER COMP.
2S3-14701-00-00
15
SENSOR, OXYGEN
2S3-8592A-00-00
16
COVER, 1
2S3-1479H-00-00
17
DAMPER, MUFFLER
2S3-14737-00-00
18
BOLT (661)
97013-06012-00
19
WASHER, PLAIN (646)
92990-06600-00
20
COVER 2
2S3-1479J-00-00
21
COVER, 3
2S3-1479K-00-00
22
HOSE CLAMP ASSY
90450-45001-00
23
BOLT,SOCKET HEAD
91314-06010-00
24
GASKET, SILENCER
5YU-14755-10-00
25
BOLT, FLANGE(4KG)
95024-08040-00
26
COVER 4
2S3-1479L-00-00
27
PROTECTOR, MUFFLER 1
2S3-14718-00-00
28
BOLT,HEX. SOCKET BUTTON
90111-06101-00
29
RING, STOPPER
2S3-14618-00-00
30
BAND, MUFFLER
2S3-14725-00-00
31
GASKET, EXHAUST PIPE
2S3-14623-00-00
32
BOLT, HEXAGON SOCKET HEAD
90110-06344-00
33
PROTECTOR, EXHAUST
2S3-14826-00-00
34
BOLT,HEX. SOCKET BUTTON
90111-06101-00
35
STAY, MUFFLER 3
2S3-2144F-00-00
36
BOLT, FLANGE(2UJ)
95024-08020-00
37
BOLT, FLANGE(3EF)
95024-08035-00
38
WASHER, PLATE(3DM)
90201-087G2-00
39
MUFFLER ASSY 1
2S3-14710-00-00
40
GASKET, MUFFLER
5VY-14714-00-00
41
BAND, MUFFLER
3D8-14715-00-00
42
BOLT, FLANGE(3EF)
95024-08035-00
43
CAP, SILENCER
2S3-14787-01-00
44
BOLT,SOCKET HEAD
91314-06020-00
45
MUFFLER ASSY 2
2S3-14720-00-00
46
GASKET, MUFFLER
5VY-14714-00-00
47
BAND, MUFFLER
5VY-14715-00-00
48
BOLT, FLANGE(3EF)
95024-08035-00
49
CAP, SILENCER
2S3-14787-01-00
50
BOLT,SOCKET HEAD
91314-06020-00
51
BOLT,SOCKET
91314-08040-00
52
WASHER, FOOTREST
2S3-27417-00-00
53
BODY,3-1
2S3-1473A-00-00
54
SEAT
2S3-1475P-00-00
55
SEAT
2S3-1476P-00-00
56
BODY,4-1
2S3-1474A-00-00
57
SEAT
2S3-1477P-00-00
58
SEAT
2S3-1478P-00-00
59
BOLT, BUTTON HEAD
92014-06010-00
60
CABLE, PULLEY 1
2S3-1133E-00-00
61
CABLE, PULLEY 2
2S3-1133F-00-00
62
SERVO MOTOR ASSY
2C0-85820-00-00
63
PULLEY, DRIVE
2C0-85821-00-00
64
BOLT, HEXAGON SOCKET HEAD
90110-05028-00
65
CLAMP, WIRE
2S3-21637-00-00
66
SCREW, PANHEAD TAPPING (682)
97780-50514-00
67
CLAMP(M80)
90464-07209-00
68
GROMMET
90480-14005-00
69
COLLAR
90387-06158-00
70
BOLT, FLANGE
95022-06025-00
71
WASHER, PLATE
90201-06M31-00
