2023 Suzuki VL800M3 Gear Shifting Diagram

← All diagrams

Find the part on the Gear Shifting diagram for your 2023 Suzuki VL800M3, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

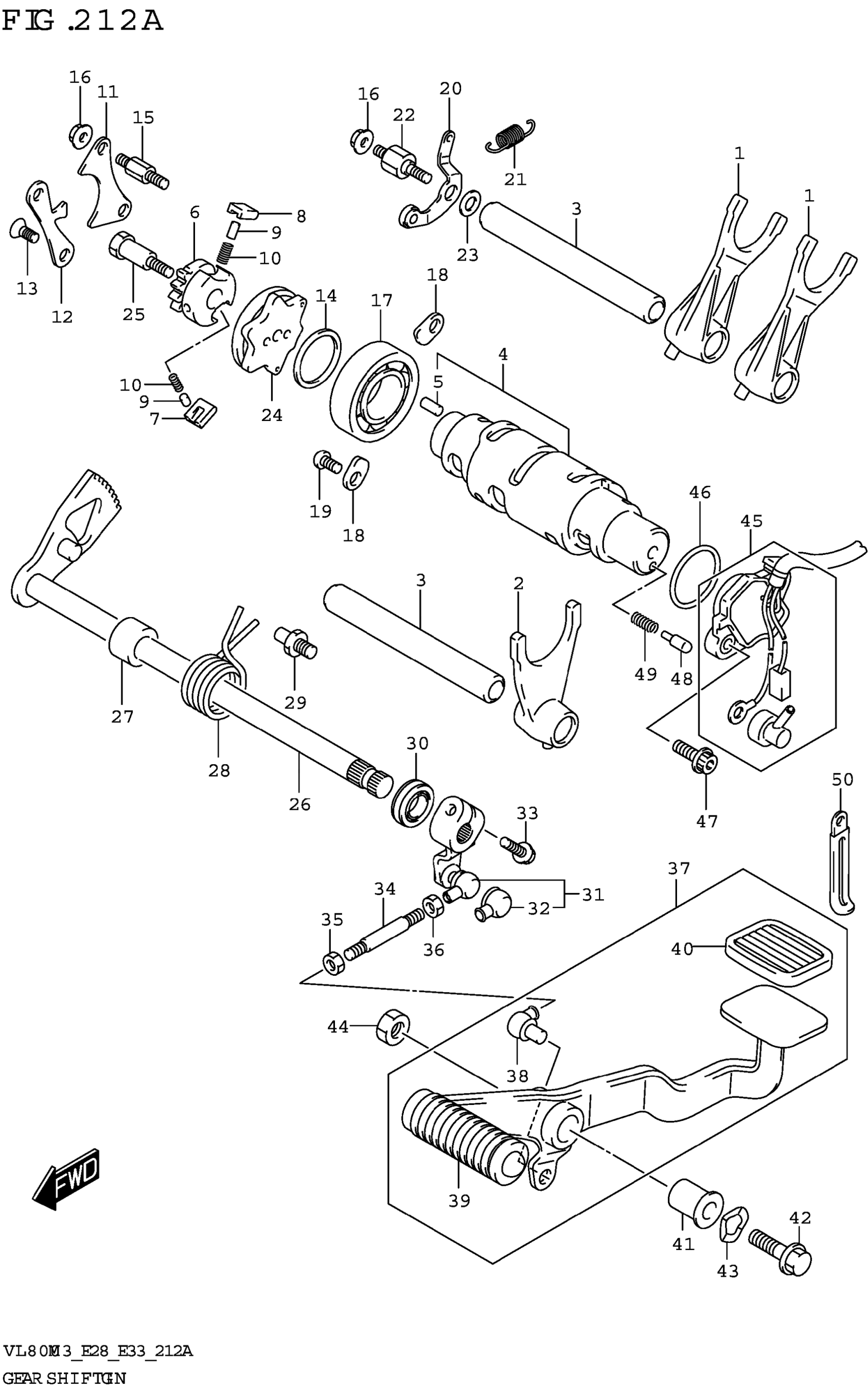

2023 Suzuki VL800M3 Gear Shifting Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FORK,GEAR SHIFT,NO.1

25211-38A10

2
Out of stock

2

FORK,GEAR SHIFT,NO.2

25221-38A10

1
Out of stock

3

2

$33.02

In stock

4

CAM,GEAR SHIFT

25310-41F00

1

$295.57

In stock

5

PIN (4X13.8)

04221-04089

2
Out of stock

6

GEAR, GEAR SHIFT CAM DRIVEN | :13)

25322-31310

1
Out of stock

7

PAWL, GEAR SHIFT NO.1

25323-34201

1

$7.20

In stock

8

PAWL, GEAR SHIFT NO.2

25324-34201

1

$7.41

In stock

9

PIN (5X8)

09261-05003

2
Out of stock

10

SPRING

09440-04003

2

$1.76

In stock

11

LIFTER,GEAR SHIFT POLE

25331-38A00

1
Out of stock

12

GUIDE,GEAR SHIFT CAM

25341-38A00

1
Out of stock

13

SCREW (6X12)

09126-06011

2
Out of stock

14

WASHER (25X32X3)

09160-25059

1

$7.20

In stock

15

BOSS,SHIFT POLE LIFTER

25332-38A10

1
Out of stock

16

NUT (6X12)

08316-1006A

2
Out of stock

17

BEARING (25X47X8)

09262-25006

1
Out of stock

18

RETAINER

24741-21A00

2
Out of stock

19

SCREW (6X12)

09125-06122

1
Out of stock

20

STOPPER,GEAR SHIFT CAM

25350-38A00

1
Out of stock

21

SPRING

09443-09027

1

$4.28

In stock

22

SUPPORT,CAM STOPPER ARM

25355-38A10

1
Out of stock

23

WASHER

08211-06141

1
Out of stock

24

PLATE,GEAR SHIFT CAM

25380-38A02

1
Out of stock

25

1

$6.27

In stock

26

SHAFT,GEAR SHIFT

25510-38A00

1

$121.05

In stock

27

SPACER (12X20X15.3)

09180-12068

1

$4.03

In stock

28

SPRING

09444-26013

1

$3.06

In stock

29

STOPPER,GEAR SHIFT ARM

25671-01011

1
Out of stock

30

OIL SEAL (12X22X9)

09285-12006

1
Out of stock

31

ARM,GEAR SHIFT LINK

25520-38B01

1

$49.48

In stock

32

.COVER, DUST

25526-47001

1
Out of stock

33

BOLT

01547-0620A

1
Out of stock

34

ROD,GEAR SHIFT LINK

25525-41F00

1

$10.32

In stock

35

NUT

09140-06011

1

$1.47

In stock

36

NUT

08310-0006A

1
Out of stock

37

LEVER ASSY,GEAR SHIFT

25600-41F21

1

$152.42

In stock

38

.COVER, DUST

25526-47001

1
Out of stock

39

.RUBBER

25652-10F00

1

$6.75

In stock

40

.RUBBER

43151-01400

1

$6.77

In stock

41

1

$25.68

In stock

42

BOLT (10X40)

09103-10300

1

$6.20

In stock

43

WASHER

09164-18009

1

$2.58

In stock

44

NUT

08310-0010A

1

$2.02

In stock

45

1

$147.00

In stock

46

1

$2.43

In stock

47

BOLT

07120-0516A

2
Out of stock

48

PIN (5X15.5)

09209-05011

2
Out of stock

49

SPRING

09440-04010

2
Out of stock

50

CLAMP (L:80)

09404-06030

—
Out of stock
