2016 Suzuki VL1500BL6 AIR Cleaner Diagram

← All diagrams

Find the part on the AIR Cleaner diagram for your 2016 Suzuki VL1500BL6, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

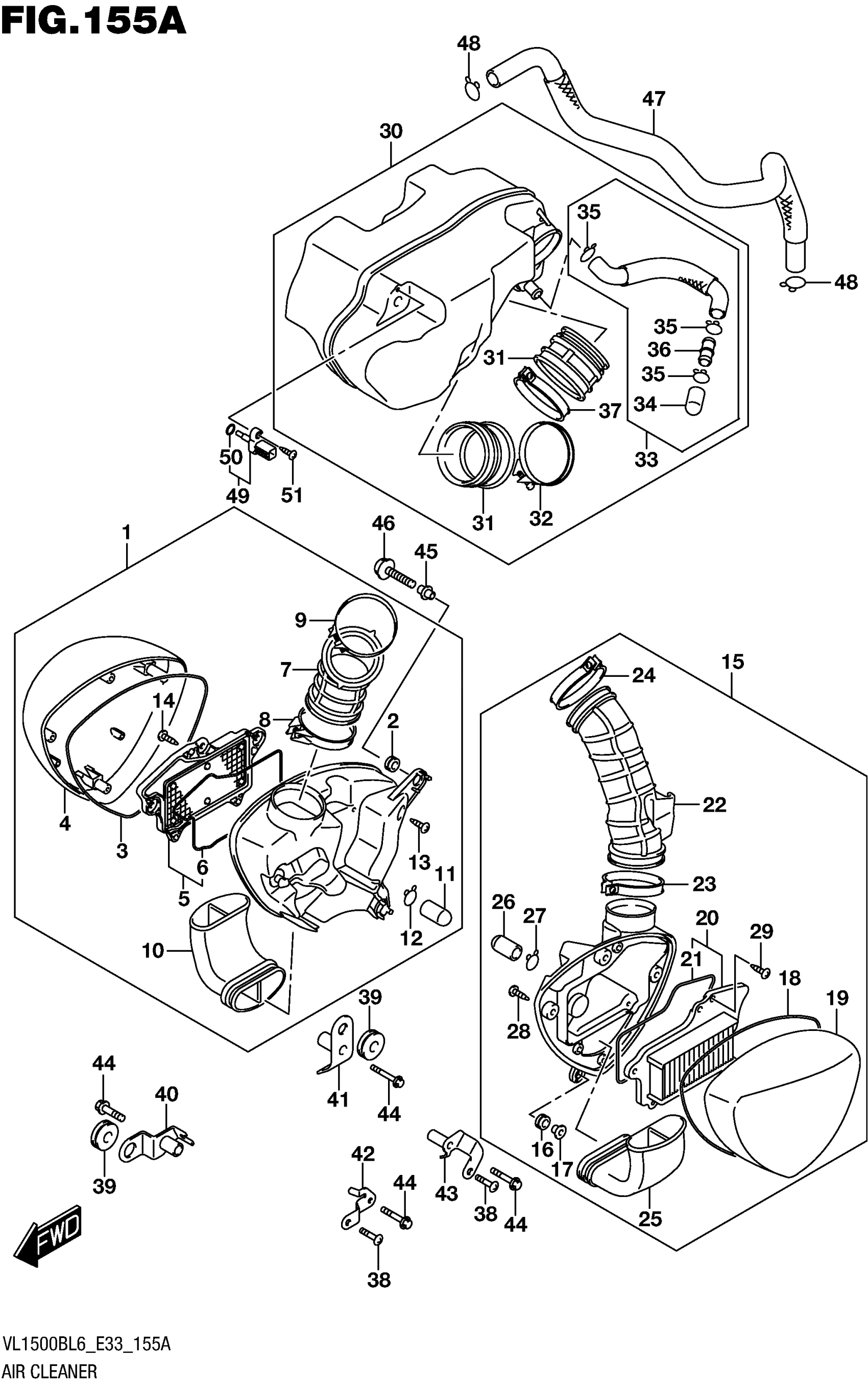

2016 Suzuki VL1500BL6 AIR Cleaner Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CLEANER,AIR,R This part replaces 13701-40HB0.

13701-40HB1

1
Out of stock

2

.CUSHION

09320-09016

2
Out of stock

3

.GASKET

13756-40H00

1
Out of stock

4

.CAP, AIR CLEANER

13741-40HB0

1
Out of stock

5

.FILTER ASSY

13780-40H00

1
Out of stock

6

..GASKET

13787-40H00

1
Out of stock

7

.TUBE, JOINT RH

13738-40H00

1
Out of stock

8

.CLAMP

13826-40HA0

1
Out of stock

9

.CLAMP

13826-40H00

1
Out of stock

10

.TUBE, INLET

13891-40H01

1
Out of stock

11

.PLUG,DRAIN This part replaces 13878-09F00.

13878-09F01

1
Out of stock

12

.CLIP

09401-14101

1
Out of stock

13

.SCREW

03211-0520A

4
Out of stock

14

.SCREW

03541-0516A

3
Out of stock

15

CLEANER, AIR LH

13702-40HB0

1
Out of stock

16

.CUSHION

09320-09016

2
Out of stock

17

.COLLAR

13812-29C50

2

$3.05

In stock

18

.GASKET

13756-40H00

1
Out of stock

19

.CAP, AIR CLEANER

13741-40HB0

1
Out of stock

20

.FILTER ASSY

13780-40H00

1
Out of stock

21

..GASKET

13787-40H00

1
Out of stock

22

.TUBE, JOINT LH

13739-40H00

1
Out of stock

23

.CLAMP

13826-40HA0

1
Out of stock

24

CLAMP,INTAKE PIPE

13827-40H01

1
Out of stock

25

.TUBE, INLET

13891-40H01

1
Out of stock

26

.PLUG,DRAIN This part replaces 13878-09F00.

13878-09F01

1
Out of stock

27

.CLIP

09401-14101

1
Out of stock

28

.SCREW

03211-0520A

4
Out of stock

29

.SCREW

03541-0516A

3
Out of stock

30

CHAMBER, AIR CLEANER

13710-40H01

1
Out of stock

31

.TUBE, OUTLET

13881-40H01

2
Out of stock

32

.CLAMP

13170-39H00

1
Out of stock

33

.TUBE, DRAIN

13870-40H00

1
Out of stock

34

.PLUG

13859-41B10

1
Out of stock

35

..CLIP

09401-14101

3
Out of stock

36

JOINT 2ND AIR CLEANER HOSE

13888-19B00

1
Out of stock

37

.CLAMP

13826-40HB0

1
Out of stock

38

SCREW (6X20)

09139-06056

2
Out of stock

39

CUSHION

09320-08028

2
Out of stock

40

BRACKET, RH NO.1

13760-40H00

1
Out of stock

41

BRACKET, LH NO.1

13770-40H00

1
Out of stock

42

BRACKET, LH NO.2

13770-40H11

1
Out of stock

43

BRACKET, LH NO.3

13770-40H20

1
Out of stock

44

BOLT (6X30)

09103-06509

4
Out of stock

45

SPACER

13838-40H00

2
Out of stock

46

SCREW (6X35)

09136-06167

2
Out of stock

47

TUBE, BREATHER

13850-40H00

1
Out of stock

48

CLIP

09401-20405

2

$4.43

In stock

49

SENSOR, AIR TEMP

13650-41F10

1
Out of stock

50

O-RING

13655-41F10

1
Out of stock

51

SCREW

03511-0516B

1
Out of stock
