1995 Yamaha VK540 II (VK540EV) Intake Diagram

← All diagrams

Find the part on the Intake diagram for your 1995 Yamaha VK540 II (VK540EV), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

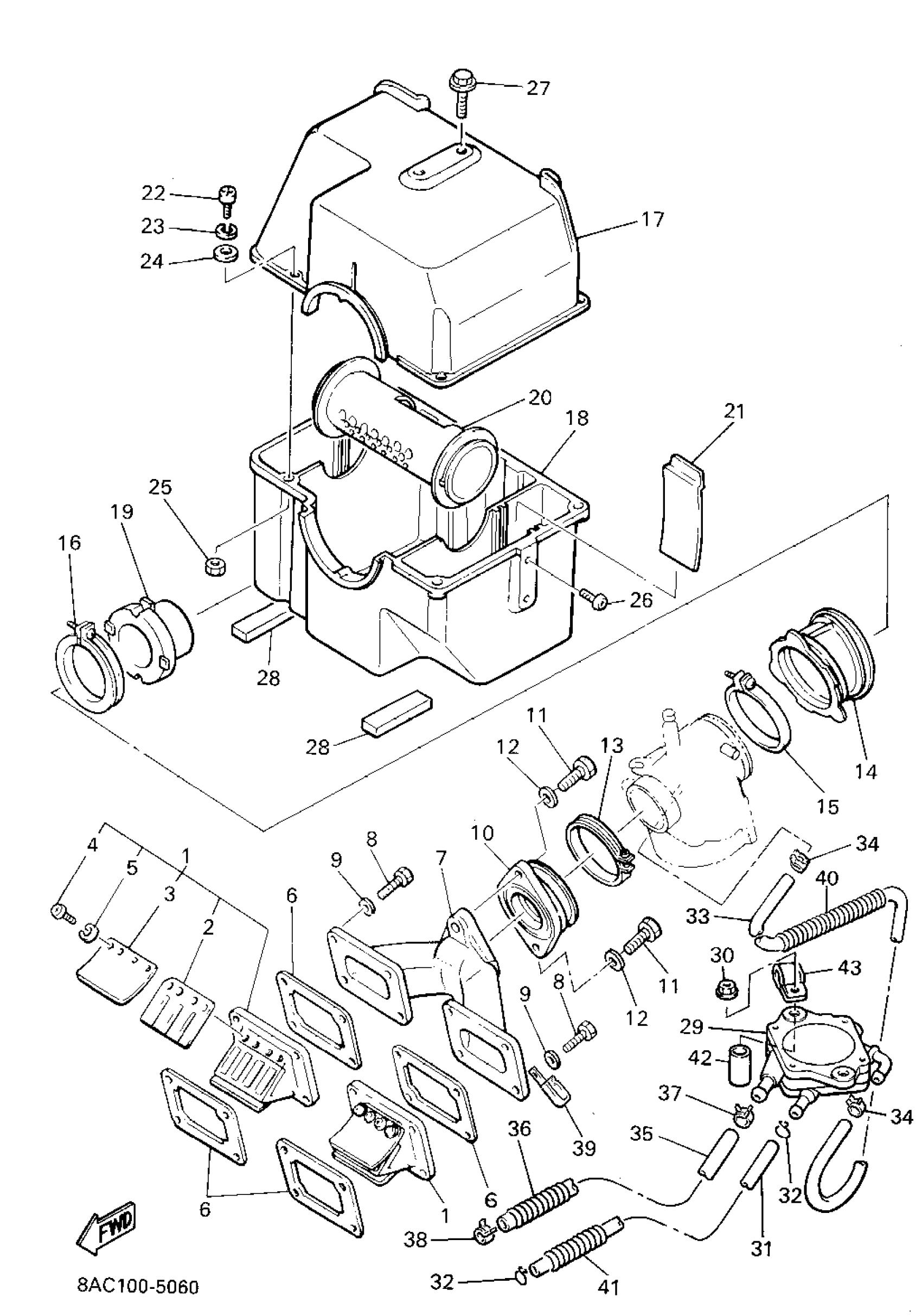

1995 Yamaha VK540 II (VK540EV) Intake Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

REED VALVE ASSY

8AT-13610-00-00

1

$154.68

In stock

2

REED, VALVE

8AT-13613-00-00

1

$28.12

In stock

3

STOPPER REED VALVE

8H8-13616-00-00

1

$4.45

In stock

4

SCREW, PAN HEAD(3AC)

98517-03008-00

1

$2.74

In stock

5

WASHER, SPRING

92990-03100-00

1

$6.17

In stock

6

GASKET, MANIFOLD

8Y7-13556-01-00

1

$6.92

In stock

7

JOINT, CARBURETOR

83R-13565-00-00

—

$91.28

In stock

8

BOLT, HEXAGON

97017-06025-00

1

$2.98

In stock

9

WASHER(6TA)

92907-06600-00

1

$0.78

In stock

10

MANIFOLD

8G8-13555-01-00

1

$106.31

In stock

11

BOLT, HEXAGON

97017-08025-00

1

$7.46

In stock

12

WASHER(6TA)

92907-08600-00

1

$2.52

In stock

13

BAND

86M-13575-00-00

1

$16.45

In stock

14

JOINT, AIR CLEANER 1

83R-14453-00-00

1

$40.42

In stock

15

CLAMP, HOSE (29L)

90460-68230-00

1
Out of stock

16

CLAMP,HOSE

90450-99056-00

1
Out of stock

17

SILENCER

8H8-14431-00-00

—

$61.62

In stock

18

SILENCER

8H8-14441-00-00

—

$109.58

In stock

19

PIPE

83R-14465-00-00

—

$20.72

In stock

20

PIPE, BALANCE 2

8H8-14466-00-00

—

$20.83

In stock

21

PLATE

8H8-14477-00-00

—

$3.78

In stock

22

SCREW, PAN HEAD(JJ6)

98507-05016-00

—

$1.40

In stock

23

WASHER(3SX)

92907-05100-00

—

$6.18

In stock

24

WASHER(1RW)

92907-05600-00

—
Out of stock

25

NUT, HEXAGON SMALL

95317-05700-00

—

$6.18

In stock

26

SCREW, PAN

98507-06010-00

—
Out of stock

27

BOLT, FLANGE

95817-06012-00

—

$1.49

In stock

28

DAMPER 1

83R-14425-00-00

—
Out of stock

29

FUEL PUMP ASSY

8AT-24410-00-00

—

$220.48

In stock

30

NUT, FLANGE(4MV)

95707-06500-00

—

$0.78

In stock

31

HOSE (L450)

90445-10144-00

—

$4.52

In stock

32

CLIP

90467-090A2-00

—

$2.51

In stock

33

TUBE, FLEXIBLE VINYL(8AK)

91A20-05080-00

—

$12.58

In stock

34

CLIP (8A1)

90467-09026-00

—

$2.72

In stock

35

TUBE, FLEXIBLE VINYL

91A20-07008-00

1
Out of stock

36

PROTECTOR, PIPE

84M-24327-00-00

—

$3.77

In stock

37

CLIP (7K7)

90467-11044-00

—
Out of stock

38

CLIP (8J7)

90467-11009-00

—

$7.55

In stock

39

CLAMP(51Y)

90465-08277-00

—
Out of stock

40

SPRING, COMPRESSION(7MX)

90501-084J0-00

—

$5.86

In stock

41

—

$3.98

In stock

42

COLLAR (8U7)

90387-105G5-00

—

$7.35

In stock

43

CLAMP (706)

90465-06100-00

—
Out of stock
