1990 Yamaha VK540 (VK540EP) Frame Diagram

← All diagrams

Find the part on the Frame diagram for your 1990 Yamaha VK540 (VK540EP), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

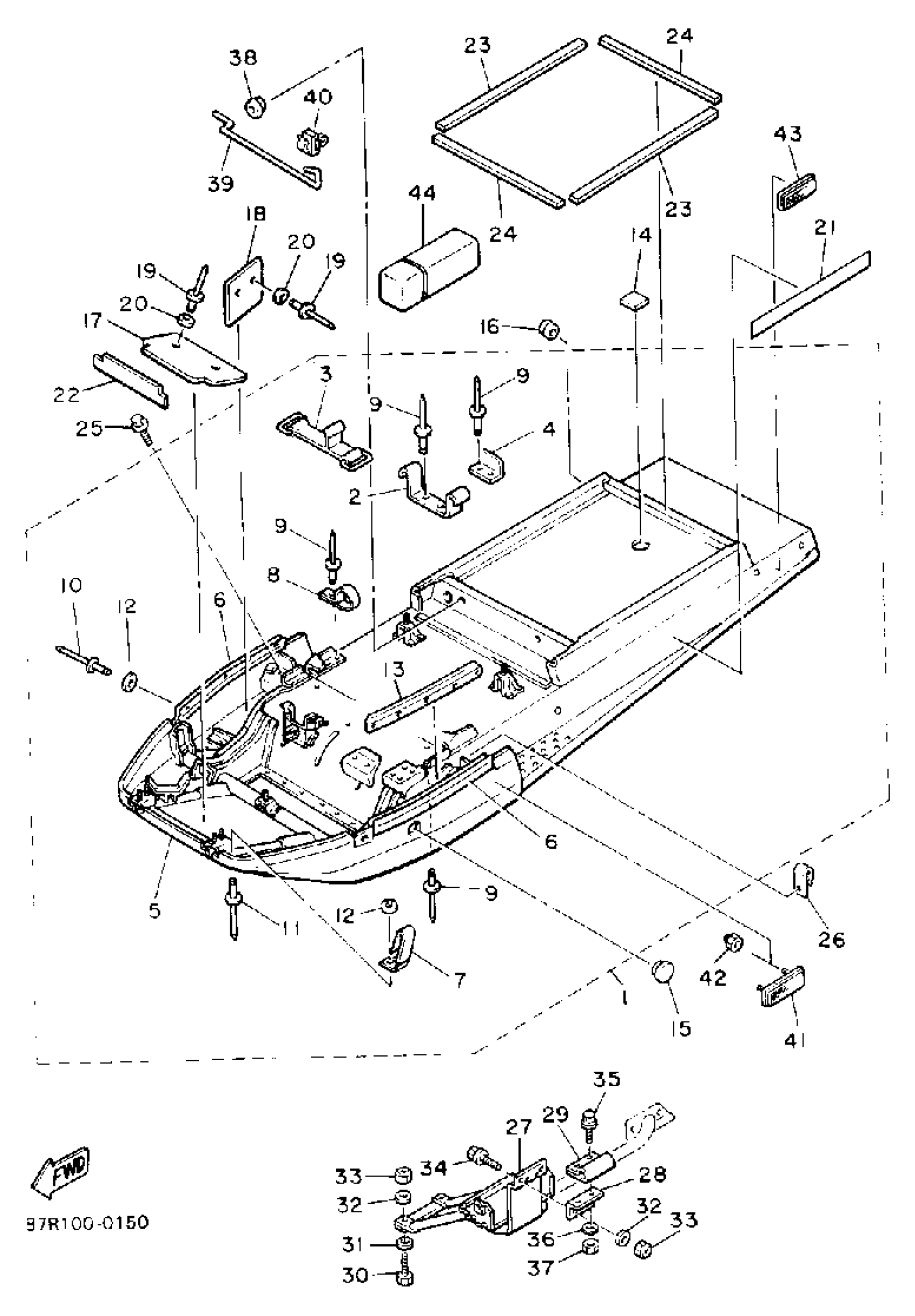

1990 Yamaha VK540 (VK540EP) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRAME

86V-21910-00-00

1
Out of stock

2

BRACKET, TOOL BOX FITTING

81E-21945-00-00

1

$18.51

In stock

3

BAND, BATTERY

4J2-82131-01-00

1

$24.15

In stock

4

BRACKET, TOOL BOX FITTING

83R-21955-00-00

1

$8.55

In stock

5

PANEL,SUB FRAME 1

86V-21912-00-00

1
Out of stock

6

. TRIM 1

83R-2196T-00-00

1
Out of stock

7

. CLAMP

90463-06059-00

1
Out of stock

8

CLAMP

90462-10236-00

1

$8.97

In stock

9

RIVET, BLIND

90267-48060-00

1

$2.00

In stock

10

RIVET, BLIND (8M6)

90267-48051-00

1

$1.88

In stock

11

RIVET, BLIND

90267-48018-00

1

$7.35

In stock

12

WASHER, PLATE

90201-04027-00

1
Out of stock

13

. PLATE, BACK-UP 1

86V-77153-00-00

1
Out of stock

14

COVER 3

8CR-2198J-00-00

—

$3.11

In stock

15

PLUG (8H8)

90338-44093-00

1

$13.91

In stock

16

GROMMET (438)

90480-15061-00

—

$6.68

In stock

17

SHIELD, NOISE

83R-2199F-00-00

1
Out of stock

18

SHIELD, NOISE 2

83R-2199J-00-00

1
Out of stock

19

RIVET, BLIND

90267-48018-00

1

$7.35

In stock

20

WASHER, PLATE

90201-04027-00

1
Out of stock

21

EMBLEM 4

83R-77354-00-00

1
Out of stock

22

TAPE 1

82M-7717E-00-00

—

$5.05

In stock

23

TAPE 1

83R-7717E-00-00

—

$4.54

In stock

24

TAPE 1

83R-7717E-00-00

—

$4.54

In stock

25

BOLT, FLANGE

95817-06012-00

—

$1.49

In stock

26

CLAMP(4MX)

90465-06376-00

—

$7.08

In stock

27

BRACKET, BATTERY

83R-2199G-00-00

1
Out of stock

28

BRACKET, BATTERY

83R-82128-00-00

1
Out of stock

29

BRACKET, BATTERY 2

83R-82158-00-00

1
Out of stock

30

BOLT, HEXAGON

97017-06025-00

—

$2.98

In stock

31

WASHER, PLATE (8K2)

90201-06778-00

—

$3.69

In stock

32

WASHER, PLATE (4F4)

90201-063A5-00

—

$6.88

In stock

33

NUT, NYLON

95707-06300-00

—

$3.20

In stock

34

BOLT, FLANGE

95817-06020-00

—

$2.69

In stock

35

BOLT, FLANGE(4LN)

95817-08025-00

—

$6.17

In stock

36

WASHER, PLATE (397)

90201-08100-00

—

$6.17

In stock

37

NUT, NYLON

95717-08300-00

—

$2.57

In stock

38

GROMMET (22F)

90480-10348-00

—

$1.49

In stock

39

STAY, SEAT

85R-2471A-00-00

—

$28.00

In stock

40

HOLDER, 2

85R-2639F-00-00

—

$1.95

In stock

41

FRONT REFLECTOR ASSY

86R-85110-00-00

—

$23.43

In stock

42

NUT, S/L FLANGE

95607-05200-00

—

$6.86

In stock

43

REAR REFLECTOR ASSY

81G-85130-00-00

—

$33.55

In stock

44

TOOL KIT

85L-28100-01-00

—

$70.22

In stock
