2012 Yamaha VK PRO (VK10BR) Steering Diagram

← All diagrams

Find the part on the Steering diagram for your 2012 Yamaha VK PRO (VK10BR), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

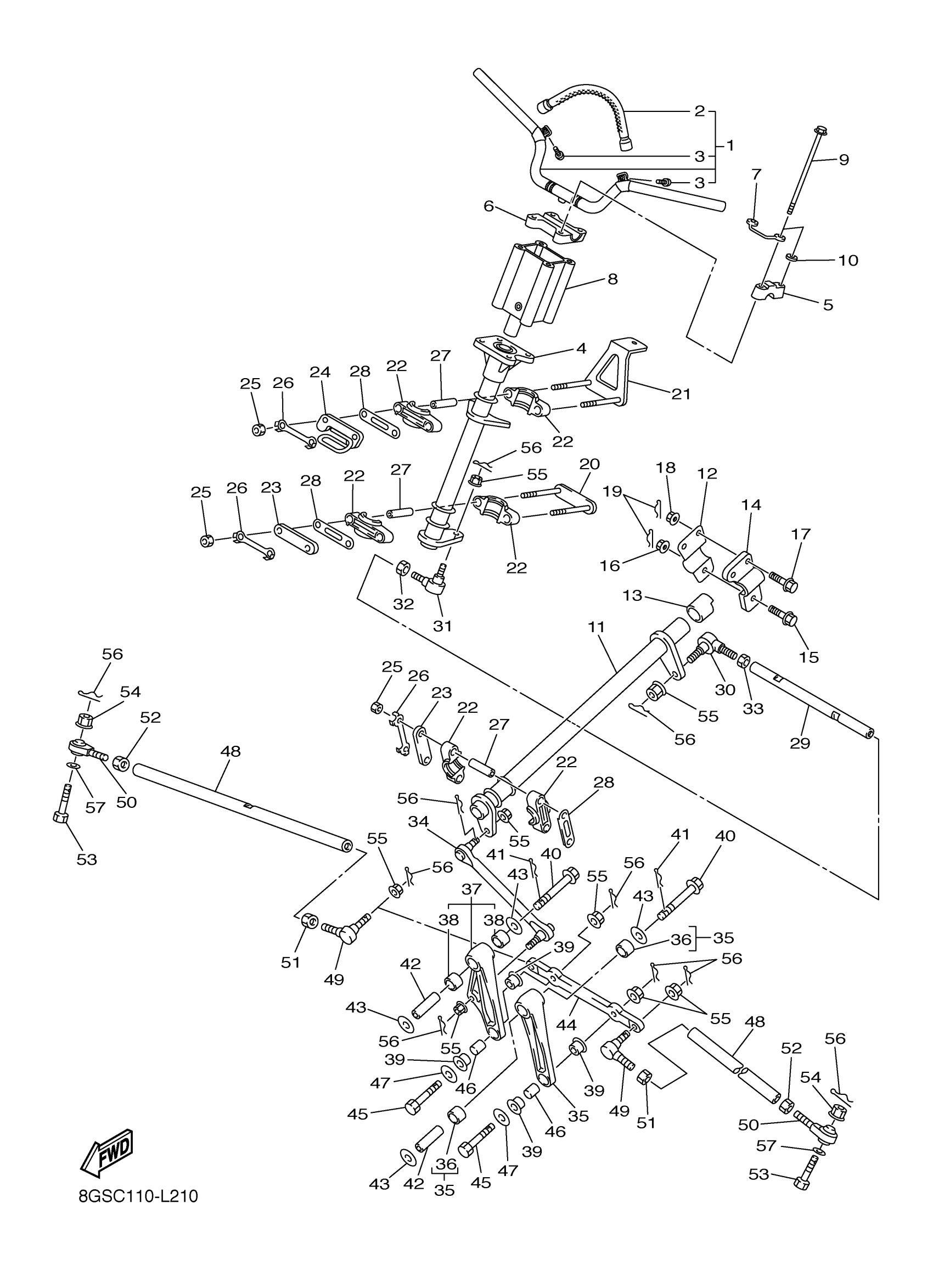

2012 Yamaha VK PRO (VK10BR) Steering Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLE COMP.

8FN-26110-00-00

—

$400.62

In stock

2

STRAP, STRG

8FS-23829-00-00

—

$185.45

In stock

3

BOLT, BUTTON HEAD

92014-06020-00

1

$6.91

In stock

4

COLUMN, STEERING 2

8FA-23813-01-00

—

$150.55

In stock

5

HOLDER, HANDLE UPPER

1E6-23441-00-00

1

$22.38

In stock

6

HOLDER, HANDLE LOWER

8ED-23442-00-00

—

$49.85

In stock

7

HOLDER

8DF-23857-00-00

1

$55.91

In stock

8

JOINT

8FK-2381B-00-00

1
Out of stock

9

BOLT, FLANGE

90105-08072-00

1

$3.38

In stock

10

WASHER, PLATE

90201-08020-00

1

$4.67

In stock

11

COLUMN, STEERING

8FA-23811-00-00

—

$84.42

In stock

12

COVER, STEERING

8FA-23818-02-00

1

$8.58

In stock

13

BEARING, STEERING UPPER

8FA-23873-01-00

1

$5.35

In stock

14

HOLDER 2

8FN-23867-00-00

—

$33.98

In stock

15

BOLT, FLANGE (2XJ)

90105-10549-00

1

$6.32

In stock

16

NUT, S/L FLANGE

95602-10200-00

—

$2.29

In stock

17

BOLT, WASHER BASED(JA1)

90105-08552-00

—

$3.78

In stock

18

NUT, SELF-LOCKING

95602-08200-00

—
Out of stock

19

CLIP 136253750000

90468-12006-00

—

$5.10

In stock

20

HOLDER, BEARING

8FA-23872-00-00

—

$13.14

In stock

21

HOLDER, BEARING

8FN-2376H-00-00

—

$28.72

In stock

22

PLANE BEARING, STEERING

8FA-23812-00-00

—

$5.66

In stock

23

HOLDER 2

8FA-23867-00-00

—

$2.49

In stock

24

HOLDER, BEARING

8FN-23872-00-00

—

$44.34

In stock

25

NUT(6L2)

95333-08600-00

—

$3.20

In stock

26

WASHER, LOCK 1

1UY-23894-01-00

—
Out of stock

27

COLLAR

8HF-2412G-00-00

—

$6.18

In stock

28

WASHER, PLAIN

8FA-23843-00-00

—

$3.25

In stock

29

ROD, STEERING

8FN-23828-00-00

—

$15.49

In stock

30

JOINT, UNIVERSAL 3

8CR-23847-00-00

—

$48.17

In stock

31

JOINT, UNIVERSAL 2

8CR-23845-10-00

—

$52.81

In stock

32

NUT (3WP1)

95317-10700-00

—

$6.17

In stock

33

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

34

ROD, STEERING RELAY

8FA-23821-00-00

—

$148.11

In stock

35

ARM PIVOT ASSY

8FN-2389K-00-00

—

$78.71

In stock

36

BUSH, FORMED

90383-17001-00

—

$9.38

In stock

37

PIVOT ARM ASSY 2

8FN-2389M-00-00

—

$131.45

In stock

38

BEARING

93317-41785-00

—

$39.23

In stock

39

BUSH, SOLID

90381-14001-00

—

$3.58

In stock

40

BOLT, FLANGE

90105-12017-00

—

$12.82

In stock

41

CLIP, RING

8FA-2384N-00-00

—

$3.45

In stock

42

COLLAR

8FA-2412G-00-00

—

$10.26

In stock

43

WASHER, PLATE

90201-121U3-00

—

$5.45

In stock

44

ARM, IDLER

8FN-23826-00-00

—

$96.66

In stock

45

BOLT, PIN HOLE (8M6)

90102-10044-00

—

$12.18

In stock

46

COLLAR

90387-10070-00

—

$25.31

In stock

47

WASHER PLATE (3L6)

90201-10742-00

—

$6.80

In stock

48

ROD, TIE

8FN-23831-00-00

—

$33.20

In stock

49

JOINT, UNIVERSAL 2

8CR-23845-10-00

—

$52.81

In stock

50

JOINT, UNIVERSAL 3

8FA-23847-00-00

—

$64.14

In stock

51

NUT (3WP1)

95317-10700-00

—

$6.17

In stock

52

NUT, HEXAGON (8A5)

90170-10186-00

—

$7.60

In stock

53

BOLT, PIN HOLE (8M6)

90102-10044-00

—

$12.18

In stock

54

NUT, NYLON

95707-10300-00

—

$6.68

In stock

55

NUT, FLANGE(3BM)

95704-10500-00

—

$1.71

In stock

56

PIN, COTTER

91490-20025-00

—

$1.31

In stock

57

WASHER PLATE (3L6)

90201-08759-00

—

$2.52

In stock
