2012 Yamaha VK PRO (VK10BR) Frame Diagram

← All diagrams

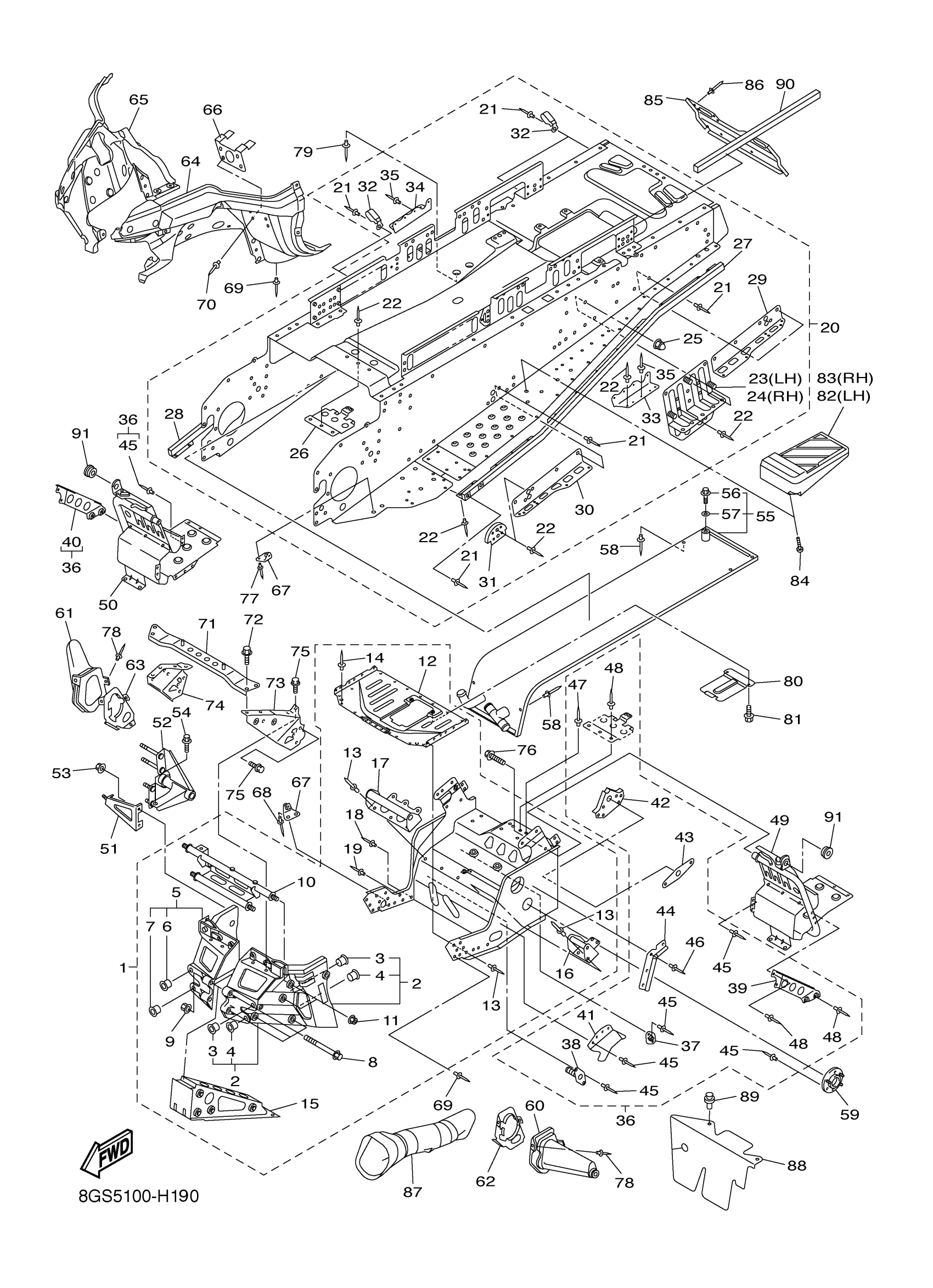

Find the part on the Frame diagram for your 2012 Yamaha VK PRO (VK10BR), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2012 Yamaha VK PRO (VK10BR) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRONT FRAME COMP.

8GS-21940-12-00

1

$2,146.99

In stock

2

BULKHEAD

8FN-W2197-01-00

—

$504.99

In stock

3

BUSH, SOLID

90381-15001-00

1

$4.11

In stock

4

BUSH, SOLID

90381-16004-00

1

$16.47

In stock

5

BULKHEAD 2

8FN-Y291E-02-00

—

$525.99

In stock

6

BUSH, SOLID

90381-15001-00

1

$4.11

In stock

7

BUSH, SOLID

90381-16004-00

1

$16.47

In stock

8

BOLT, FLANGE

90105-08072-00

1

$3.38

In stock

9

NUT, SELF-LOCKING

90185-08169-00

1

$7.09

In stock

10

BRACKET, STEERING 1

8FN-21947-00-00

—

$196.75

In stock

11

NUT, SELF-LOCKING(JN5)

95607-10200-00

1

$3.32

In stock

12

PROTECTOR

8GS-2193A-01-00

1

$249.31

In stock

13

RIVET, BLIND

90267-47195-00

1

$3.33

In stock

14

RIVET, BLIND

90267-48016-00

1

$7.85

In stock

15

REINFORCEMENT, FRAME 3

8FN-2198E-00-00

1

$354.29

In stock

16

BRACKET, ENGINE 2

8FN-2194F-00-00

—

$39.54

In stock

17

BRACKET, ENGINE 3

8FN-2194G-00-00

—

$96.85

In stock

18

RIVET, BLIND

90267-48016-00

1

$7.85

In stock

19

RIVET, BLIND

90267-48177-00

—

$1.71

In stock

20

REAR FRAME COMP.

8GS-21950-01-00

1

$2,884.99

In stock

21

RIVET, BLIND

90267-48023-00

—

$8.18

In stock

22

RIVET, BLIND

90267-48177-00

—

$1.71

In stock

23

—

$76.08

In stock

24

—

$76.08

In stock

25

NUT, CROWN(2GG)

90176-10075-00

—

$6.57

In stock

26

PROTECTOR, MUFFLER

8FN-2194H-00-00

—

$49.65

In stock

27

REINFORCEMENT, FOOTREST 1

8FN-21926-00-00

—

$185.42

In stock

28

REINFORCEMENT, FOOTREST 2

8FN-21936-00-00

—

$185.42

In stock

29

PATCH 2

8FN-21962-01-00

—

$29.14

In stock

30

PATCH 3

8FN-21963-01-00

—

$29.14

In stock

31

BRACKET, MAIN TRACK 1

8CW-21943-00-00

—

$4.11

In stock

32

CLAMP(51Y)

90465-08277-00

—
Out of stock

33

PATCH 5

8GS-21965-00-00

—

$42.26

In stock

34

PATCH 6

8GS-21966-00-00

—

$42.26

In stock

35

RIVET, BLIND

90267-48016-00

1

$7.85

In stock

36

FRAME CONNECTION KIT

8GS-W2195-00-00

—

$263.86

In stock

37

BRACKET, CHAIN HOUSING

8CR-21939-01-00

—

$5.35

In stock

38

BRACKET, CHAIN HOUSING

8FN-21939-00-00

—

$8.37

In stock

39

BRACKET, 5

8FG-2196M-00-00

—
Out of stock

40

BRACKET, 6

8FG-2197M-00-00

—
Out of stock

41

COVER 2

8FU-2198G-00-00

—
Out of stock

42

BRACKET, MAIN TRACK 1

8GS-21943-00-00

—

$28.91

In stock

43

BRACKET, MAIN TRACK 2

8FN-21953-00-00

—

$3.49

In stock

44

CLAMP, WIREHARNESS

8FA-21999-00-00

—

$7.25

In stock

45

RIVET, BLIND

90267-47195-00

1

$3.33

In stock

46

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

47

RIVET, BLIND

90267-48023-00

—

$8.18

In stock

48

RIVET, BLIND

90267-48177-00

—

$1.71

In stock

49

FOOTREST COMP. 1

8FN-21960-01-00

—

$281.62

In stock

50

FOOTREST COMP. 2

8GS-21970-00-00

—
Out of stock

51

BRACKET, OIL TANK 1

8FN-2193E-00-00

—

$22.03

In stock

52

BRACKET, ENGINE

8FN-2194E-00-00

—

$241.72

In stock

53

NUT, SELF-LOCKING

95602-08200-00

—
Out of stock

54

BOLT, FLANGE(3HP)

95817-10016-00

—

$6.17

In stock

55

HEAT EXCHANGER ASSY

8FN-12440-01-00

—

$518.99

In stock

56

BOLT, FLANGE

95817-06016-00

—

$1.49

In stock

57

WASHER, SEAL (7G5)

90210-06006-00

—

$5.72

In stock

58

RIVET, BLIND

90267-48016-00

1

$7.85

In stock

59

—

$17.68

In stock

60

COVER 1

8FU-2198F-01-00

—

$27.20

In stock

61

COVER 3

8FU-2198J-01-00

—

$27.20

In stock

62

PLATE, STRG BRACKET 1

8FU-2195E-01-00

—

$24.92

In stock

63

PLATE, STRG BRACKET 2

8FU-2195F-01-00

—

$11.54

In stock

64

FRAME UNDER 1

8ES-2196A-01-00

—

$81.12

In stock

65

FRAME, UNDER 2

8FA-2196E-01-00

—

$76.54

In stock

66

BRACKET, GUARD FITTING

8FA-21972-01-00

—

$6.28

In stock

67

BRACKET 3

8FA-2196F-00-00

—

$5.58

In stock

68

RIVET, BLIND (22W)

90267-48083-00

—

$2.78

In stock

69

RIVET, BLIND

90267-48018-00

—

$7.35

In stock

70

RIVET, BLIND(8CH)

90267-47187-00

—
Out of stock

71

BUMPER, FRONT 2

8FN-77512-00-00

—

$66.09

In stock

72

BOLT, FLANGE

95817-06012-00

—

$1.49

In stock

73

BRACKET, FRONT

8FN-21949-00-00

—

$28.80

In stock

74

BRACKET, FRONT BUMPER

8FN-21959-00-00

—

$28.80

In stock

75

BOLT, FLANGE

95814-08016-00

—

$6.68

In stock

76

BOLT, FLANGE(8AB)

95817-08020-00

—

$7.00

In stock

77

RIVET, BLIND(3JB)

90267-48095-00

—

$2.00

In stock

78

RIVET, BLIND

90267-47195-00

1

$3.33

In stock

79

RIVET, BLIND

90267-48016-00

1

$7.85

In stock

80

PROTECTOR, FRAME FR

8FR-2197E-00-00

—

$42.43

In stock

81

BOLT, BUTTON HEAD

92012-06012-00

—

$2.49

In stock

82

FOOTREST, REAR 1

8DM-27431-03-00

—

$30.91

In stock

83

FOOTREST, REAR 2

8DM-27441-03-00

—

$34.34

In stock

84

SCREW, TAPPING(4TV)

90167-05078-00

—

$5.12

In stock

85

REINFORCEMENT, FRAME REAR 2

8FN-21933-01-00

—

$63.80

In stock

86

RIVET, BLIND

90267-47195-00

1

$3.33

In stock

87

DUCT, AIR

8FN-21557-00-00

—

$49.68

In stock

88

COVER 1

8FN-2198F-00-00

—
Out of stock

89

RIVET

90269-09002-00

—
Out of stock

90

SEAL, 5

8FN-241A5-00-00

—

$4.89

In stock

91

GROMMET (4H7)

90480-16278-00

—

$2.62

In stock
