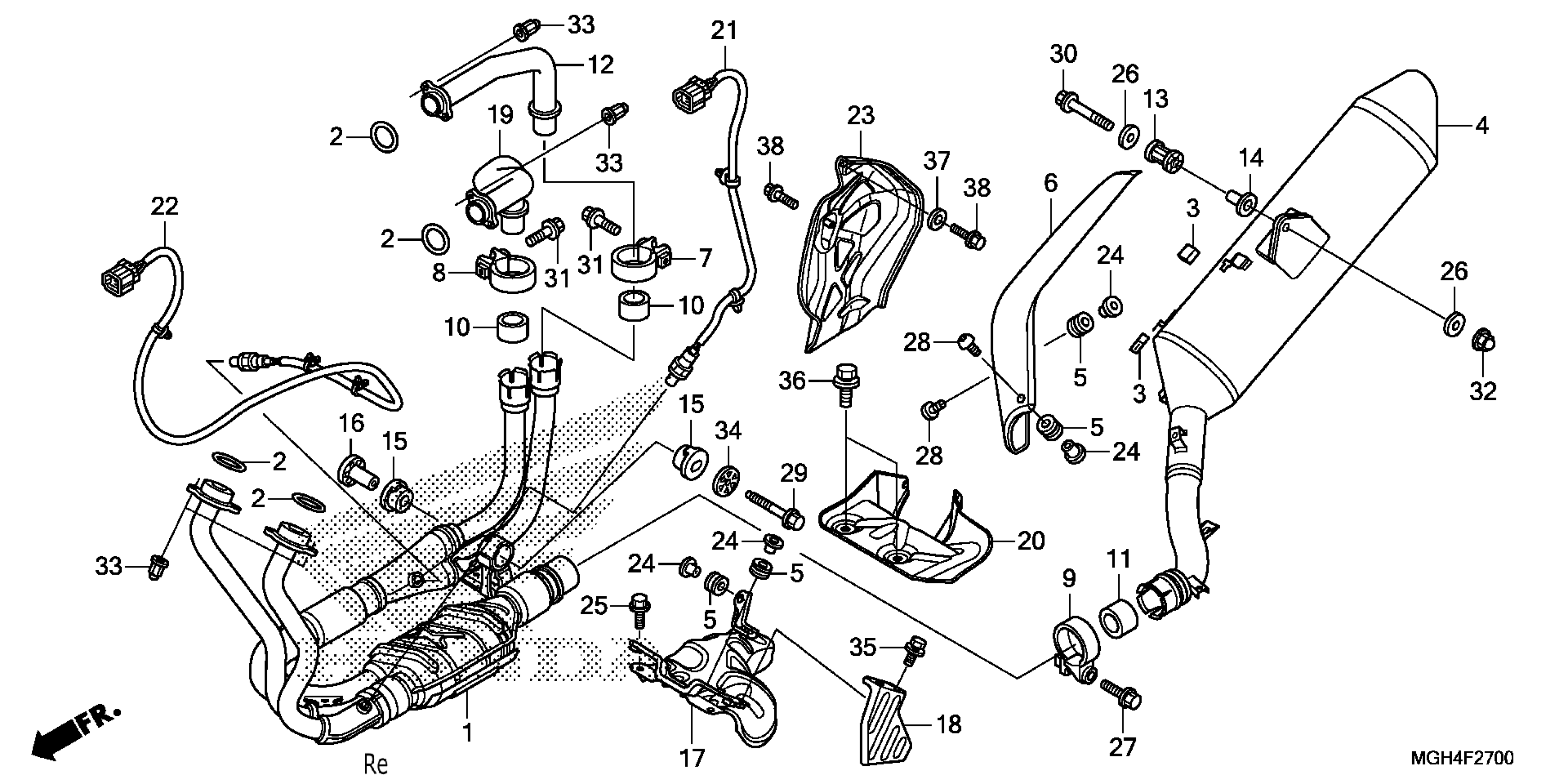

Honda VFR1200XDAC (17) VFR1200XD, JPN, VIN# JH2SC761-HK100001 EXHAUST MUFFLER Diagram

#

Description
Price

1

PIPE, EX.

18150-MGH-A51

$2,141.68

2

GASKET, EX. PIPE

18291-MM5-860

$4.81

3

RUBBER, PROTECTOR

18293-MN0-000

$1.94

4

MUFFLER

18310-MGH-A51

$1,429.84

5

RUBBER, PROTECTOR MOUNTING

18345-MBT-610

$1.99

6

PROTECTOR, MUFFLER

18350-MGH-640

$110.90

7

BAND, EX. PIPE

18373-KAB-000

$18.26

7

BAND, EX. PIPE This part replaces 18373-MN1-670.

18373-KAB-000

$18.26

8

BAND, L. EX. PIPE

18374-MN1-670

$12.95

9

BAND, R. RR. MUFFLER

18375-MCF-D30

$26.93

9

BAND, R. RR. MUFFLER This part replaces 18375-MCF-003.

18375-MCF-D30

$26.93

10

GASKET, EX.

18391-MB0-891

$16.08

11

GASKET, MUFFLER

18392-MCF-003

$13.78

12

PIPE, R. RR. EX.

18420-MGH-641

$173.68

13

RUBBER, MUFFLER MOUNTING

18421-KV3-950

$3.00

14

COLLAR, MUFFLER MOUNTING

18422-MA6-000

$7.37

15

RUBBER, EX. PIPE MOUNTING

18422-MGE-000

$17.26

16

COLLAR, EX. PIPE MOUNTING

18423-MGE-000

$8.65

17

PROTECTOR, EX. PIPE (UPPER)

18425-MGE-010

$102.88

18

SUB-PROTECTOR, EX. PIPE (UPPER)

18426-MGE-000

$9.94

19

PIPE, L. RR. EX.

18470-MGH-641

$173.68

20

PROTECTOR, EX. PIPE (LOWER)

18475-MGE-000

$60.91

21

SENSOR, OXYGEN (#1,4)

36531-MGH-H21

$234.64

22

SENSOR, OXYGEN (#2,3)

36532-MGH-H31

$224.52

23

PROTECTOR, HEAT

50606-MGH-640

$64.86

24

COLLAR, HEAT GUARD SETTING

50609-MCW-D00

$2.26

25

BOLT, FLANGE (6X16) (NSHF)

90004-GHB-630

$3.26

26

WASHER, PLAIN (8MM)

90101-ML0-720

$3.61

27

BOLT, FLANGE (8X35)

90103-KCM-620

$1.43

28

SCREW, PAN (6X12)

90106-KRG-000

$1.99

29

BOLT, FLANGE (8X65)

90127-MGE-000

$3.42

30

BOLT, FLANGE (8X45)

90145-MGH-640

$2.71

31

BOLT, FLANGE (8X32)

90216-MM9-000

$4.23

32

NUT, CAP (8MM)

90301-KBW-940

$3.75

33

NUT, CAP (6MM)

90304-438-000

$6.64

34

WASHER (8.5X38)

90505-MGE-000

$2.03

35

BOLT-WASHER (5X10)

93401-05010-00

$0.93

36

BOLT-WASHER (6X12)

93404-06012-07

$1.48

36

BOLT-WASHER (6X12) This part replaces 93404-06012-08.

93404-06012-07

$1.48

37

WASHER, PLAIN (6MM)

94103-06000

$0.90

38

BOLT, FLANGE (6X20)

96001-06020-04

$0.86
