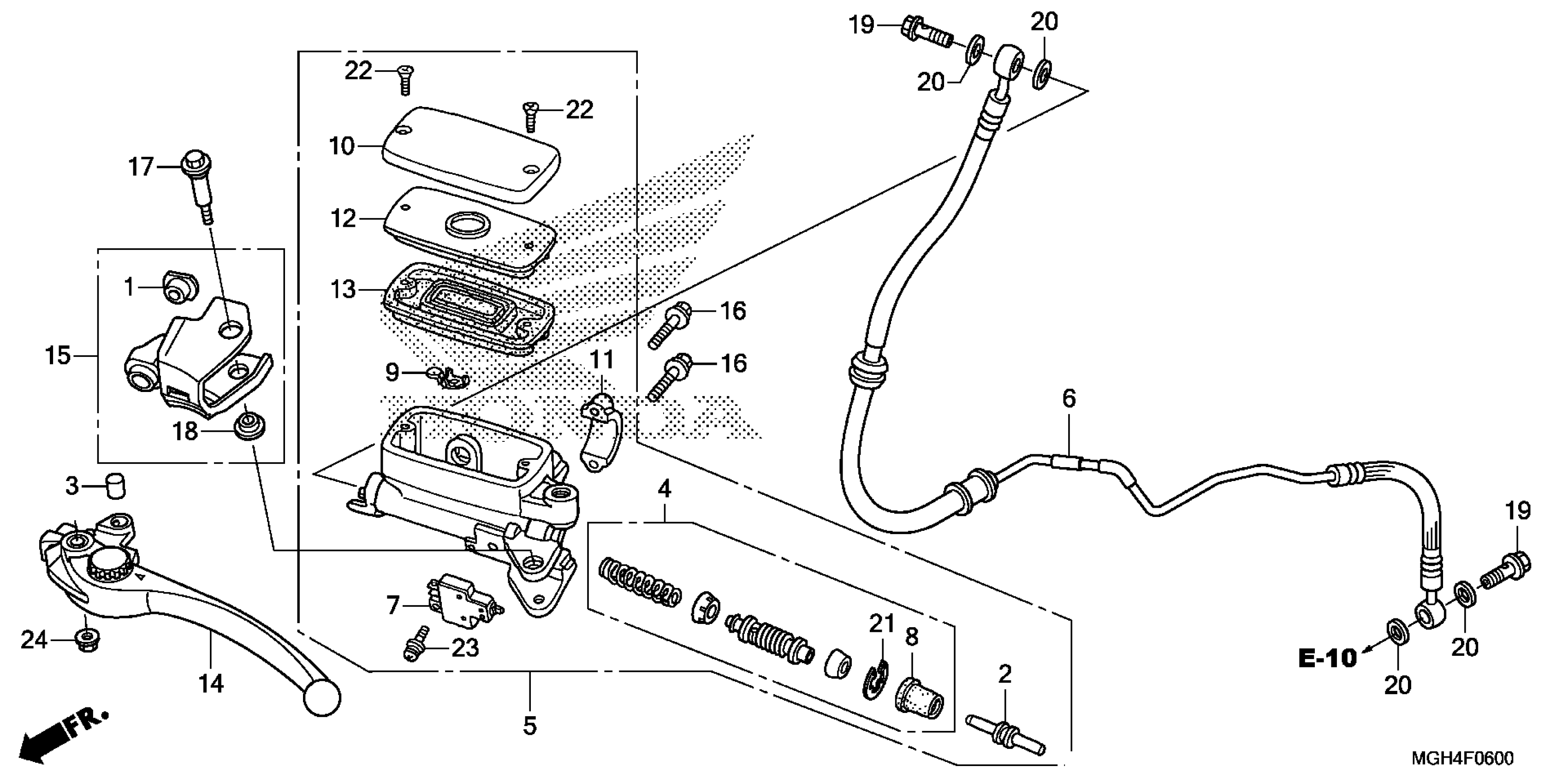

Honda VFR1200XAC (17) VFR1200X, JPN, VIN# JH2SC760-HK100001 CLUTCH MASTER CYLINDER Diagram

#

Description
Price

1

NUT, AIR IN. DUCT

17345-MFJ-D00

$4.41

2

ROD, PUSH

22884-MAT-E01

$19.35

3

BUSH

22885-MB0-006

$12.95

4

PISTON SET, MASTER CYLINDER

22886-MAT-E01

$57.04

5

MASTER CYLINDER SUB-ASSY., CLUTCH (NISSIN) This part replaces 22890-MGY-305.

22890-MGY-641

$390.93

6

PIPE, CLUTCH

22900-MGH-641

$213.82

7

SWITCH ASSY., CLUTCH

35330-MB0-003

$18.22

8

BOOT

45504-MAT-E01

$10.65

9

PROTECTOR

45512-MA6-006

$4.28

10

CAP, MASTER CYLINDER (NISSIN)

45513-MM5-016

$22.41

11

HOLDER, MASTER CYLINDER

45517-166-006

$13.55

12

PLATE, DIAPHRAGM

45518-MM5-006

$10.65

13

DIAPHRAGM

45520-MM5-006

$15.12

14

LEVER ASSY., L. HANDLE This part replaces 53180-MEJ-305.

53180-MEJ-016

$50.86

15

HOLDER, L. KNUCKLE

53196-MGH-640

$17.98

16

BOLT, FLANGE (6X22)

90013-GHB-660

$2.33

17

BOLT, HANDLE LEVER

90114-MGH-641

$6.90

18

COLLAR (6X4)

90127-KF0-770

$3.42

19

BOLT, OIL (10X22)

90145-MS9-612

$7.54

20

WASHER, OIL BOLT

90545-300-000

$3.99

21

CIRCLIP

90651-MA5-671

$2.66

22

SCREW, FLAT (4X12)

93600-04012-0G

$1.49

22

SCREW, FLAT (4X12) This part replaces 93600-04012-1G.

93600-04012-0G

$1.49

23

SCREW-WASHER (4X12)

93893-04012-07

$1.49

23

SCREW-WASHER (4X12) This part replaces 93893-04012-17.

93893-04012-07

$1.49

24

NUT, FLANGE (6MM)

94050-06000

$1.49
