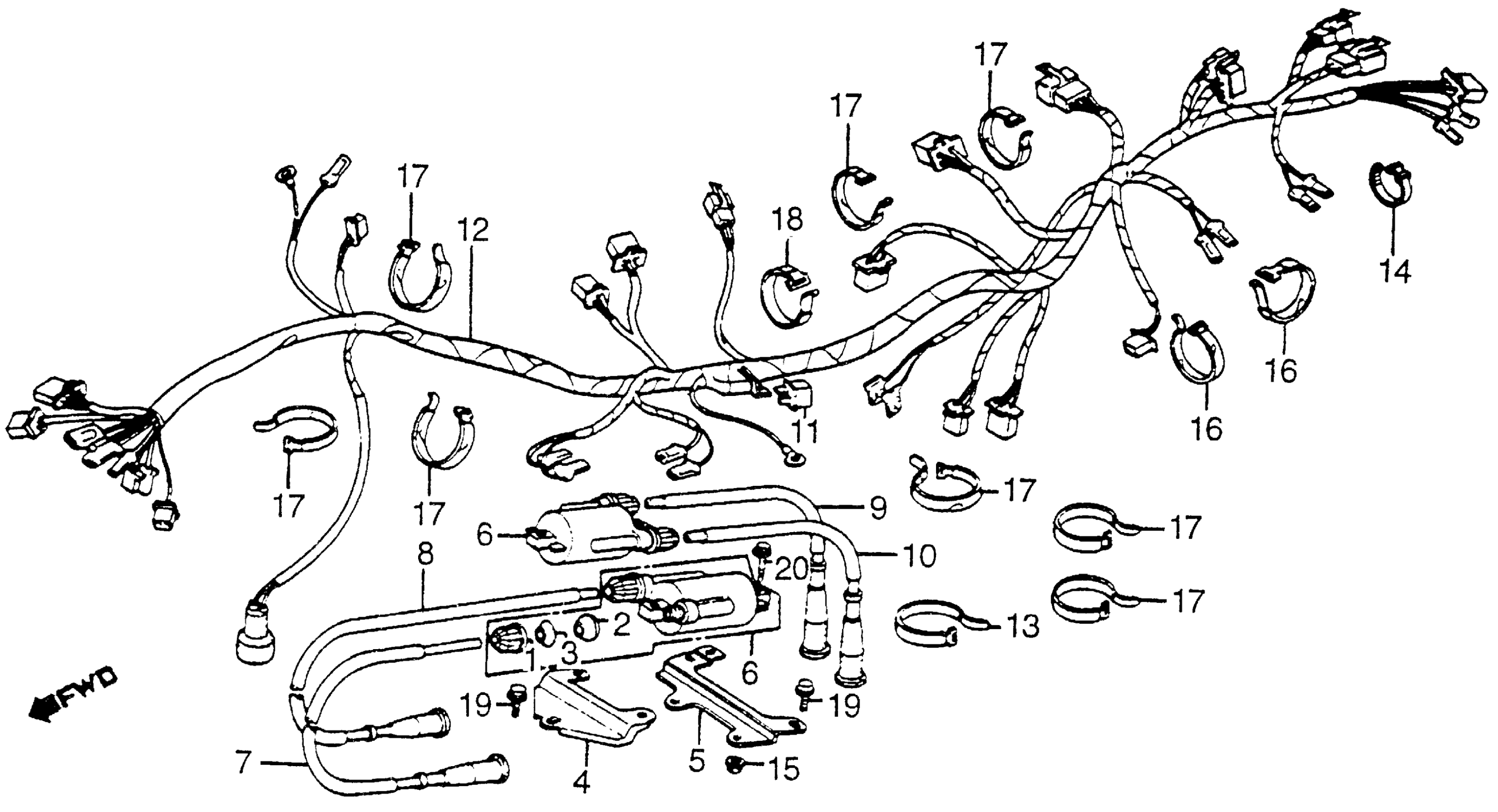

Honda VF750CA (83) V45 MAGNA, JPN, VIN# JH2RC071-DM100011 TO JH2RC071-DM122819 WIRE HARNESS + IGNITION COIL Diagram

#

Description
Price

1

CAP, SCREW

30501-428-003

Unavailable

2

SEAL, RUBBER

30502-428-003

$1.49

3

WASHER, CAP

30503-428-003

$1.52

4

BRACKET A, IGNITION COIL

30506-MB1-000

Unavailable

5

BRACKET B, IGNITION COIL This part replaces 30507-MB1-700.

30507-MB1-930

Unavailable

5

BRACKET B, IGNITION COIL

30507-MB1-930

Unavailable

6

COIL, IGNITION This part replaces 30506-MA6-003.

30510-MA6-013

$168.34

6

COIL, IGNITION This part replaces 30510-MA6-003.

30510-MA6-013

$168.34

6

COIL, IGNITION

30510-MA6-013

$168.34

7

CAP 1, IGNITION (NOT AVAILABLE)

30731-MB1-153

Unavailable

8

CAP 2, IGNITION

30732-MB1-153

Unavailable

9

CAP 3, IGNITION

30733-MB1-153

Unavailable

10

CAP 4, IGNITION

30734-MB1-153

Unavailable

11

RECTIFIER ASSY., SILICON (SHINDENGEN) This part replaces 31700-124-003.

31700-124-008

$29.71

11

RECTIFIER ASSY., SILICON (SHINDENGEN)

31700-124-008

$29.71

12

WIRE HARNESS (NOT AVAILABLE) | Use up to Frame SN DM122119 This part replaces 32100-MB1-700.

32100-MB1-701

Unavailable

12

WIRE HARNESS (NOT AVAILABLE)

32100-MB1-701

Unavailable

13

BAND, CABLE

32161-MA0-000

Unavailable

14

BAND B1, CABLE

32161-404-610

$2.23

15

NUT, FLANGE (6MM)

94050-06080

$1.49

16

BAND B1, CABLE

32161-404-000

$2.23

16

BAND B1, CABLE This part replaces 95014-61100.

32161-404-000

$2.23

17

BAND A2, CABLE

95014-61200

$2.33

18

BAND A3, CABLE

95014-61300

$1.97

19

BOLT, FLANGE (6X12) This part replaces 95700-06012-08.

95701-06012-08

$1.67

19

BOLT, FLANGE (6X12)

95701-06012-08

$1.67

20

BOLT, FLANGE (6X20) This part replaces 95700-06020-08.

95701-06020-08

$1.49

20

BOLT, FLANGE (6X20)

95701-06020-08

$1.49
