2024 Kawasaki Versys 650 Fuel Tank Diagram

← All diagrams

Find the part on the Fuel Tank diagram for your 2024 Kawasaki Versys 650, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

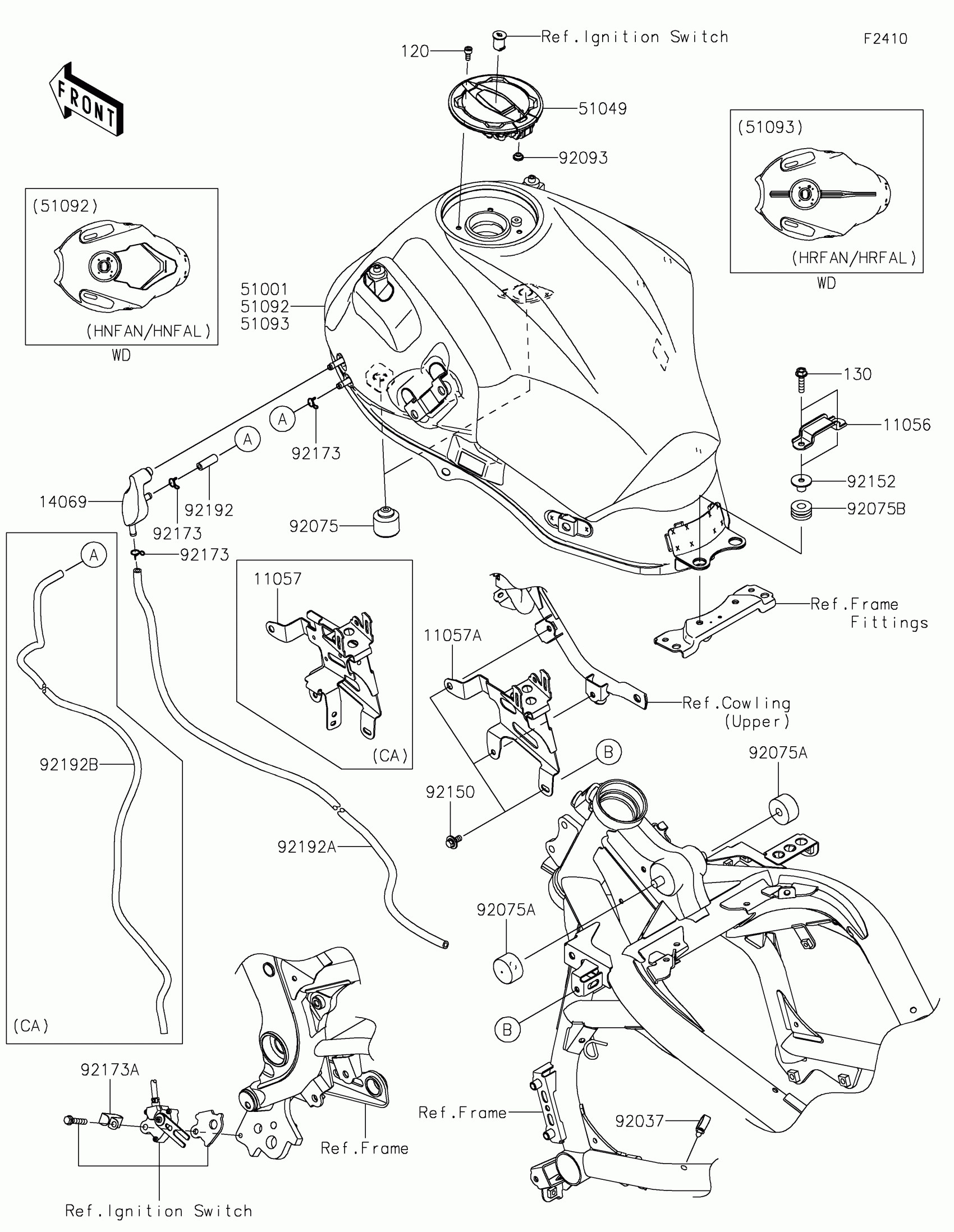

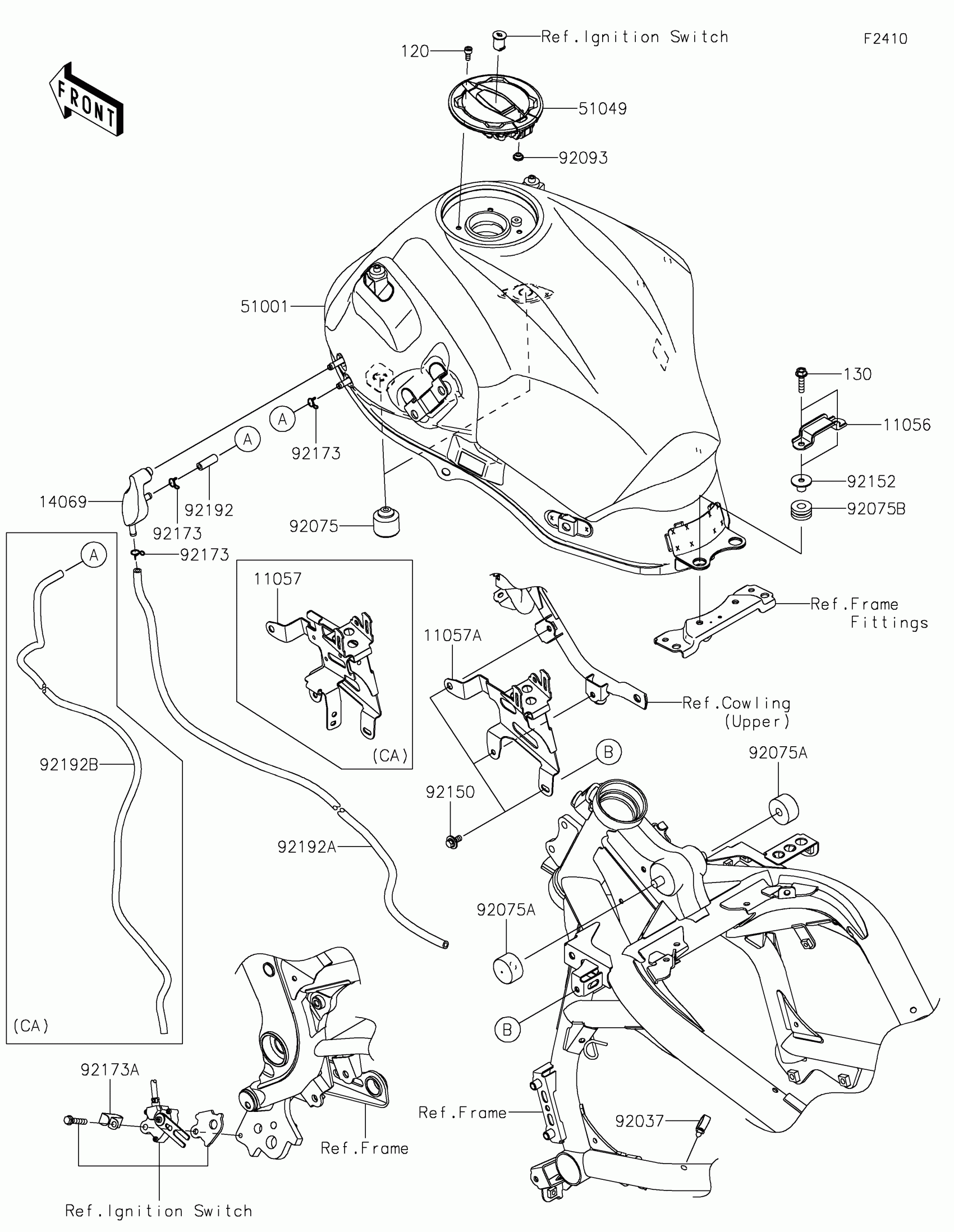

2024 Kawasaki Versys 650 Fuel Tank Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

11056

BRACKET,SEAT

11056-0361

1

$5.46

In stock

51001

TANK-COMP-FUEL,M.S.BLACK

51001-0926-660

1

$1,245.97

In stock

51049

CAP-TANK,FUEL

51049-0756

1

$139.17

In stock

51093

TANK-COMP-FUEL,EBONY

51093-5252-H8

1

$1,093.19

In stock

92037

CLAMP,HOSE

92037-1827

1

$5.93

In stock

92075

DAMPER

92075-1002

1

$5.42

In stock

92075A

DAMPER,FUEL TANK

92075-125

1

$4.93

In stock

92075B

DAMPER,10X24X12

92075-1690

1

$3.97

In stock

92093

SEAL,FUEL TANK CAP

92093-1030

1

$6.18

In stock

92150

BOLT,FLANGED,6X14

92150-1689

1

$3.14

In stock

92152

COLLAR,6.5X10X13.1

92152-0910

1

$1.44

In stock

92173A

CLAMP

92173-0833

1

$3.29

In stock

120

BOLT-SOCKET,5X12

120CA0512

1

$1.37

In stock

130

BOLT-FLANGED,6X25

130BA0625

1

$1.01

In stock
