2020 Kawasaki Versys® 1000 SE LT+ Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 2020 Kawasaki Versys® 1000 SE LT+, then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

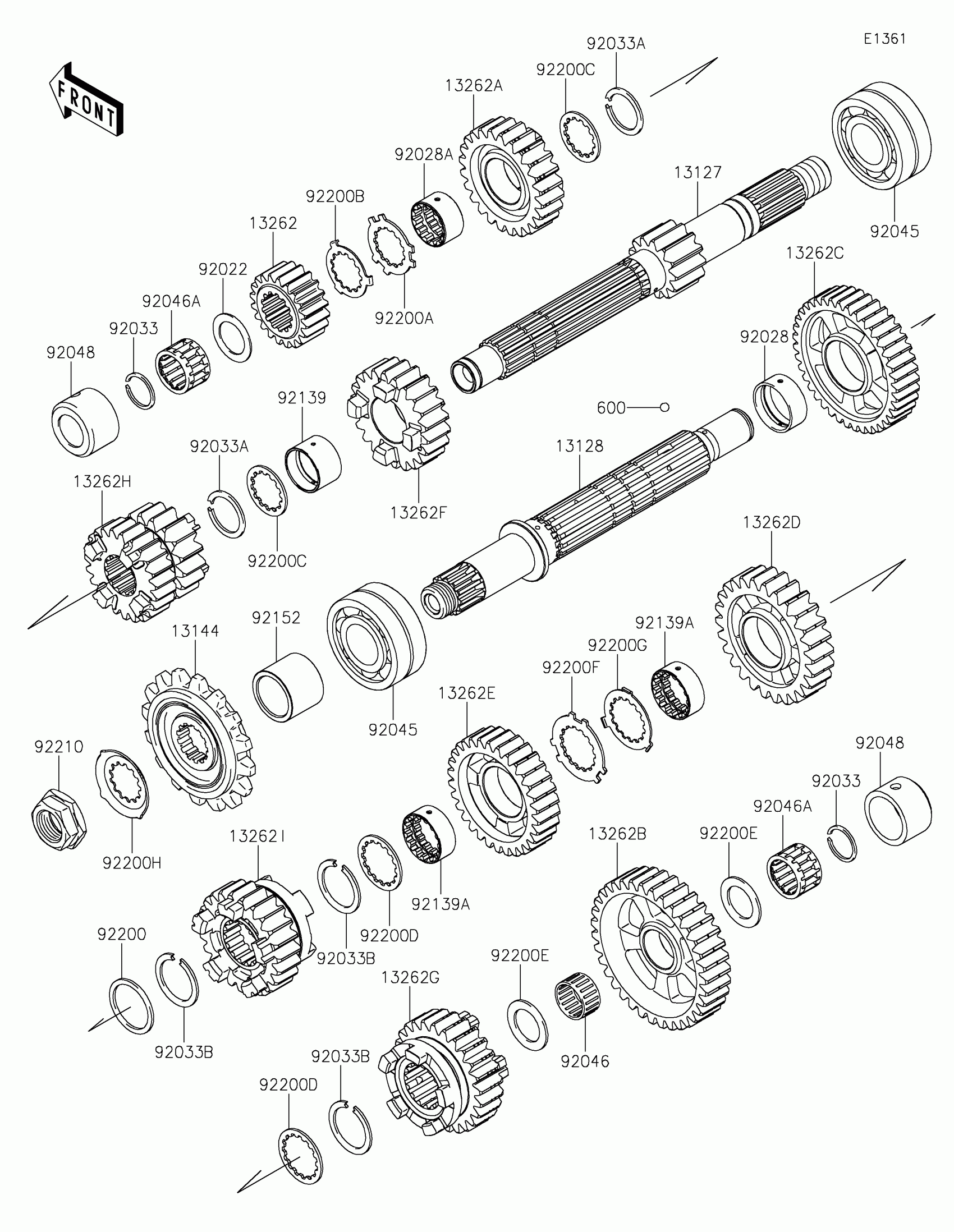

2020 Kawasaki Versys® 1000 SE LT+ Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

13127

SHAFT-TRANSMISSION INPUT

13127-0700

1
Out of stock

13128

SHAFT-TRANSMISSION OUTPUT

13128-0713

1
Out of stock

13144

SPROCKET-OUTPUT,15T

13144-0579

1
Out of stock

13262

GEAR,INPUT 2ND,20T

13262-0753

1

$69.09

In stock

13262A

GEAR,INPUT TOP,24T

13262-0884

1

$156.63

In stock

13262B

GEAR,OUTPUT LOW,35T

13262-0885

1

$144.18

In stock

13262C

GEAR,OUTPUT 2ND,39T

13262-0886

1

$128.66

In stock

13262D

GEAR,OUTPUT 3RD,26T

13262-0887

1

$130.49

In stock

13262E

GEAR,OUTPUT 4TH,30T

13262-0888

1

$126.58

In stock

13262F

GEAR,INPUT 5TH,22T

13262-1159

1

$158.04

In stock

13262G

GEAR,OUTPUT 5TH,25T

13262-1198

1

$197.18

In stock

13262H

GEAR,INPUT 3RD&4TH,17T&23T

13262-1382

1
Out of stock

13262I

GEAR,OUTPUT TOP,23T

13262-1387

1
Out of stock

600

BALL-STEEL,5/32

600A0500

1
Out of stock

92022

WASHER,20.5X30X1,STEEL

92022-112

1
Out of stock

92028

BUSHING,OUTPUT,2ND

92028-1739

1
Out of stock

92028A

BUSHING,INPUT TOP GEAR

92028-1915

1
Out of stock

92033

RING-SNAP,20MM

92033-015

1
Out of stock

92033A

RING-SNAP,24MM

92033-026

1
Out of stock

92033B

RING-SNAP,T=1.5

92033-1249

1
Out of stock

92045

BEARING-BALL,DAC2557NSSH

92045-0003

1
Out of stock

92046

BEARING-NEEDLE,K20X24X13

92046-1219

1
Out of stock

92046A

BEARING-NEEDLE,PK20X27X17X3

92046-1303

1
Out of stock

92048

RACE

92048-0016

1
Out of stock

92139

BUSHING,25X28X17.8

92139-0280

1
Out of stock

92139A

BUSHING,OUTPUT,3RD&4TH

92139-0281

1
Out of stock

92152

COLLAR,SPROCKET

92152-0812

1
Out of stock

92200

WASHER,28.1X34.0X1.6

92200-0228

1
Out of stock

92200A

WASHER,25.2X34.2X1.5

92200-0520

1
Out of stock

92200B

WASHER,25.2X32X1

92200-0521

1
Out of stock

92200C

WASHER,25.2X31.0X1.5

92200-1239

1
Out of stock

92200D

WASHER,28.5X34.0X1.5

92200-1240

1
Out of stock

92200E

WASHER,20.5X31X1.5

92200-1375

1
Out of stock

92200F

WASHER,25.8X40.5X1.5

92200-1522

1
Out of stock

92200G

WASHER,25.2X37.0X1.0

92200-1523

1
Out of stock

92200H

WASHER

92200-1720

1
Out of stock

92210

NUT,20MM

92210-0850

1
Out of stock
