Find the part on the Handle - Wire diagram for your 1977 Yamaha TZ750 (TZ750D), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

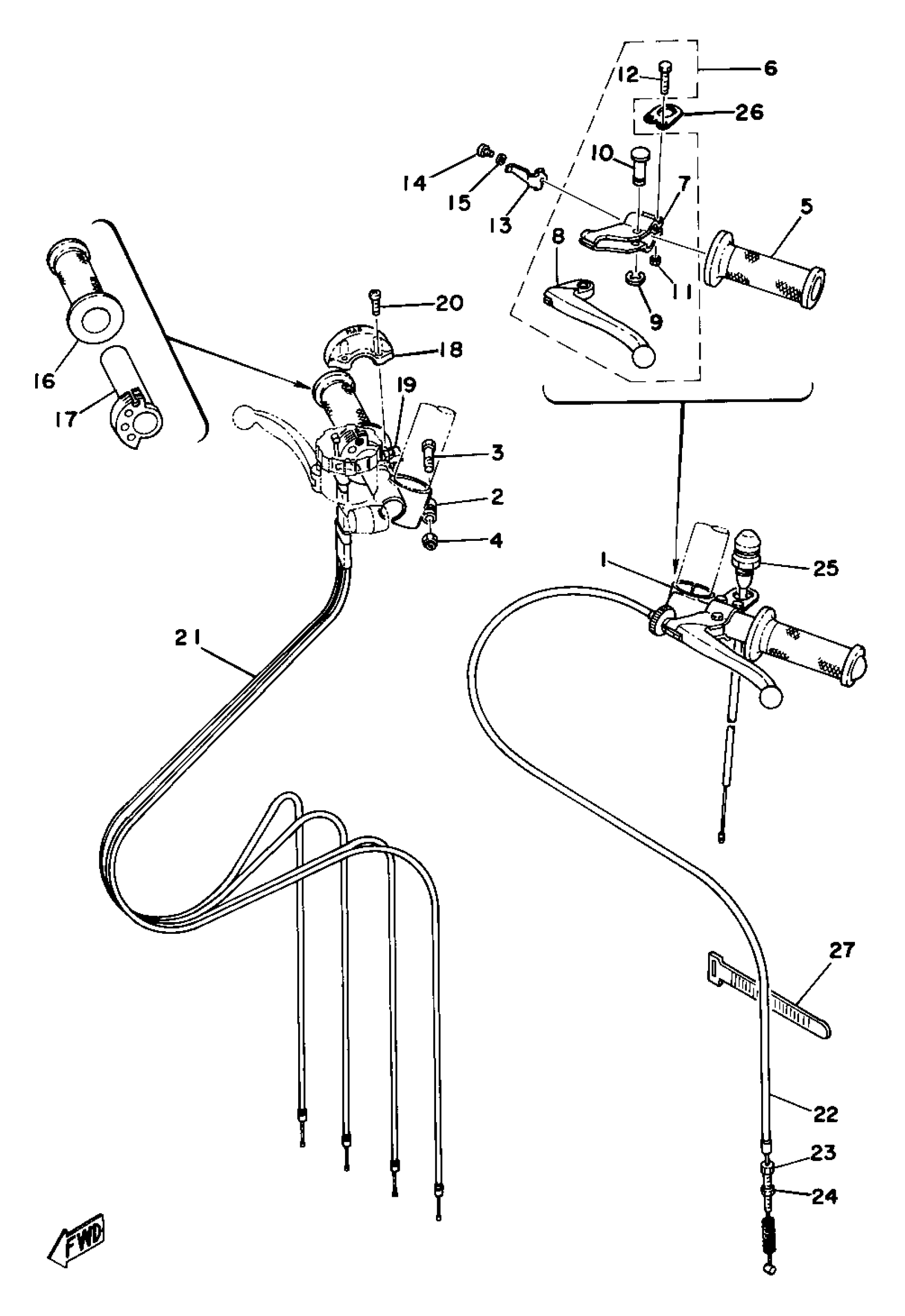

1977 Yamaha TZ750 (TZ750D) Handle - Wire Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HANDLEBAR LH

409-26121-01-00

1
Out of stock

2

HANDLEBAR RH

409-26122-01-00

1
Out of stock

3

BOLT

97013-08035-00

1

$4.80

In stock

4

NUT, U

95617-08100-00

1

$6.78

In stock

5

GRIP (L.H)

47X-26241-00-00

—
Out of stock

6

NO LONGER AVAILABLE

1X2-82810-00-00

1
Out of stock

7

HOLDER, LEVER 1

(1X2-82811-00-00)

1
Out of stock

8

LEVER L

150-83912-00-38

1
Out of stock

9

CIRCLIP(53L)

99001-06600-00

1

$0.70

In stock

10

COLLAR, LEVER 1

(1X2-83913-00-00)

1
Out of stock

11

NUT(650)

95380-06700-00

1

$6.17

In stock

12

BOLT, HEXAGON

97017-06025-00

1

$2.98

In stock

13

SPRING, LOCK

5F6-26368-00-00

—
Out of stock

14

SCREW, PAN HEAD(62X)

97885-05010-00

1

$2.65

In stock

15

YBS67-5 WASHER, SPRING

92990-05100-00

1
Out of stock

16

GRIP (R.H)

47X-26242-00-00

—
Out of stock

17

TUBE, THRTL GUIDE

(409-26243-00-00)

1
Out of stock

18

CAP, GRIP UPPER

(1X2-26281-00-00)

1
Out of stock

19

CAP, GRIP LOWER

(1X2-26282-00-00)

1
Out of stock

20

SCREW, PAN HEAD

98517-05020-00

—

$1.35

In stock

20

SCREW, PAN HEAD

98580-05020-00

1

$1.39

In stock

21

CABLE, THROTTLE 1

(409-26311-01-00)

1
Out of stock

22

CABLE, CLUTCH

(409-26335-00-00)

1
Out of stock

23

BOLT (109-26345-00)

90123-06011-00

—

$14.12

In stock

24

NUT (109-26344-00)

90179-06143-00

—

$6.68

In stock

25

NO LONGER AVAILABLE

328-83976-00-00

1
Out of stock

26

HOLDER, HANDLE SWCH

(294-83974-00-00)

1
Out of stock

27

BAND

341-26397-01-00

1
Out of stock
