1976 Yamaha TZ350 (TZ350C) Carburetor Diagram

← All diagrams

Find the part on the Carburetor diagram for your 1976 Yamaha TZ350 (TZ350C), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

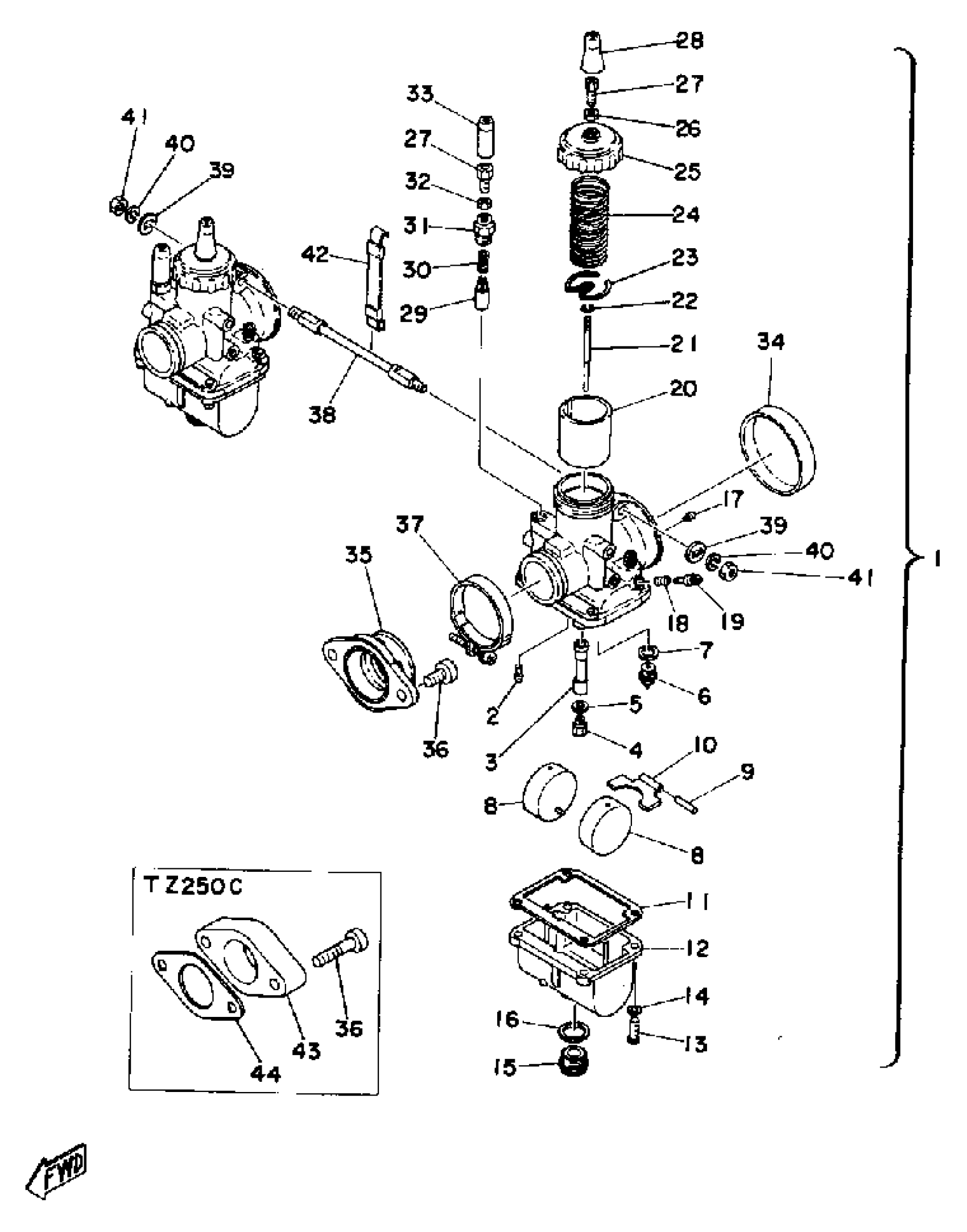

1976 Yamaha TZ350 (TZ350C) Carburetor Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

CARBURETOR ASSEMBLY 1

(1H3-14101-01-00)

1
Out of stock

1

UNAVAILABLE IN PRICE BOOK

1H4-14101-00-00

1
Out of stock

1

UNAVAILABLE IN PRICE BOOK

1H4-14101-01-00

1
Out of stock

2

JET, PILOT (# 70)

193-14142-70-00

1
Out of stock

3

. NOZZLE, MAIN (0-2)

239-14141-32-00

1
Out of stock

4

JET, MAIN #300

137-14143-60-A0

1

$9.18

In stock

4

JET, MAIN #310

137-14143-62-A1

—
Out of stock

4

JET, MAIN #320

137-14143-64-00

—

$9.89

In stock

4

JET, MAIN #320

137-14143-64-00

—

$9.89

In stock

4

JET, MAIN #330

137-14143-66-A1

—
Out of stock

4

JET,MAIN #340

137-14143-68-00

1
Out of stock

4

JET,MAIN #350

137-14143-70-00

1

$5.93

In stock

5

WASHER,MAIN JET

137-14153-00-00

1
Out of stock

6

NEEDLE VALVE SET

24X-14107-33-00

1

$44.94

In stock

7

WASHER,VALVE SEAT

239-14195-00-00

—

$11.47

In stock

8

FLOAT

(239-14185-00-00)

1
Out of stock

8

. FLOAT

310-14185-00-00

1
Out of stock

9

PIN, FLOAT

127-14186-00-00

—

$6.23

In stock

10

ARM, FLOAT

(239-14187-00-00)

1
Out of stock

11

GASKET, FLOAT CHMBR

(239-14184-00-00)

1
Out of stock

11

GASKET, FLOAT CHAMBER

483-14184-00-00

—

$17.72

In stock

12

BODY, FLOAT CHMBR 1

(239-14181-00-00)

1
Out of stock

13

SCREW, PAN HEAD(6B0)

97885-05016-00

1

$3.96

In stock

14

YBS67-5 WASHER, SPRING

92990-05100-00

—
Out of stock

15

PLUG, SCREW

(239-14115-00-00)

1
Out of stock

16

. WASHER, PLUG SCREW

239-14117-00-00

1
Out of stock

17

JET, AIR (#2.0)

239-14172-20-00

—
Out of stock

18

SPRING, AIR ADJUSTING

127-14134-00-00

—

$6.37

In stock

19

AIR SCREW SET

23X-14104-00-00

—

$8.52

In stock

20

VALVE, THROTTLE 1

(328-14112-25-00)

1
Out of stock

20

VALVE, THROTTLE 1

(328-14112-30-00)

1
Out of stock

21

. NEEDLE

239-14116-09-00

1
Out of stock

22

CLIP

3FA-14137-00-00

—

$6.80

In stock

23

. SEAT, SPRING

239-14136-00-00

1
Out of stock

24

. SPRING, THRTL VALVE

239-14131-00-00

1
Out of stock

25

. TOP, MIXING CHAMBER

239-14158-00-00

1
Out of stock

26

NUT, WIRE ADJUSTING

802-14161-00-00

—

$6.65

In stock

27

CABLE ADJUST SCREW SET

12G-14106-00-00

—

$17.66

In stock

27

CABLE ADJUST SCREW SET

12G-14106-00-00

—

$17.66

In stock

28

CAP

8A7-14169-00-00

—

$15.80

In stock

29

PLUNGER, STARTER

(1G8-14171-00-00)

1
Out of stock

29

PLUNGER, STARTER

58E-14171-00-00

—

$28.22

In stock

30

SPRING, PLUNGER

127-14135-00-00

—

$6.40

In stock

30

SPRING, PLUNGER

156-14135-00-00

—

$7.72

In stock

31

CAP, PLUNGER

127-14174-00-00

—

$8.72

In stock

31

CAP, PLUNGER

152-14174-00-00

—

$28.48

In stock

32

NUT, WIRE ADJUSTING

127-14161-00-00

—

$7.20

In stock

32

CLIP, PLUNGER

353-14138-00-00

—

$5.23

In stock

33

CAP

(174-14169-01-00)

1
Out of stock

33

. COVER, PLUNGER CAP

637-14173-00-00

1
Out of stock

34

COVER, MIXING

240-14157-00-00

1
Out of stock

35

MANIFOLD, INTAKE

328-13555-01-00

1
Out of stock

36

BOLT, SOCKET

91317-08016-00

—

$6.17

In stock

36

BOLT, SOCKET

91317-08035-00

—
Out of stock

37

CLAMP HOSE 278144550000

90460-49058-00

—
Out of stock

38

SCREW, ROD

(240-14486-00-00)

1
Out of stock

39

WASHER, SPEC''L SHAP

(90209-10033-00)

1
Out of stock

40

YBS66-6 WASHER, PLAIN

92990-06200-00

—

$0.78

In stock

41

NUT, HEXAGON

95380-06600-00

1

$4.13

In stock

42

HOLDER

(294-14491-00-00)

1
Out of stock

43

JOINT, CARBURETOR

329-13565-01-00

1
Out of stock

44

GASKET,MANIFOLD

329-13556-01-00

1
Out of stock
