1975 Yamaha TY175 (TY175B) Handle Wire Diagram

← All diagrams

Find the part on the Handle Wire diagram for your 1975 Yamaha TY175 (TY175B), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

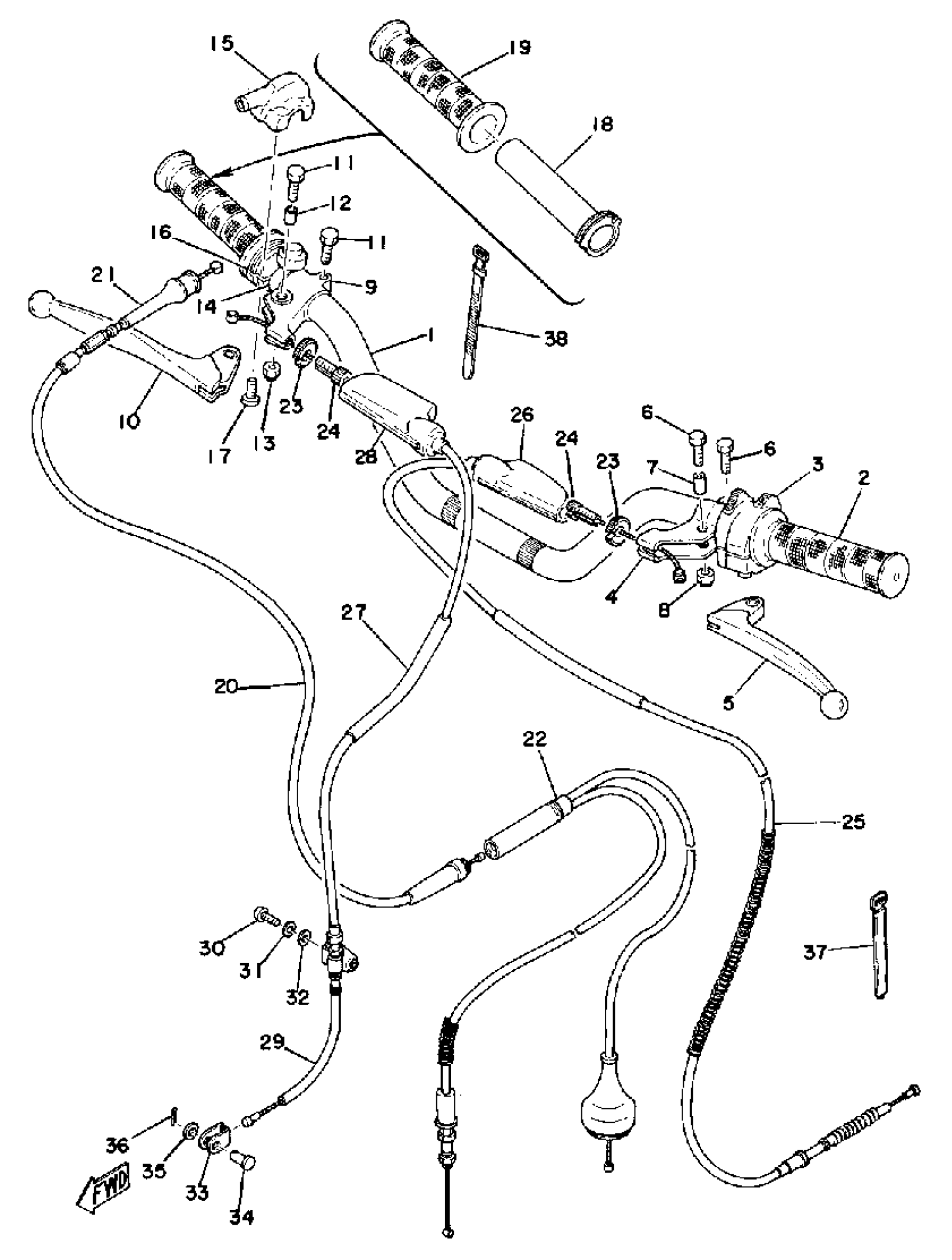

1975 Yamaha TY175 (TY175B) Handle Wire Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

LEVER HOLDER ASSY 1

214-82910-07-00

1
Out of stock

1

HANDLE

525-26111-01-00

—

$195.71

In stock

2

LEVER HOLDER ASSEMBLY 2

(233-82920-33-00)

1
Out of stock

2

GRIP (L.H)

3GB-26241-00-00

1

$19.00

In stock

3

SWITCH, HANDLE 2

434-83975-00-00

1
Out of stock

4

HOLDER, LEVER (L.H)

214-82911-01-00

1

$48.32

In stock

5

LEVER(L.H)

214-83912-00-00

1

$19.48

In stock

6

BOLT, HEXAGON

97017-06025-00

1

$2.98

In stock

7

COLLAR, LEVER

214-83913-00-00

1

$6.49

In stock

8

NUT, SELF-LOCKING

95617-06100-00

1

$2.32

In stock

9

HOLDER, LEVER (R.H)

233-82921-31-00

1

$58.60

In stock

10

LEVER(R.H)

233-83922-30-00

1

$19.29

In stock

11

BOLT, HEXAGON

97017-06025-00

1

$2.98

In stock

12

COLLAR, LEVER

214-83913-00-00

1

$6.49

In stock

13

NUT, SELF-LOCKING

95617-06100-00

1

$2.32

In stock

14

SWITCH, HANDLE 1

(363-83976-01-00)

1
Out of stock

15

CAP, GRIP UPPER

493-26281-00-39

1
Out of stock

16

CAP GRIP LOWER

493-26282-00-39

1
Out of stock

17

SCREW, PAN HEAD

98580-05020-00

1

$1.39

In stock

18

TUBE, THROTTLE GUIDE

434-26243-12-00

—
Out of stock

19

GRIP RH

493-26242-00-00

1
Out of stock

20

CABLE, THROTTLE 1

525-26311-01-00

1
Out of stock

21

. BOOT, THROTTLE CBLE

322-26316-00-00

1
Out of stock

22

CABLE, THROTTLE 2

525-26312-01-00

1
Out of stock

23

NUT

90179-08030-00

—

$3.78

In stock

24

BOLT

90123-08002-00

—

$8.93

In stock

25

WIRE, CLUTCH

525-26335-00-00

—
Out of stock

26

COVER, LEVER

498-26372-00-00

—

$26.34

In stock

27

WIRE, BRAKE 1

434-26341-05-00

—
Out of stock

28

COVER, LEVER

498-26372-00-00

—

$26.34

In stock

29

BOOT, CABLE

(434-26342-01-00)

1
Out of stock

30

SCREW, PAN

98507-06014-00

—

$6.18

In stock

31

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

32

YBS66-6 WASHER, PLAIN

92990-06200-00

—

$0.78

In stock

33

JOINT, WIRE

156-26347-00-00

—

$7.51

In stock

34

PIN W/HOLE 307181180000

90240-08013-00

—

$5.10

In stock

35

WASHER, PLATE 1562722600

90201-08083-00

—
Out of stock

36

PIN, COTTER

91490-20025-00

—

$1.31

In stock

37

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock

38

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock
