2012 Yamaha TW200 CA (TW200BC1) Frame Diagram

← All diagrams

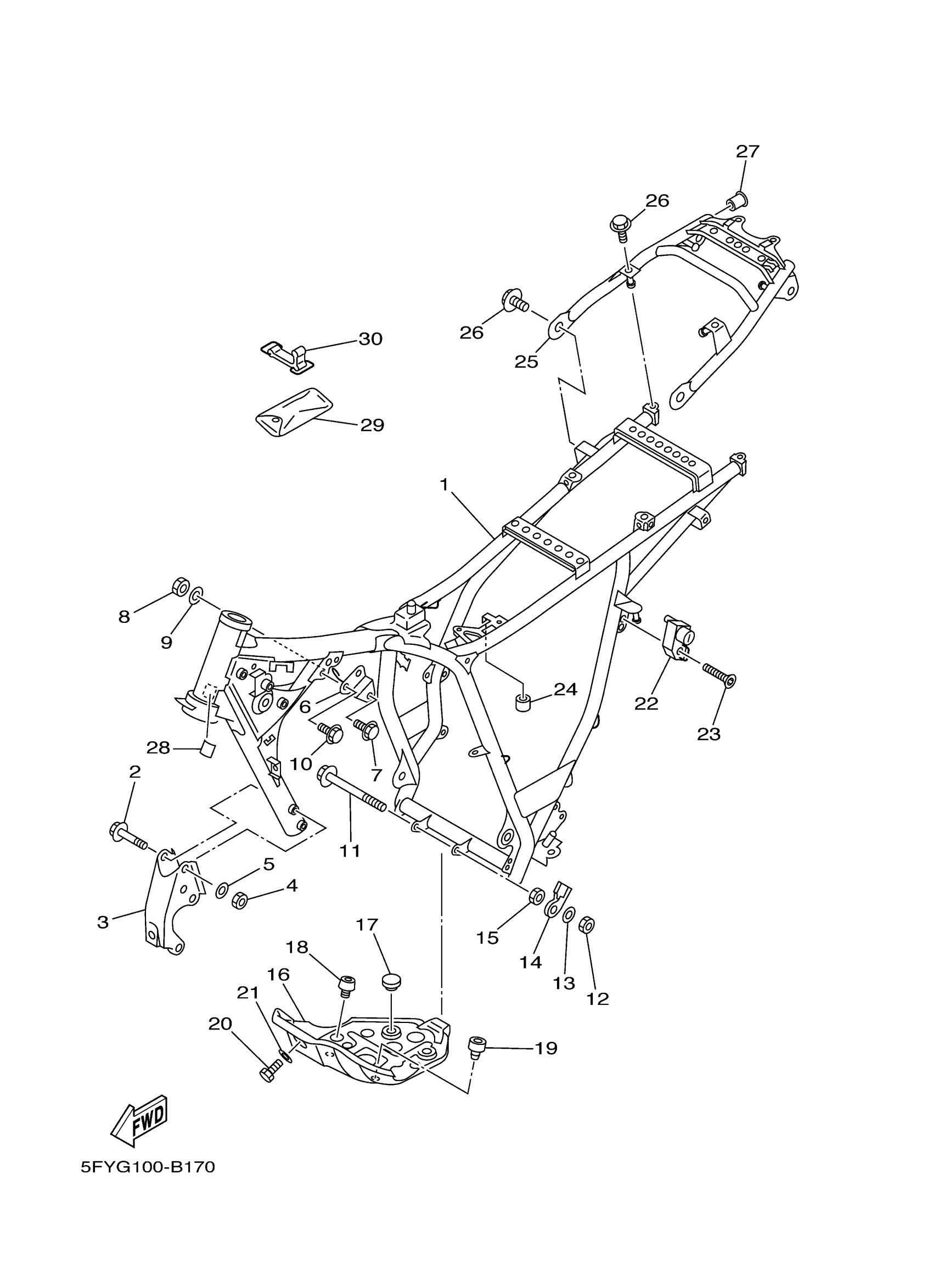

Find the part on the Frame diagram for your 2012 Yamaha TW200 CA (TW200BC1), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

2012 Yamaha TW200 CA (TW200BC1) Frame Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

FRAME COMP.

5FY-21110-61-00

1

$1,086.99

In stock

2

BOLT, WASHER BASED

90105-084A1-00

1

$9.38

In stock

3

STAY, ENGINE 2

1RL-21316-00-WL

1
Out of stock

4

NUT, SELF-LOCKING (3Y2)

90185-08089-00

1

$7.31

In stock

5

WASHER, PLATE (33N)

90201-094G1-00

1

$6.98

In stock

6

STAY, ENGINE 2

5VC-21315-00-00

—

$16.65

In stock

7

BOLT, FLANGE

95817-08050-00

1

$3.15

In stock

8

NUT, SELF-LOCKING (3Y2)

90185-08089-00

1

$7.31

In stock

9

WASHER, PLATE (33N)

90201-094G1-00

1

$6.98

In stock

10

BOLT WASHER BASED (1J7)

90105-08066-00

—

$6.82

In stock

11

BOLT, FLANGE(4EM)

95817-08120-00

1

$3.83

In stock

12

NUT, SELF-LOCKING (3Y2)

90185-08089-00

1

$7.31

In stock

13

WASHER, PLATE (33N)

90201-094G1-00

1

$6.98

In stock

14

CLAMP, CABLE

1RL-21337-00-00

1

$2.98

In stock

15

NUT

90185-08055-00

1

$8.31

In stock

16

PROTECTOR, ENGINE

1RL-21471-00-35

—

$114.45

In stock

17

STOPPER, MAIN STAND

128-27114-00-00

—

$6.62

In stock

18

DAMPER, RUBBER 1

34L-21485-00-00

—

$18.72

In stock

19

STOPPER, MAIN STAND

4N0-27114-00-00

—
Out of stock

20

BOLT, HEXAGON

97017-06016-00

—

$6.18

In stock

21

WASHER(6TA)

92907-06600-00

—

$0.78

In stock

22

HELMET HANGER ASSY

4R8-21308-01-00

—

$72.85

In stock

23

SCREW (4G1)

90149-06154-00

—

$6.91

In stock

24

GROMMET (5G0)

90480-12299-00

—
Out of stock

25

REAR FRAME COMP.

2JX-21190-00-P1

—
Out of stock

26

BOLT, FLANGE

95817-06012-00

—

$1.49

In stock

27

PLUG(EU0)

90605-50201-00

—

$3.49

In stock

28

PROTECTOR

3MA-27491-00-00

—

$8.03

In stock

29

TOOL KIT

5VC-28100-01-00

—

$43.57

In stock

30

BAND, BATTERY

3TJ-82131-00-00

—

$19.40

In stock
