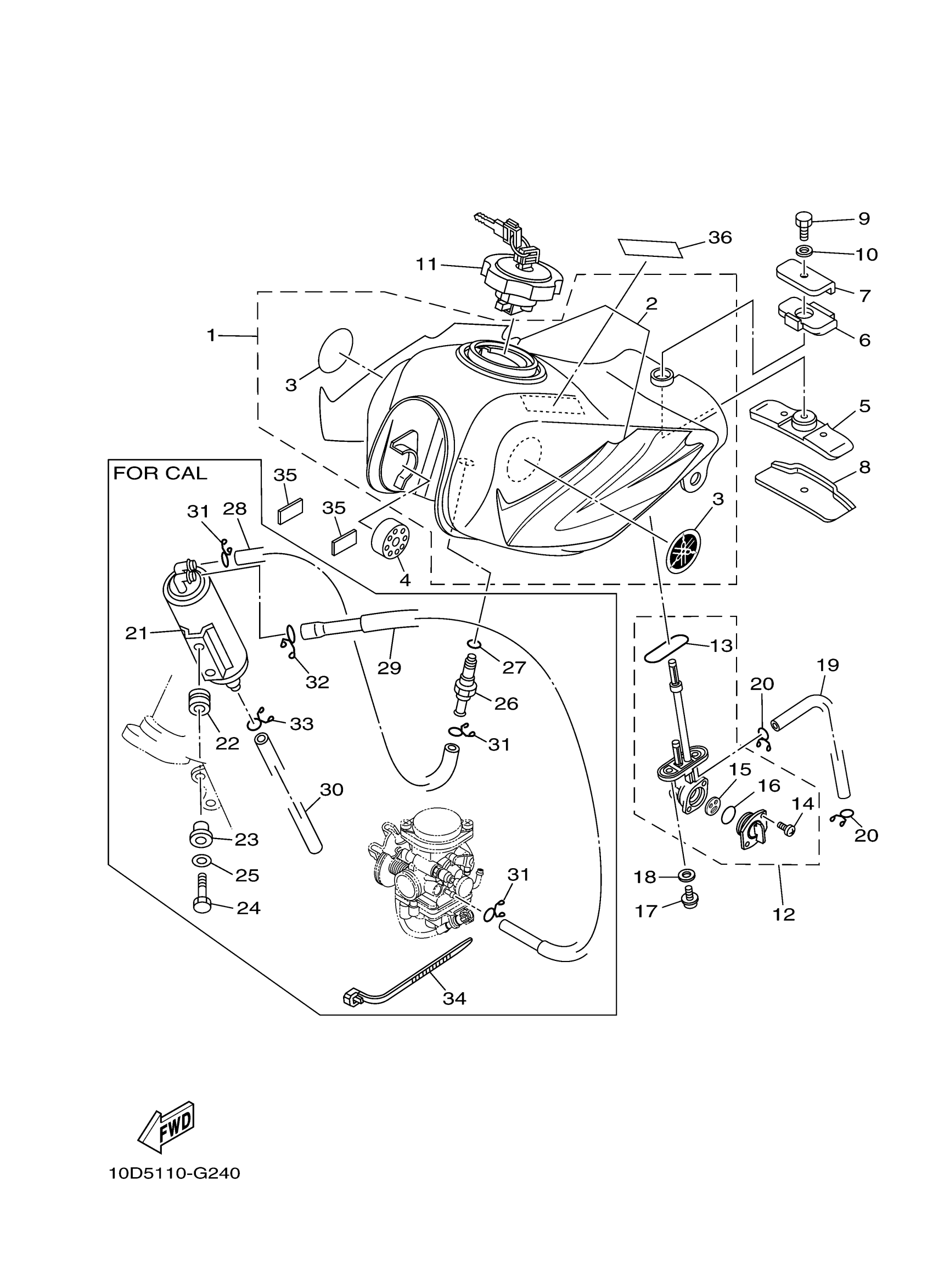

Yamaha TW200A1C (TW200 CA) 10DJ 2011 FUEL TANK Diagram

#

Description
Price

1

FUEL TANK COMP.

5RS-Y2410-10-X8

Unavailable

2

. GRAPHIC SET

10D-24240-20-00

Unavailable

3

EMBLEM

5VX-2411B-00-00

$24.99

4

DAMPER, LOCATING 1

4L0-24181-00-00

$9.99

5

DAMPER, LOCATING 2

30X-24182-01-00

$20.99

6

DAMPER, LOCATING 3

30X-24183-01-00

$7.99

7

WASHER, SPECIAL

30X-24186-01-00

$7.99

8

WASHER, SPECIAL

30X-24187-00-00

$24.99

9

BOLT, HEXAGON

97017-06012-00

$3.76

10

WASHER(6TA)

92907-06600-00

$2.72

11

CAP ASSY

11H-24602-10-00

$101.99

12

FUEL COCK ASSY 1

23F-24500-20-00

$41.99

13

O-RING

4X8-24512-00-00

$8.99

14

SCREW, PAN HEAD(3AC)

98517-03008-00

$2.97

15

VALVE PACKING

3AC-24523-00-00

$12.99

16

SEAL, COCK

3AJ-24534-01-00

Unavailable

17

SCREW 256241430000

90149-06011-00

Unavailable

18

WASHER, PLATE(3MB)

90202-05187-00

Unavailable

19

HOSE

90445-10829-00

Unavailable

20

CLIP

90467-090A2-00

Unavailable

35

DAMPER, LOCATING 1

18A-21778-00-00

Unavailable

36

LABEL, CAUTION

5GK-2118K-00-00

Unavailable
