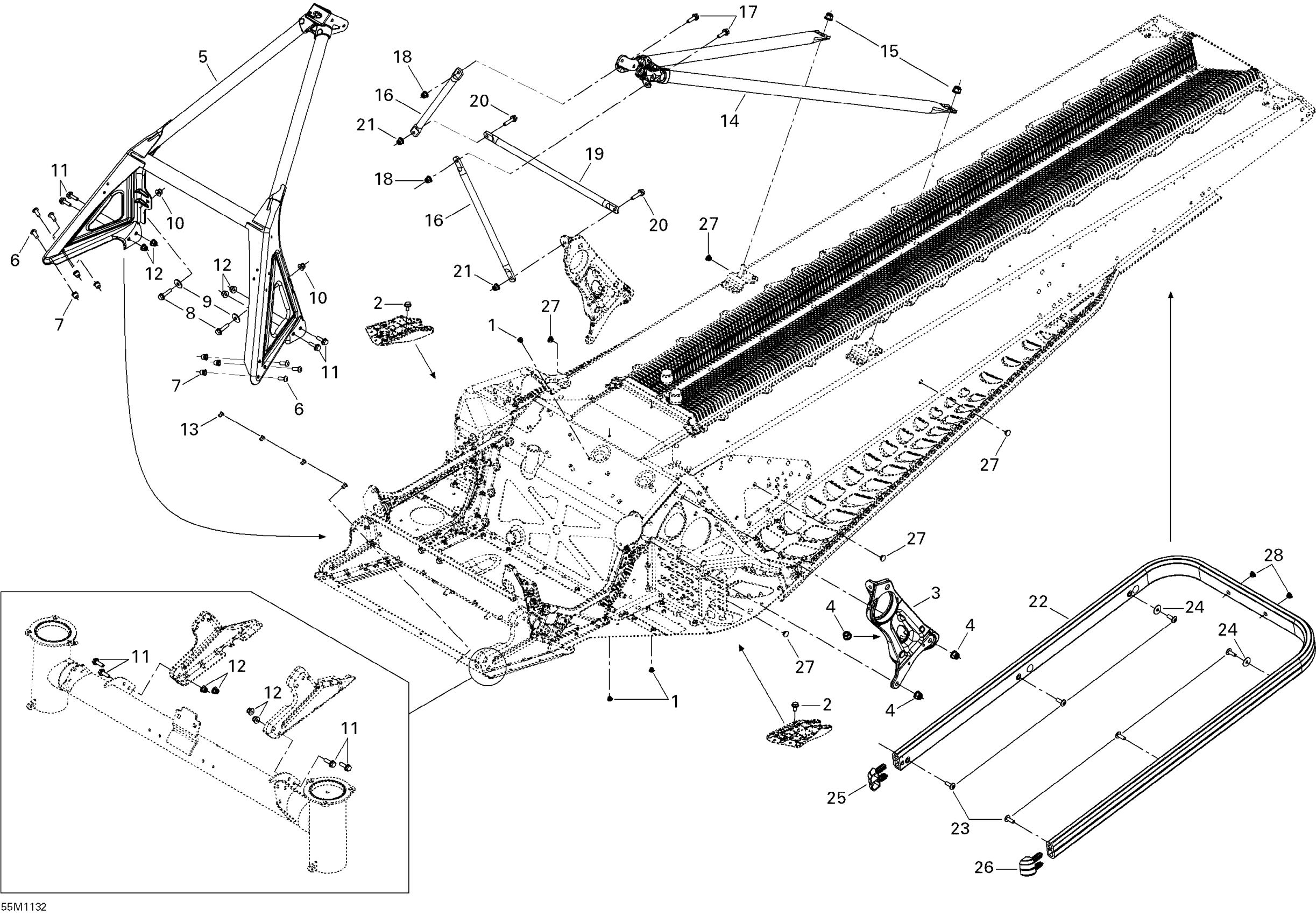

Ski-Doo Tundra Xtreme 600HO ETEC XP-LTS, 2011 09- Frame and Components Diagram

#

Description
Price

1

Pop Rivet 3/16"

390402400

$0.35

2

Hex. Flange Screw M6 X 12, Scotch Grip

207561244

$1.90

3

Driven Pulley Support This part replaces 518327133.

518327460

$109.99

4

Hex. Flange Elastic Nut M8

233281414

$1.47

5

Front Member, S Module

518326558

$254.99

6

Hex. Flange Screw M6 X 20

207662044

$2.00

7

Hex. Flange Elastic Nut M6 x 1.0

233261414

$1.47

8

Hex. Flange Screw M6 X 25

207662544

$0.64

9

Flat Washer

224061201

$1.37

10

Hex. Flange Elastic Nut M6 x 1.0

233261414

$1.47

11

Hex. Flange Screw M6 X 20

207662044

$2.00

12

Hex. Flange Elastic Nut M6 x 1.0

233261414

$1.47

13

Pop Rivet 3/16"

390402200

$0.35

14

Rear Member

518326559

$264.99

15

Hex. Flange Elastic Nut M8

233281414

$1.47

16

Upper Lateral Column Support

518325114

$22.49

17

Hex. Flange Screw M6 X 20

207662044

$2.00

18

Elastic Flange Nut M6 X 1.0

233261416

$2.11

19

Center Column Support

518325115

$22.49

20

Hex. Flange Screw M6 X 25

207662544

$0.64

21

Hex. Flange Elastic Nut M6 x 1.0

233261414

$1.47

22

Black Rear Bumper, 154"

518326611

$111.99

23

Torx Screw M6 X 1.0 X 18, Scotch Grip

250000779

$2.11

24

Flat Washer

224061201

$1.37

25

Black RH Cap

520000965

$11.49

26

Black LH Cap

520000964

$11.49

27

Black, Dart 8 mm

293730047

$2.21

28

Black, Dart 8 mm

293730047

$2.21
