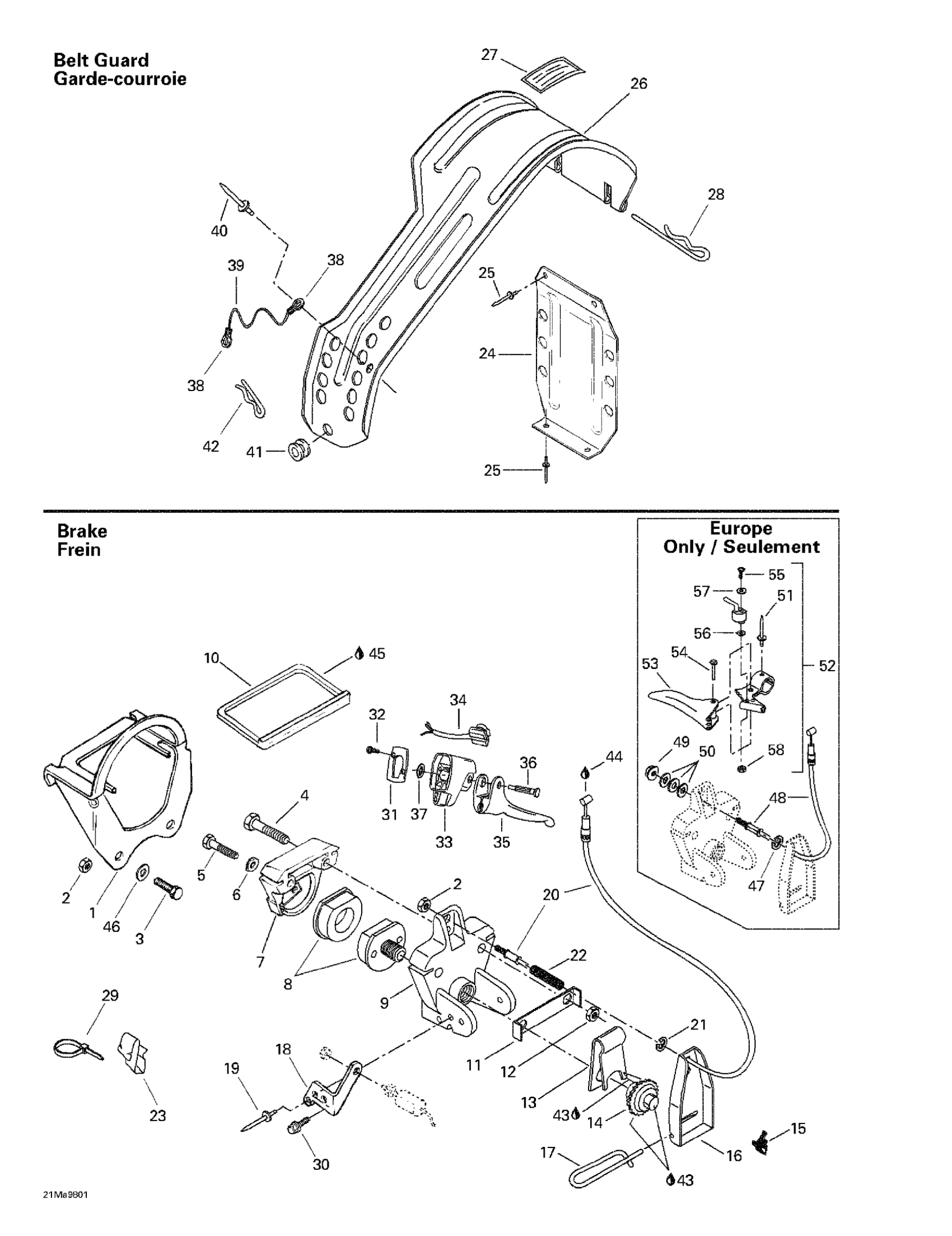

Ski-Doo Tundra II LT, 3270, 1998 06- Brake And Belt Guard Diagram

#

Description
Price

1

Welded Caliper Support

507032201

Unavailable

Brake Support | Tundra II LT 3270. Tundra II LT 3271.

507027000

Unavailable

2

Elastic Stop Nut M6

232561414

$0.55

3

Hex. Screw M6 X 20 | XT Models

207162044

$0.76

4

Hex. Screw M8 X 50

207085044

$1.48

5

Hex. Screw M5 X 14

207151444

$0.87

6

TAB LOCK - Call your local BRP dealership

507023600

Unavailable

7

ANVIL - Call your local BRP dealership

414466800

Unavailable

8

Pad_Brake Kit - Call your local BRP dealership | Includes Items 19 to 20

860701700

Unavailable

Brake Pad

860700100

$52.99

9

Caliper Machined

507026600

Unavailable

10

Slider

572013500

Unavailable

11

LOCK-TAB - Call your local BRP dealership

507020400

Unavailable

12

Hex. Elastic Stop Nut M8

232581414

$0.56

13

RELEASE SPRING - Call your local BRP dealership

507020200

Unavailable

14

Wheel Ratchet

507019600

Unavailable

15

RATCHET SPRING - Call your local BRP dealership

507009400

Unavailable

16

LEVER - Call your local BRP dealership

507021500

Unavailable

17

Hair Pin

507027500

Unavailable

18

Stop Light Switch Support

507026700

Unavailable

19

Pop Rivet 3/16"

390402300

$0.75

20

Brake Cable and Housing

414920800

Unavailable

21

Circlip

371901300

Unavailable

22

SPRING - Call your local BRP dealership

414460600

Unavailable

23

Clip

414227300

$1.67

24

Not Available As Spare Part - Friction Washer

Unavailable

25

Pop Rivet 3/16"

390402400

$0.35

26

Belt Guard (Pulley)

517246300

Unavailable

27

Warning Decal

414108700

Unavailable

28

Pin

517164600

Unavailable

29

Tie-Rap 180 mm

414115200

$0.11

30

Hex. Taptite Screw

309904500

Unavailable

31

Cap

572066200

Unavailable

32

Plastite Screw M3 x 16

732603001

Unavailable

33

Brake Handle Housing

572067600

Unavailable

34

Dimmer Switch

410213000

Unavailable

35

Brake Handle

572066600

Unavailable

36

Pin

414179200

Unavailable

37

Push Nut

389804300

$0.53

38

Terminal Ring

561502800

Unavailable

39

Wire

414407400

Unavailable

40

Pop Rivet 3/16 | Grand Touring 600. Grand Touring 800.

390403600

Unavailable

41

Grommet

414036300

$2.79

42

Hair Pin

414575600

$1.89

43

LUBRICANT LOCTITE LB 8150 236ML - Call your local BRP dealership

219704461

Unavailable

44

Dielectric Grease, 150 g This part replaces 413701700.

293550004

Unavailable

45

LITHIUM GREASE, 400 GR - Call your local BRP dealership | Skandic WT LC.

413706100

Unavailable

46

Flat Washer 6 mm

234061410

$1.36

47

Circlip

371901300

Unavailable

48

Brake Cable (Europe) | Tundra R.

414474400

Unavailable

49

Elastic Hex. Nut (europe) | Tundra R.

398311300

Unavailable

50

Flat Washer M5

234051410

$0.53

51

Tubular Rivet (Europe) | Tundra R.

390501500

Unavailable

52

Brake Handle Ass'y (Parking) (Europe) | Includes 52 - 58. Tundra R.

581059200

Unavailable

53

BRAKE HANDLE - Call your local BRP dealership

506151225

Unavailable

54

Tubular Rivet

390502000

Unavailable

55

Screw (Europe) | Tundra R.

373406400

Unavailable

56

Flat Washer M5

234051410

$0.53

57

Not Available As Spare Part - Friction Washer

Unavailable

58

Elastic Hex. Nut (europe) | Tundra R.

398311300

Unavailable
