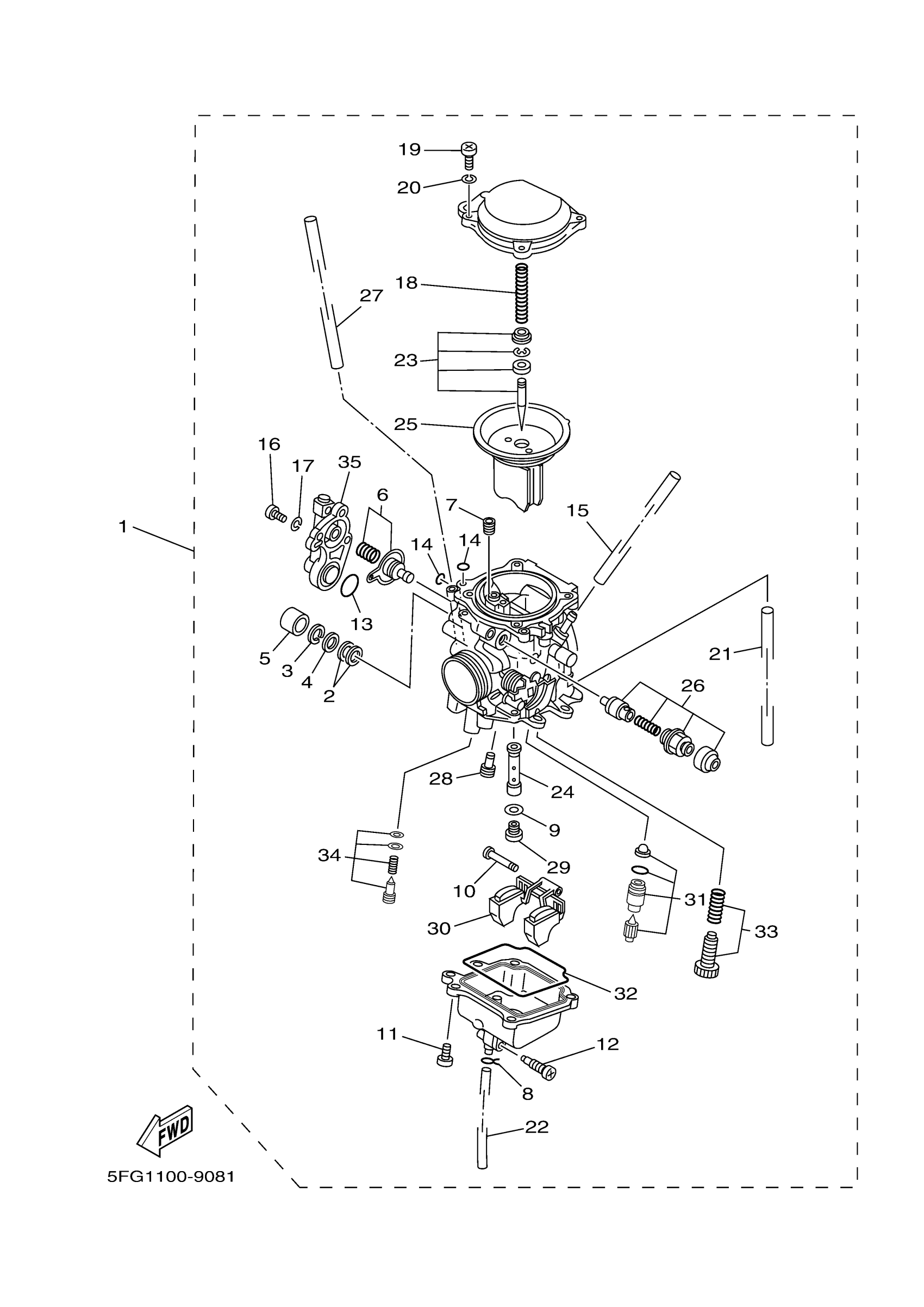

Yamaha TTR225SC (TT-R225 CA) 5FGH 2004 CARBURETOR Diagram

#

Description
Price

1

CARBURETOR ASSY 1

5FG-14901-00-00

$686.99

2

SEAL

2A2-14997-00-00

Unavailable

3

CLIP

812-14137-00-00

$7.99

4

GASKET

22F-14126-00-00

Unavailable

5

CAP

36X-14169-00-00

Unavailable

6

DIAPHRAGM SET, 5

26H-1490H-00-00

$81.99

7

PILOT JET, AIR (1.2)

2A2-14172-12-00

Unavailable

8

. CLIP, PIPE

22F-14139-00-00

Unavailable

9

WASHER,MAIN JET

137-14153-00-00

$7.99

10

PIN, FLOAT

537-14186-00-00

$7.99

11

SCREW, PAN HEAD

98511-04012-00

Unavailable

12

PLUG, DRAIN

12R-14191-00-00

$16.49

13

O-RING (541)

558-14147-00-00

$9.99

14

O-RING (371)

93210-04230-00

$8.49

15

PIPE

26H-14197-01-00

$38.99

16

SCREW, PAN HEAD (713)

98580-04008-00

Unavailable

17

YBS67-4 WASHER, SPRING

92990-04100-00

Unavailable

18

SPRING, DIAPHRAGM

2LN-14933-00-00

Unavailable

19

SCREW, PAN HEAD(JG1)

98507-04008-00

Unavailable

20

WASHER(6TA)

92907-04100-00

Unavailable

21

PIPE

3UH-14193-00-00

Unavailable

22

PIPE

55X-14196-00-00

Unavailable

23

NEEDLE SET

4BE-1490J-00-00

Unavailable

24

NOZZLE, MAIN

4BE-14141-31-00

Unavailable

25

DIAPHRAGM ASSY

2LN-14940-00-00

Unavailable

26

STARTER SET

3RW-1410A-10-00

Unavailable

27

HOSE (L1500)

90445-084J0-00

Unavailable

28

JET, PILOT (# 40)

4G0-14142-40-00

Unavailable

29

JET, MAIN (#130)

620-14231-26-A0

Unavailable

30

FLOAT

2VA-14185-00-00

Unavailable

31

NEEDLE VALVE SET

1UY-14107-20-00

Unavailable

32

O-RING

2LN-14147-00-00

Unavailable

33

THROTTLE SCREW SET

4CW-14103-00-00

Unavailable

34

PILOT SCREW SET

4BE-14105-00-00

Unavailable

35

COVER, DIAPHRAGM

2LN-14958-10-00

Unavailable
