2011 Yamaha TTR110E (TTR110EA) Shift Shaft Diagram

← All diagrams

Find the part on the Shift Shaft diagram for your 2011 Yamaha TTR110E (TTR110EA), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

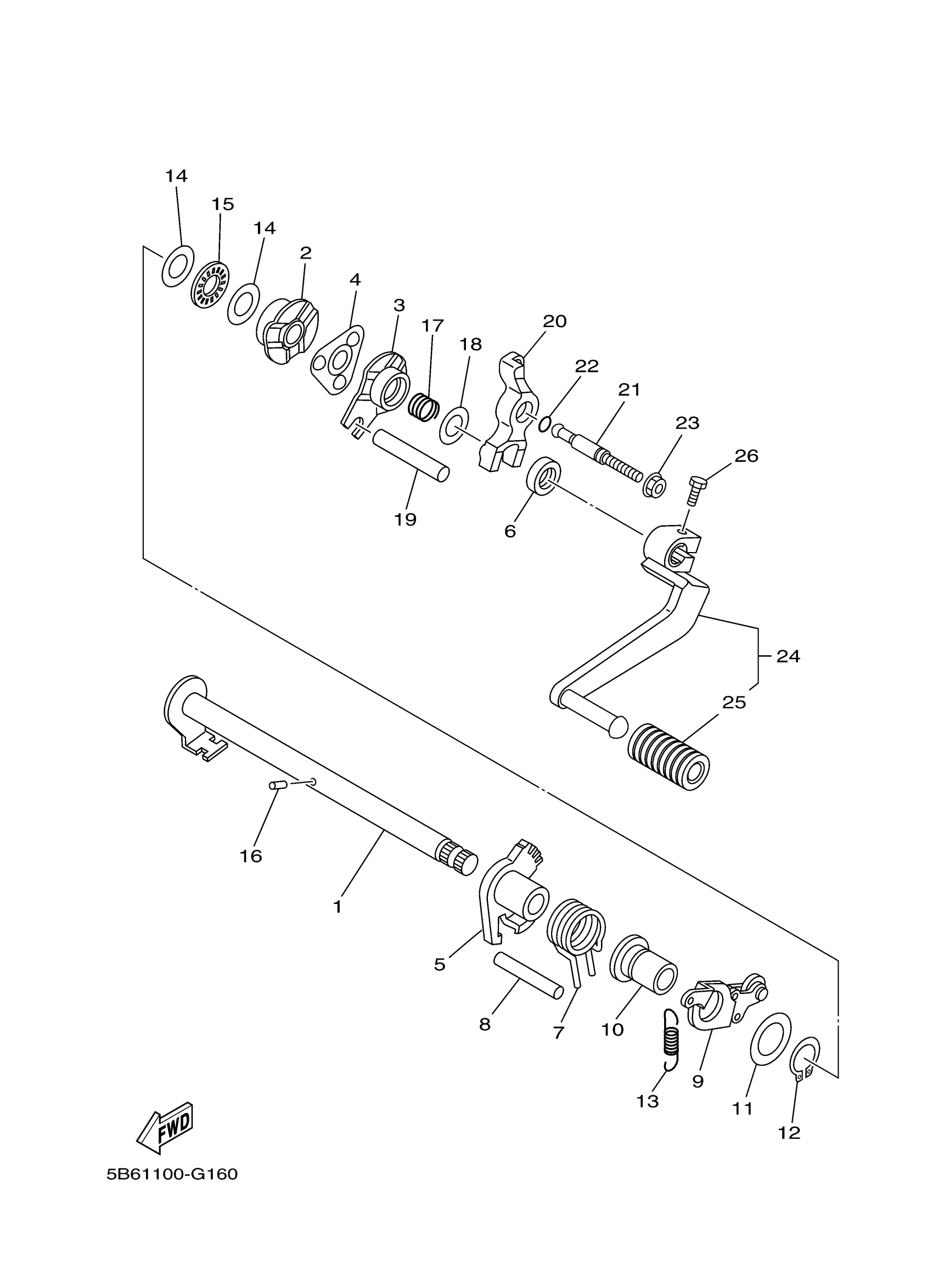

2011 Yamaha TTR110E (TTR110EA) Shift Shaft Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

SHIFT SHAFT ASSY (45C1)

5TP-E8101-01-00

1

$18.62

In stock

2

GUIDE (JUPITER Z)

5TP-E8179-00-00

—
Out of stock

3

GUIDE, SHIFT (45C1)

5TP-E8172-01-00

1

$6.98

In stock

4

HOLDER, PAWL

4GL-18181-00-00

1
Out of stock

5

LEVER, SHIFT 4 (JUPITER-Z)

5TP-E8152-10-00

1

$16.38

In stock

6

OIL SEAL (12X22X5-371)

93102-12106-00

1
Out of stock

7

SPRING, TORSION

90508-29007-00

1

$9.17

In stock

8

PIN, DOWEL (722)

93608-50149-00

1
Out of stock

9

STOPPER LEVER ASSY

5TP-E8140-00-00

1

$8.77

In stock

10

BOSS 1

5TP-E8699-00-00

—
Out of stock

11

WASHER, PLATE (30X)

90201-177G4-00

1
Out of stock

12

CIRCLIP(1EY)

99009-17400-00

1
Out of stock

13

SPRING (JUPITER-Z)

5TP-E8337-00-00

1

$0.97

In stock

14

WASHER, PLATE(2JG)

90201-126L0-00

1

$5.18

In stock

15

BEARING

93340-21210-00

1
Out of stock

16

PIN,DOWEL (603)

93604-10011-00

—

$5.10

In stock

17

SPRING, COMPRESSION(2JG)

90501-125E9-00

—

$6.68

In stock

18

WASHER, PLATE (4N0)

90201-126A7-00

—

$6.28

In stock

19

PIN, SHIFT (VEGA-R)

5LM-E8173-00-00

—

$4.43

In stock

20

ARM, SHIFT 3

5WT-E817A-00-00

—
Out of stock

21

SCREW, ADJUSTING

4YS-E8186-00-00

—

$20.58

In stock

22

O-RING (26H)

93210-06632-00

—

$6.68

In stock

23

NUT, FLANGE

95702-06500-00

—

$1.98

In stock

24

SHIFT PEDAL ASSY

5B6-18110-00-00

—

$45.13

In stock

25

COVER, CHANGE PEDAL

132-18113-01-00

—
Out of stock

26

BOLT, HEXAGON

97017-06020-00

—

$2.55

In stock
