1985 Yamaha TT600 (TT600N) Transmission Diagram

← All diagrams

Find the part on the Transmission diagram for your 1985 Yamaha TT600 (TT600N), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

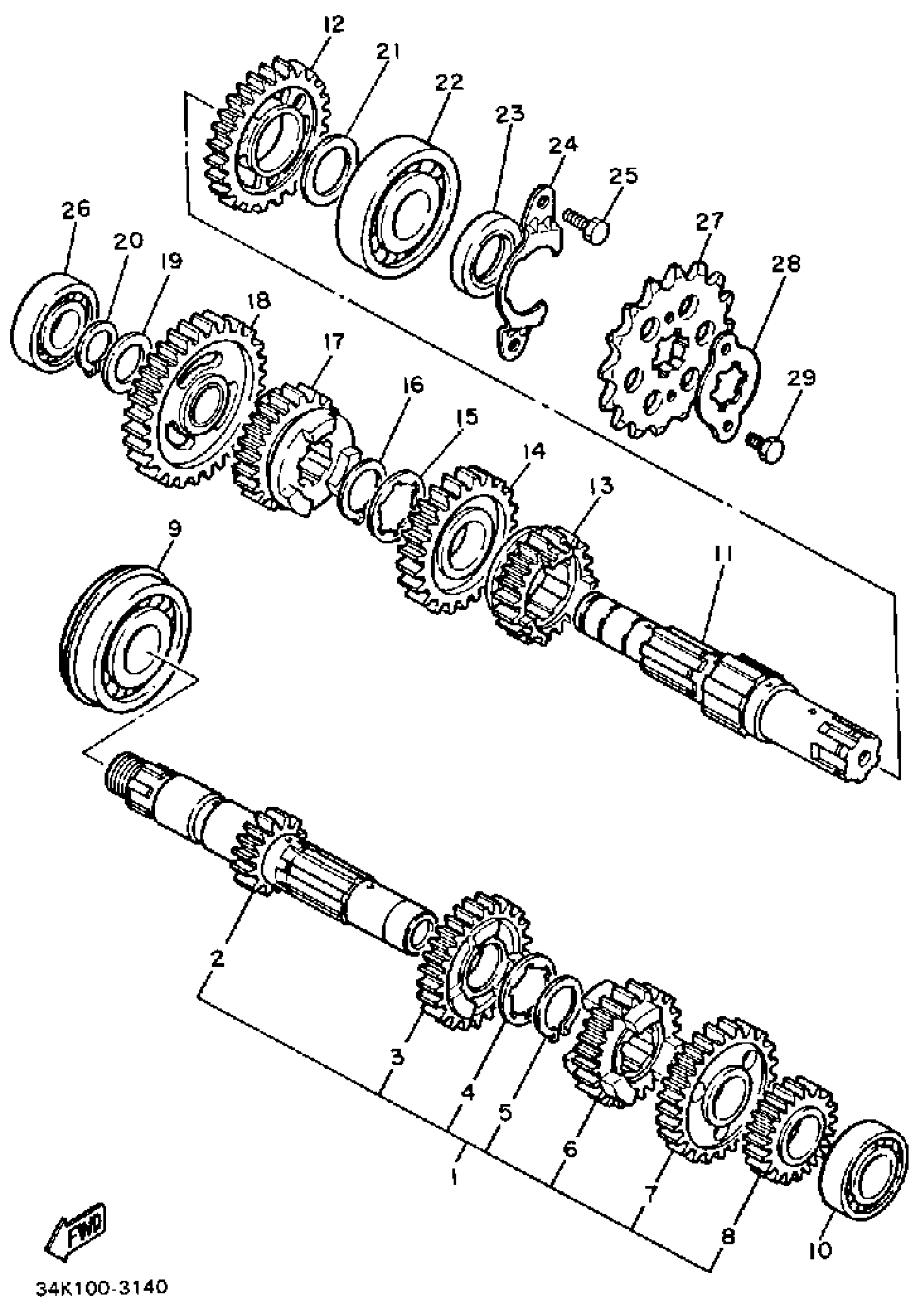

1985 Yamaha TT600 (TT600N) Transmission Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

MAIN AXLE

34K-17410-00-00

1
Out of stock

2

. AXLE, MAIN

5Y1-17411-00-00

1
Out of stock

3

GEAR, 4TH PINION

34K-17141-00-00

1

$70.40

In stock

4

WASHER (3J3)

90209-22191-00

1

$5.62

In stock

5

CIRCLIP (4L0)

93440-25084-00

1

$3.96

In stock

6

. GEAR, 3RD PINION (20T)

5Y1-17131-00-00

1
Out of stock

7

. GEAR, 5TH PINION

5Y1-17151-01-00

1
Out of stock

8

GEAR, 2ND PINION

34K-17121-01-00

1

$31.63

In stock

9

BEARING (5Y1)

93306-30540-00

1
Out of stock

10

BEARING (34L)

93306-00431-00

1
Out of stock

11

DRIVE AXLE ASSY

34K-17402-01-00

1
Out of stock

12

GEAR, 2ND WHEEL

5Y1-17221-01-00

1
Out of stock

13

GEAR, 5TH WHEEL

2JT-17251-10-00

1
Out of stock

14

GEAR, 3RD WHEEL (24T)

1VJ-17231-00-00

1
Out of stock

15

WASHER (3J3)

90209-22191-00

1

$5.62

In stock

16

CIRCLIP (4L0)

93440-25084-00

1

$3.96

In stock

17

GEAR,4TH WHEEL

55U-17241-00-00

1
Out of stock

18

GEAR, 1ST WHEEL

34K-17211-00-00

1
Out of stock

19

WASHER PLATE 328171160000

90201-20276-00

—
Out of stock

20

CIRCLIP(1AR)

99009-20400-00

—
Out of stock

21

WASHER, PLATE(59W)

90201-253K0-00

—

$6.18

In stock

22

BEARING (5Y1)

93306-30535-00

—
Out of stock

23

OIL SEAL (3Y1)

93102-25226-00

—

$12.31

In stock

24

PLATE, COVER

5Y1-17471-00-00

—

$9.40

In stock

25

BOLT, HEXAGON DEEP RECESS

97D95-06016-00

—

$1.91

In stock

26

BEARING (5Y1)

93306-00426-00

—

$35.60

In stock

27

SPROCKET, DRIVE

93834-14052-00

1
Out of stock

28

HOLDER, SPROCKET

3Y1-17456-00-00

—

$6.38

In stock

29

BOLT(3JP)

97017-06010-00

—

$2.62

In stock
