1981 Yamaha TT500 (TT500H) Handle Switch-Lever Diagram

← All diagrams

Find the part on the Handle Switch-Lever diagram for your 1981 Yamaha TT500 (TT500H), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

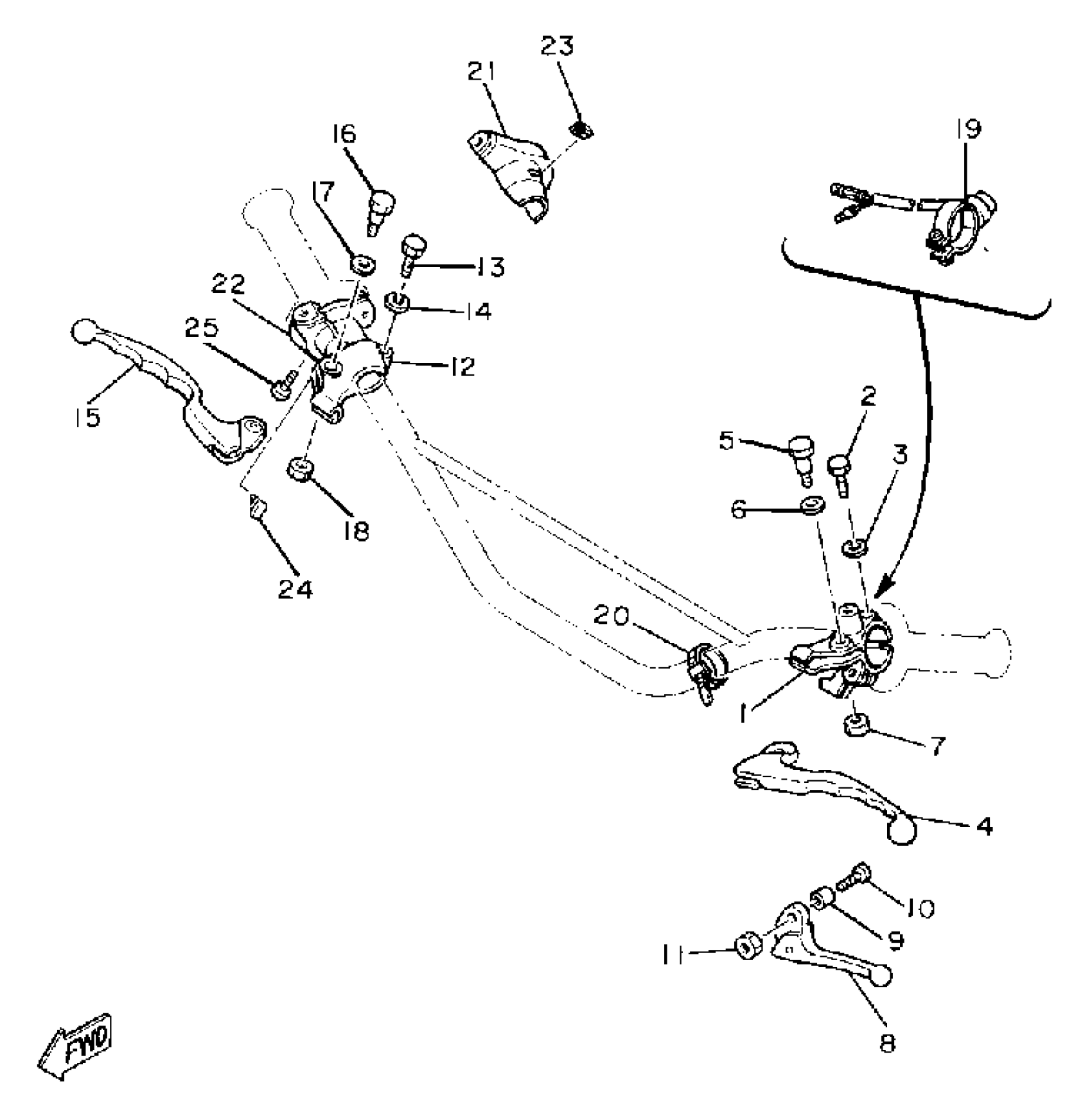

1981 Yamaha TT500 (TT500H) Handle Switch-Lever Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

HOLDER, LEVER (L.H)

583-82911-02-00

—

$67.22

In stock

2

BOLT, HEXAGON

97013-06022-00

1

$1.20

In stock

3

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

4

LEVER 1

23X-83912-02-00

1

$21.46

In stock

5

BOLT(3GB)

90109-061F3-00

1

$4.85

In stock

6

WASHER, PLATE 1562722600

90201-08083-00

1
Out of stock

7

NUT, SELF-LOCKING

95617-06100-00

1

$2.32

In stock

8

LEVER, DECOMPRESSION

583-83981-00-00

1
Out of stock

9

COLLAR, LEVER 1

5BE-83913-00-00

1
Out of stock

10

SCREW, PAN HEAD(4MY)

98507-05018-00

1

$2.48

In stock

11

NUT, U

95617-05100-00

1

$6.68

In stock

12

HOLDER, LEVER (R.H)

233-82921-31-00

1

$58.60

In stock

13

BOLT, HEXAGON

97013-06022-00

1

$1.20

In stock

14

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

15

LEVER R

23X-83922-01-00

1

$21.74

In stock

16

BOLT(3GB)

90109-061F3-00

1

$4.85

In stock

17

WASHER, PLATE 1562722600

90201-08083-00

1
Out of stock

18

NUT, SELF-LOCKING

95617-06100-00

1

$2.32

In stock

19

SWITCH, HANDLE 1

53Y-83976-00-00

—

$29.14

In stock

20

BAND, SWITCH CORD

437-83936-01-00

—

$4.63

In stock

21

CASE, SWITCH UPPER

583-83986-00-00

1
Out of stock

22

CASE, SWITCH LOWER

583-83987-00-00

1
Out of stock

23

CAP 1

583-83956-00-00

1
Out of stock

24

CAP 2

(583-83957-00-00)

1
Out of stock

25

SCREW, PAN HEAD(4MY)

98507-05018-00

1

$2.48

In stock
