1981 Yamaha TT500 (TT500H) Exhaust Diagram

← All diagrams

Find the part on the Exhaust diagram for your 1981 Yamaha TT500 (TT500H), then match its number to the list below. Each line shows the OEM part number, price per piece and stock status. Click a number on the drawing to jump straight to its line. If a part shows up more than once in the assembly, order as many as you need.

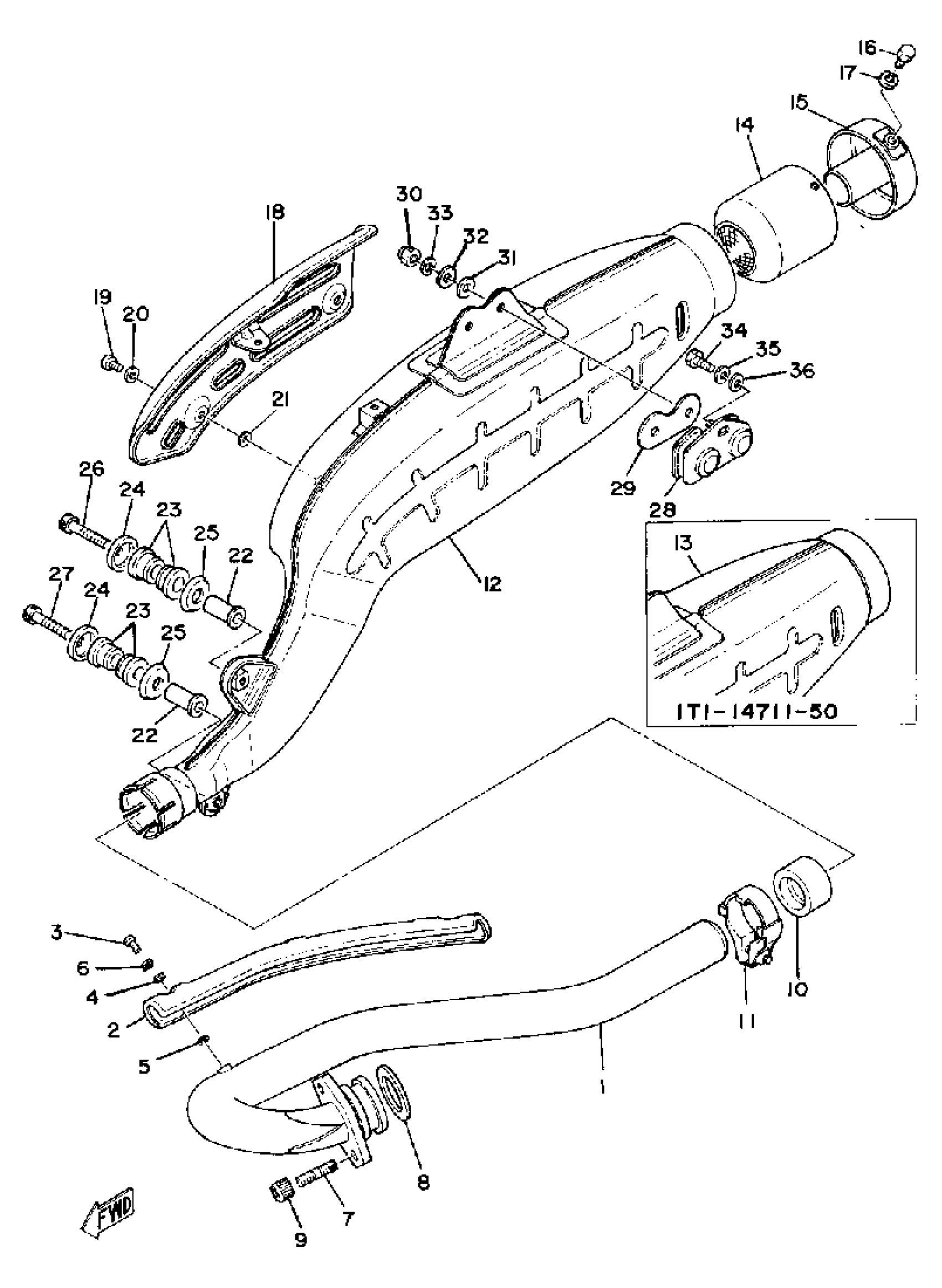

1981 Yamaha TT500 (TT500H) Exhaust Diagram

#

Description
Qty in Assembly
Price
Status
Order Qty

1

PIPE, EXHAUST L

1T1-14611-03-00

1
Out of stock

2

PROTC, EXHAUST PIPE

1T1-14628-00-00

1
Out of stock

3

SCREW, BINDING

98907-06010-00

1

$1.49

In stock

4

WASHER, PLATE(3MB)

90202-05187-00

1

$1.32

In stock

5

WASHER, PROTECTOR

3WX-14766-00-00

1

$14.25

In stock

6

WASHER, WAVE(3RW)

90206-06090-00

1

$6.17

In stock

7

BOLT, STUD 3

95617-08615-00

1

$3.83

In stock

8

GASKET, EXHAUST PIPE

3GD-14613-00-00

1

$12.38

In stock

9

NUT (371)

90179-08004-00

1
Out of stock

10

GASKET, MUFFLER

3EG-14714-00-00

1
Out of stock

11

BAND, SILENCER

1T1-14788-00-00

1
Out of stock

12

MUFFLER L

(1T1-14711-32-00)

1
Out of stock

13

MUFFLER L

(1T1-14711-50-00)

1
Out of stock

14

ARRESTER, SPARK

(1E6-14786-01-00)

1
Out of stock

15

PIPE, OUTLET

1T1-14752-01-00

1
Out of stock

16

BOLT(3JP)

97017-06010-00

—

$2.62

In stock

17

WASHER, SPRING

92995-06100-00

1

$2.99

In stock

18

PROTECTOR, MUFF 1

1T1-14718-00-00

1
Out of stock

19

SCREW, BINDING

98907-06010-00

1

$1.49

In stock

20

WASHER, PLATE(3MB)

90202-05187-00

1

$1.32

In stock

21

WASHER, PROTECTOR

3WX-14766-00-00

1

$14.25

In stock

22

COLLAR

90387-08572-00

1
Out of stock

23

DAMPER, MUFFLER

1T1-14747-01-00

—

$15.49

In stock

24

WASHER

90209-08008-00

—
Out of stock

25

WASHER, SPEC''L SHAP

90209-12163-00

1
Out of stock

26

BOLT, SOCKET

91317-08050-00

—

$6.17

In stock

27

BOLT, SOCKET

91317-08050-00

—

$6.17

In stock

28

STAY, MUFFLER

1T1-14791-02-00

1
Out of stock

29

GASKET,SILENCER

1T1-14755-02-00

1
Out of stock

30

NUT, U

95617-08100-00

—

$6.78

In stock

31

WASHER, PLATE

90202-08103-00

1
Out of stock

32

WASHER (853)

90201-08326-00

—

$6.17

In stock

33

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

34

BOLT, HEXAGON

97013-08020-00

—

$1.54

In stock

35

YBS67-8 WASHER, SPRING

92990-08100-00

—

$4.52

In stock

36

WASHER (1T1)

90201-08649-00

—
Out of stock
