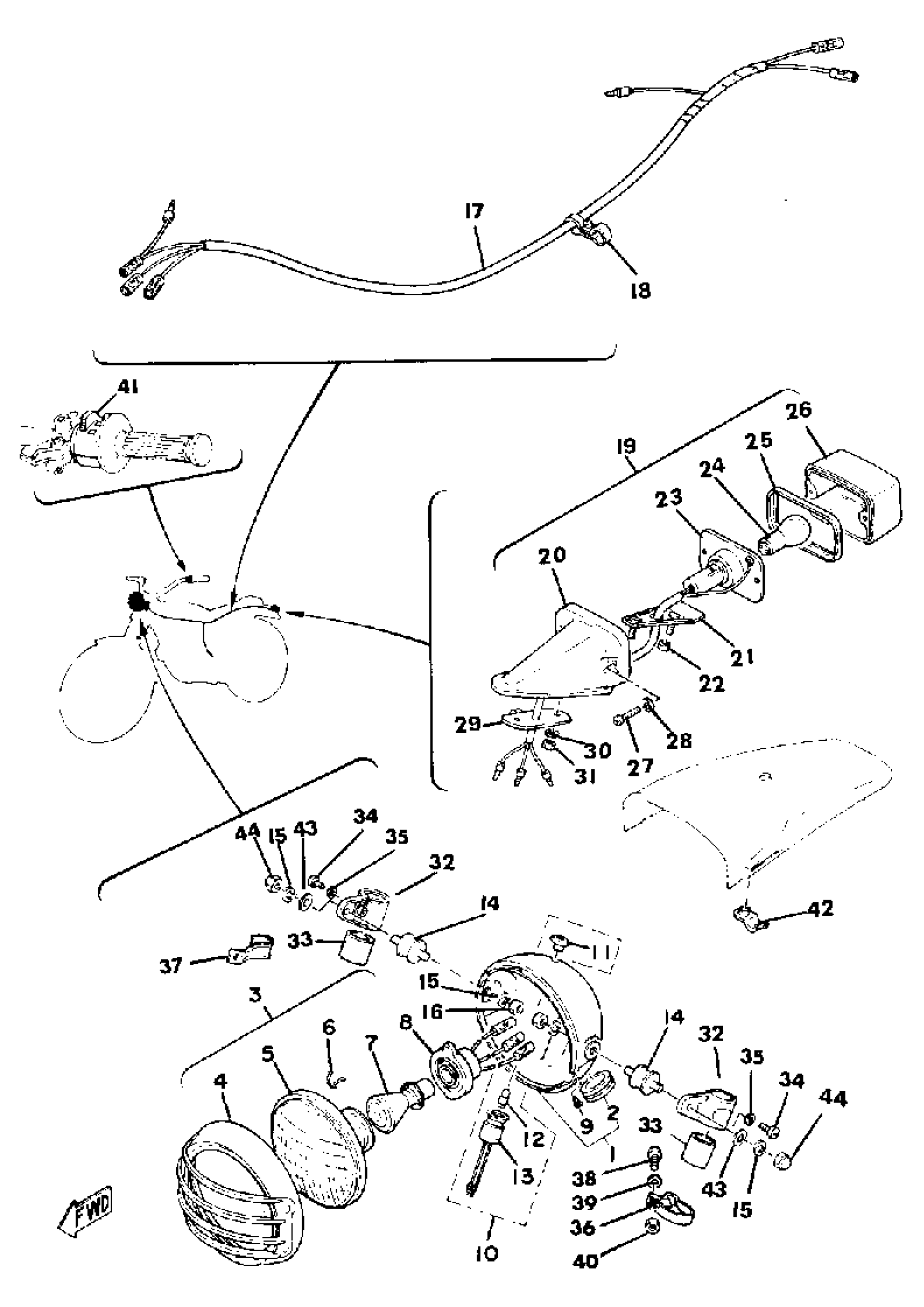

Yamaha TT500F (TT500) 1979 LIGHTING PARTS (HEAD LAMP - TAIL LAMP AND OTHER) Diagram

#

Description
Price

1

BODY ASSEMBLY, HEADLIGHT

539-84130-00-36

Unavailable

2

GROMMET (L)

150-84153-00-00

$19.99

4

. RIM, HEADLIGHT

493-84115-60-00

Unavailable

5

. LENS ASSEMBLY

434-84120-60-00

Unavailable

6

SPRING, REFLECTOR SET

195-84324-00-00

$6.99

7

BULB,HEAD LAMP(6V35/35W)

214-84114-60-00

$23.99

8

SOCKET

214-84112-61-00

Unavailable

9

SCREW, OVAL HEAD (1A0)

90152-05005-00

$4.29

10

PILOT LIGHT ASSEMBLY

214-84101-61-00

Unavailable

11

BODY, PILOT LIGHT

256-84357-61-00

Unavailable

12

BULB,METER(6V1.5W)

104-83517-10-00

$8.99

13

. SOCKET CORD ASSEMBLY 2

214-84150-61-00

Unavailable

14

BOLT, SPECIAL

(1K7-84137-60-00)

Unavailable

15

YBS67-8 WASHER, SPRING

92990-08100-00

$5.60

16

NUT(6L2)

95333-08600-00

$2.49

17

WIRE HARNESS ASSEMBLY

2Y0-82590-00-00

Unavailable

18

CLAMP KIT

(583-90274-00-00)

Unavailable

19

TAILLIGHT ASSEMBLY

434-84500-64-00

Unavailable

20

. BRACKET, TAILLIGHT

434-84519-64-00

Unavailable

21

TAILLIGHT ASSEMBLY

434-84500-64-00

Unavailable

22

COLLAR

(434-84557-60-00)

Unavailable

23

. CORD, TAILLIGHT

434-84517-61-00

Unavailable

24

BULB,TAIL LAMP(6V17/5.3W)

122-84514-30-00

Unavailable

25

RIM,TAILLIGHT

5AU-83323-01-00

Unavailable

26

LENS, TAIL LAMP

434-84521-69-00

Unavailable

26

LIGHTING KIT TT500

(ACC-01100-31-00)

Unavailable

27

. SCREW, LENS FITTING

434-84524-61-00

Unavailable

28

WASHER, PLATE 8067717800

90201-05029-00

Unavailable

29

WASHER, SPECIAL

(434-84525-01-00)

Unavailable

30

YBS67-5 WASHER, SPRING

92990-05100-00

Unavailable

31

NUT, HEXAGON (663)

95380-05600-00

Unavailable

32

STAY, HEADLIGHT 1

(1K7-84118-60-33)

Unavailable

33

GASKET

(434-23163-00-00)

Unavailable

34

SCREW, PAN HEAD(6E5)

97880-06018-00

Unavailable

35

WASHER, SPRING

92995-06100-00

Unavailable

36

HOLDER, CABLE 1

1W2-23318-00-00

Unavailable

37

CLAMP

(90462-08024-00)

Unavailable

38

SCREW, PAN HEAD(4MY)

98507-05018-00

Unavailable

39

WASHER, PLAIN (646)

92990-05600-00

Unavailable

40

NUT, HEXAGON (663)

95380-05600-00

Unavailable

41

SWITCH, HANDLE 3

(1T1-83973-00-00)

Unavailable

42

CLAMP

(90462-08036-00)

Unavailable

43

.. WASHER, PLATE

92990-08600-00

Unavailable

44

NUT, CROWN

95303-08800-00

Unavailable
